Câble en caoutchouc flexible 0,66/1,14 KV H05rr-F H05rn-F H07rn-F

État de disponibilité:

Quantité:



enquête Ajouter au panier

Description du produit

Spécification

Construction

Paramètre

Application

les applications de câbles miniers nécessitent une protection mécanique supplémentaire (avec sa couche d'armure en fil d'acier galvanisé pliable peut la fournir). Principalement utilisé comme solution de câble d'alimentation blindé dans les applications à ciel ouvert, il peut également être utilisé comme câble d'alimentation pour des machines telles que les sous-stations minières transportables dans les mines de sable.

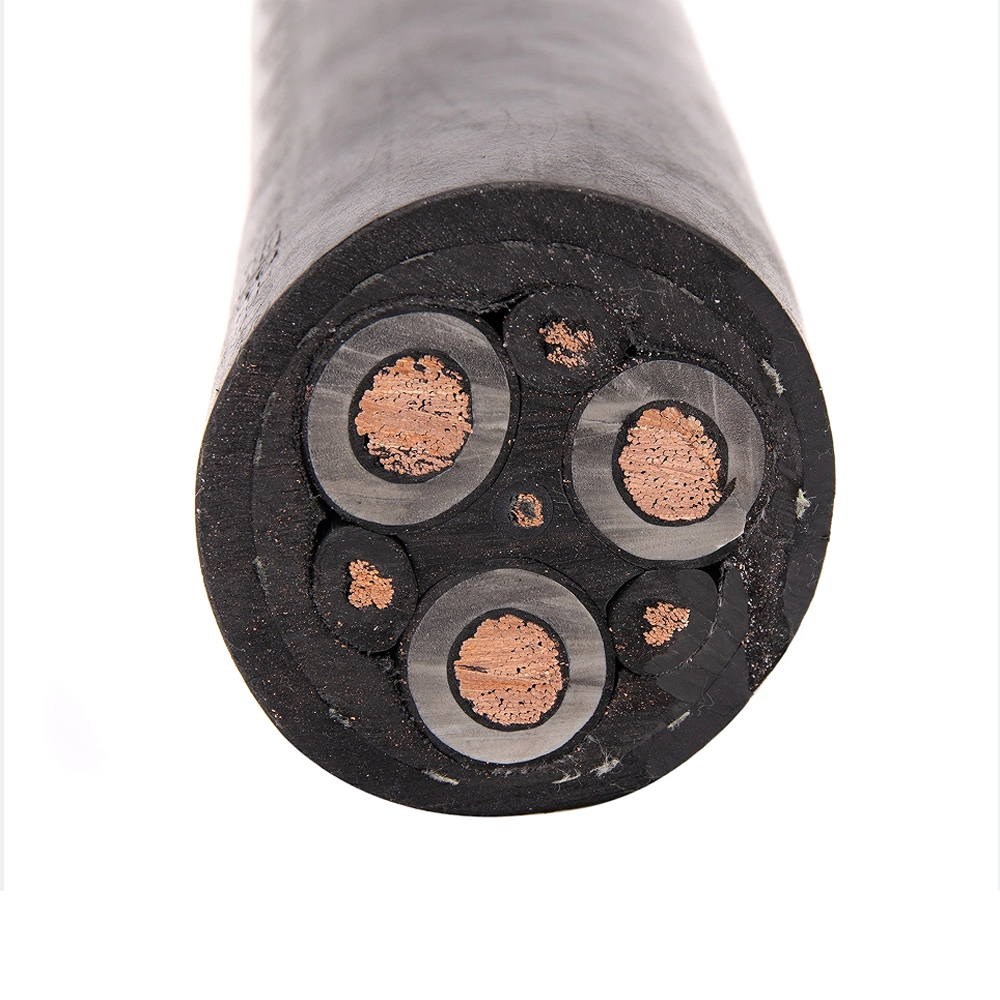

Comme pour tous les câbles miniers, un câble robuste conçu en tenant compte des rigueurs de l'environnement minier - Isolation en caoutchouc éthylène-propylène et gaine en polychloroprène robuste et résistante à l'huile. Le câble est fourni sous forme de construction à 3 conducteurs avec un noyau pilote central posé sur un séparateur en berceau. L'écran global en tresse de cuivre étamé fait office de conducteur de terre dans cette configuration.

Standard

CEI , EN ainsi que VDE et CENELEC

TENSION 1,1kV 3,3kV 6,6kV 11 kV

CONDUCTEUR Cuivre étamé flexible Classe 5

ÉCRAN CONDUCTEUR 1,1 kV : séparateur de bande - 3,3 kV et plus : composé semi-conducteur

ISOLATION EPR (Caoutchouc Éthylène Propylène)

ÉCRAN D'ISOLATION Élastomère semi-conducteur

ECRAN TCWB (Tresse de fil de cuivre étamé avec fil de polyester entrelacé).

ASSEMBLAGE DE CÂBLES 3 conducteurs de puissance blindés sur séparateur à berceau avec noyau pilote central

GAINE INTERNE PCP (Polychloroprène)

ARMURE SWA (fils d'acier galvanisés)

GAINE EXTÉRIEURE PCP (Polychloroprène) - Robuste, résistante à l'huile

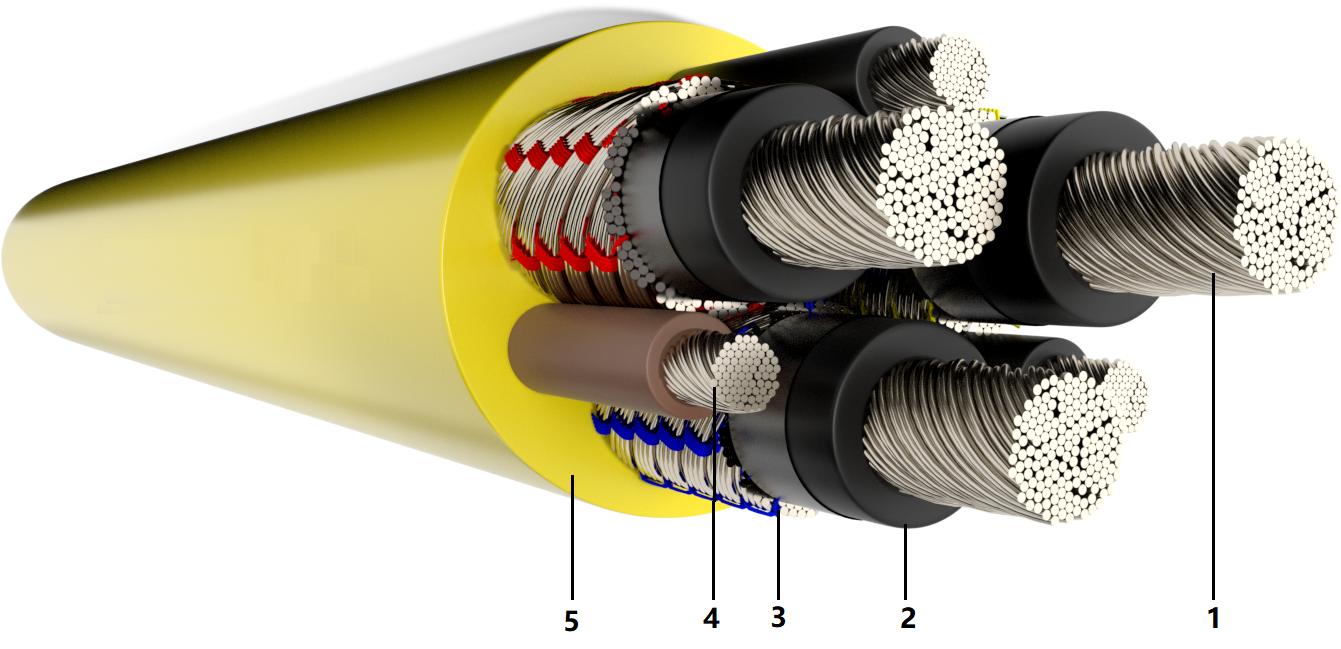

1. conducteur en cuivre étamé

2. isolation en caoutchouc

3. écran

4. conducteur pilote

5. gaine

NOmbre et section nominale des conducteurs	Tépaisseur de l'isolation	Écran principal	Conducteur pilote		Diamètre du fil d'acier galvanisé blindé	Tépaisseur de la gaine	Mrésistance maximale du conducteur à 20 ℃
NOmbre et section nominale des conducteurs	Tépaisseur de l'isolation	Écran principal	Brin	Épaisseur d'isolation	Diamètre du fil d'acier galvanisé blindé	Tépaisseur de la gaine	Mrésistance maximale du conducteur à 20 ℃
mm²	mm	N°/mm	N°/mm	mm	N°/mm	mm	Ω/km
3x6	1.5	7/0,25	18/0,3	1.0	7/0,45	3.8	3.39
3x10	1.5	7/0,25	27/0,3	1.0	7/0,45	3.8	1.95
3x16	1.6	7/0,25	42/0,3	1.0	7/0.90	4.0	1.24
3x25	1.6	7/0,25	66/0,3	1.2	7/0.90	4.3	0.795
3x35	1.6	7/0,25	900/0,3	1.2	7/0.90	4.6	0.565
3x50	1.7	7/0,25	120/0,3	1.2	7/0.90	5.0	0.393
3x70	1.8	7/0,25	39/0,67	1.2	7/0.90	5.4	0.277
3x95	2.0	7/0,25	39/0,67	1.2	7/0.90	6.0	0.210
3x120	2.1	7/0,25	42/0,67	1.4	7/0.90	6.4	0.164
3x150	2.3	7/0,25	54/0,67	1.4	7/0,90	6.9	0.132
3x185	2.5	7/0.30	63/0,67	1.4	7/0.90	7.4	0.108
3x240	2.8	7/0.30	77/0,67	1.6	7/1.25	8.2	0.817

NOmbre et section nominale des conducteurs	Tépaisseur de l'isolation	Écran principal	Conducteur pilote		Diamètre du fil d'acier galvanisé blindé	Tépaisseur de la gaine	Mrésistance maximale du conducteur à 20 ℃
			Brin	Épaisseur d'isolation
mm²	mm	N°/mm	N°/mm	mm	mm	mm	Ω/km
3x16	3.0	7/0,25	42/0,3	1.4	7/0.90	5.3	1.24
3x25	3.0	7/0,25	66/0,3	1.4	7/0.90	5.6	0.795
3x35	3.0	7/0,25	900/0,3	1.4	7/0.90	5.9	0.565
3x50	3.0	7/0,25	120/0,3	1.4	7/0.90	6.3	0.393
3x70	3.0	7/0.30	39/0,67	1.4	7/0.90	6.6	0.277
3x95	3.0	7/0.30	39/0,67	1.6	7/0.90	7.1	0.210
3x120	3.0	7/0.40	42/0,67	1.6	7/1.25	7.4	0.164
3x150	3.0	7/0.40	54/0,67	1.8	7/1.25	7.8	0.132
3x185	3.0	7/0.40	63/0,67	1.8	7/1.25	8.2	0.108
3x240	3.0	7/0,50	77/0,67	1.8	7/1.25	8.8	0.817

NOmbre et section nominale des conducteurs	Tépaisseur de l'isolation	Écran principal	Conducteur pilote		Diamètre du fil d'acier galvanisé blindé	Tépaisseur de la gaine	Mrésistance maximale du conducteur à 20 ℃
			Brin	Épaisseur d'isolation
mm²	mm	N°/mm	N°/mm	mm	mm	mm	Ω/km
3x16	5.0	7/0,25	42/0,3	1.4	7/0.90	6.4	1.24
3x25	5.0	7/0,25	66/0,3	1.6	7/0.90	6.7	0.795
3x35	5.0	7/0,25	900/0,3	1.6	7/0.90	7.0	0.565
3x50	5.0	7/0,25	120/0,3	1.6	7/0.90	7.3	0.393
3x70	5.0	7/0.30	39/0,67	1.8	7/1.25	7.7	0.277
3x95	5.0	7/0.30	39/0,67	1.8	7/1.25	8.1	0.210
3x120	5.0	7/0.40	42/0,67	1.8	7/1.25	8.5	0.164
3x150	5.0	7/0.40	54/0,67	1.8	7/1.25	8.9	0.132
3x185	5.0	7/0.40	63/0,67	1.8	7/1.25	9.3	0.108
3x240	5.0	7/0,50	77/0,67	1.8	7/1.25	9.9	0.817

NOmbre et section nominale des conducteurs	Tépaisseur de l'isolation	Écran principal	Conducteur pilote		Diamètre du fil d'acier galvanisé blindé	Tépaisseur de la gaine	Mrésistance maximale du conducteur à 20 ℃
NOmbre et section nominale des conducteurs	Tépaisseur de l'isolation	Écran principal	Brin	Épaisseur d'isolation	Diamètre du fil d'acier galvanisé blindé	Tépaisseur de la gaine	Mrésistance maximale du conducteur à 20 ℃
mm²	mm	N°/mm	N°/mm	mm	mm	mm	Ω/km
3x25	7.6	7/0,25	66/0,3	2.0	7/1.25	8.1	0.795
3x35	7.6	7/0.30	900/0,3	2.0	7/1.25	8.4	0.565
3x50	7.6	7/0.30	120/0,3	2.0	7/1.25	8.7	0.393
3x70	7.6	7/0.30	39/0,67	2.0	7/1.25	9.1	0.277
3x95	7.6	7/0.40	39/0,67	2.0	7/1.25	9.6	0.210
3x120	7.6	7/0.40	42/0,67	2.2	7/1.25	9.9	0.164
3x150	7.6	7/0.40	54/0,67	2.2	7/1.25	10.3	0.132
3x185	7.6	7/0.40	63/0,67	2.2	7/1.25	10.7	0.108
