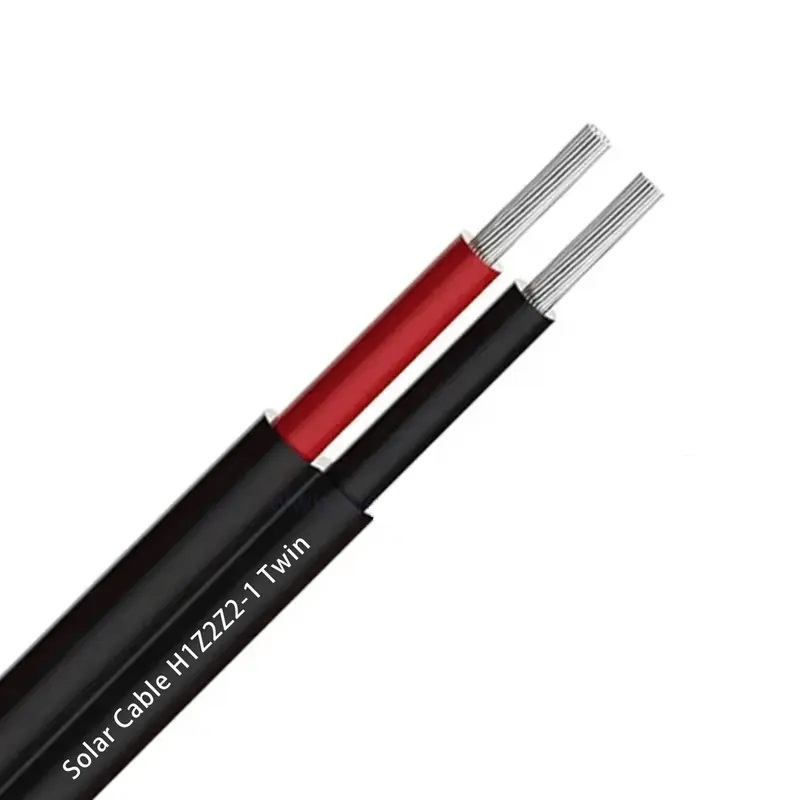

Câble solaire à double noyau résistant TUV

État de disponibilité:

Quantité:



enquête Ajouter au panier

Description du produit

Spécification

Construction

Paramètre

Application

Ces câbles sont développés selon les exigences PV1-F et H1Z2Z2-K et conçus pour répondre aux rigueurs de l'environnement d'application extérieur et offrir une durabilité et une flexibilité à long terme, combinées à une facilité d'installation.

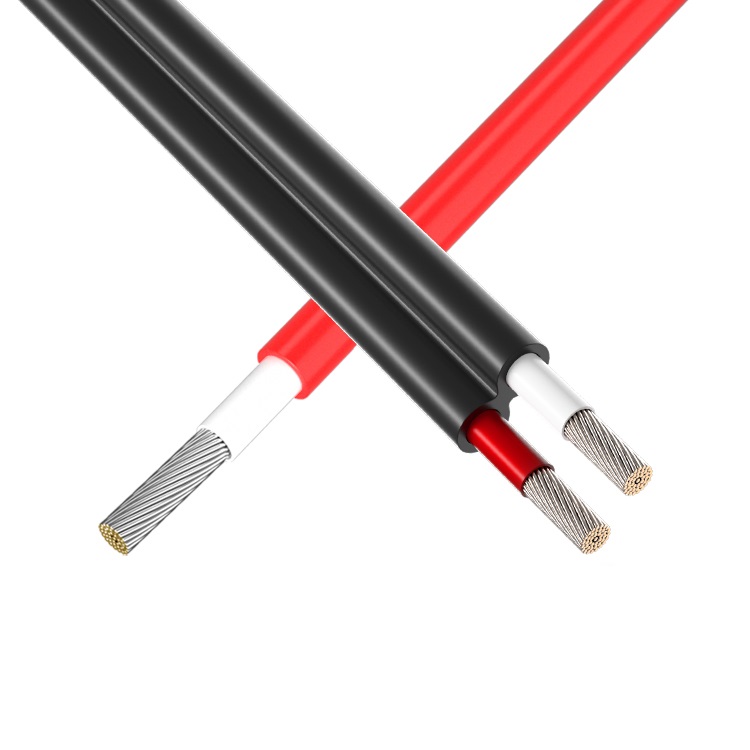

Les câbles solaires à double conducteur offrent une solution d'interconnexion durable et haute performance entre les panneaux photovoltaïques (PV) et entre les panneaux et l'onduleur. Construit à partir de conducteurs en cuivre étamé à brins fins isolés avec un composé copolymère réticulé sans halogène résistant à la température et protégé par une gaine extérieure en copolymère réticulé sans halogène ignifuge, résistant à l'abrasion et aux UV.

Standard

EN50618, UL4703

Tension nominale : PV1-F : C.C 1,0KV C.A. 0,6/1,0KV

H1Z2Z2-K : C.C 1,5KV C.A. 1,0/1,0KV

Température ambiante : -40 ℃ ~ + 90 ℃

Température maximale au conducteur : +120 ℃

Durée de vie : ＞25 ans (-40℃~+90℃)

Tension de tenue (V/5 min) : AC6500

Rayon de courbure minimum (mm) : 4*D

Partie 2

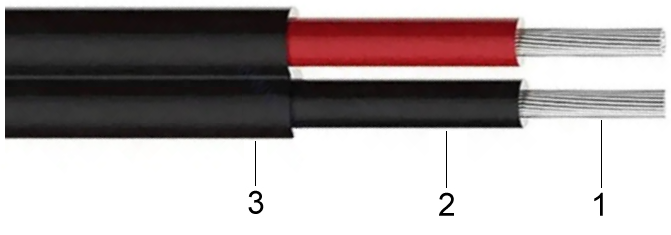

1. Conducteur en cuivre étamé de classe 5

2. isolation

3. gaine

Numéro et nominatif section des conducteurs	Épaisseur de l'isolant	Epaisseur de la gaine	Résistance maximale du conducteur à 20℃	Capacité de charge actuelle
mm²	mm	mm	Ω/km	A
2x1,5	0.7	0.8	13.7	30
2x2,5	0.7	0.8	8.21	41
2x4	0.7	0.8	5.09	55
2x6	0.7	0.8	3.39	70
2x10	0.7	0.8	1.95	98
2x16	0.7	0.9	1.24	132
2x25	0.9	1.0	0.795	176
2x35	0.9	1.1	0.565	218
2x50	1.0	1.2	0.393	276
2x70	1.1	1.2	0.277	347
2x95	1.1	1.3	0.210	416
2x120	1.2	1.3	0.164	488
2x150	1.4	1.4	0.132	566
2x185	1.6	1.6	0.108	644
2x240	1.7	1.7	0.817	775
