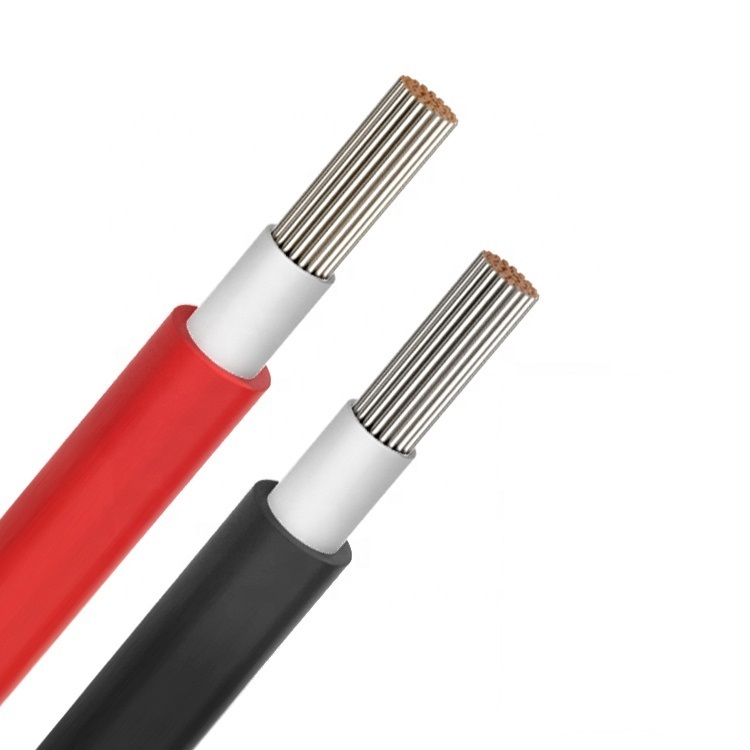

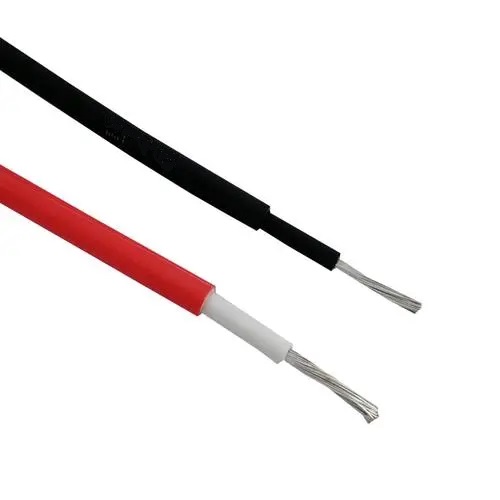

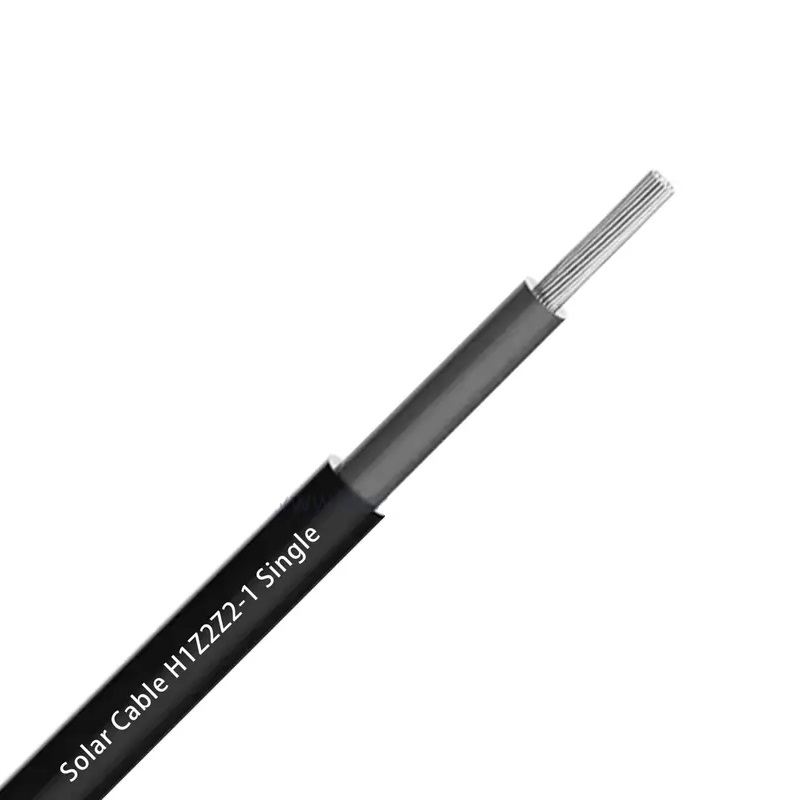

Câble solaire unipolaire TUV H1z2z2-K PV1-F

État de disponibilité:

Quantité:



enquête Ajouter au panier

Description du produit

Spécification

Construction

Paramètre

Application

Les câbles solaires photovoltaïques sont destinés à interconnecter les alimentations électriques au sein des systèmes photovoltaïques à énergie renouvelable tels que les panneaux solaires dans les fermes d'énergie solaire. Les câbles PV sont fabriqués conformément à la norme BS EN 50618 ou UL4703 et conviennent aux installations fixes, internes et externes avec conduits ou systèmes ou aux applications enterrées directement.

Standard

EN50618, UL4703

Tension nominale : PV1-F : C.C 1,0KV C.A. 0,6/1,0KV

H1Z2Z2-K : C.C 1,5KV C.A. 1,0/1,0KV

Température ambiante : -40 ℃ ~ + 90 ℃

Température maximale au conducteur : +120 ℃

Durée de vie : ＞25 ans (-40℃~+90℃)

Tension de tenue (V/5 min) : AC6500

Rayon de courbure minimum (mm) : 5*D

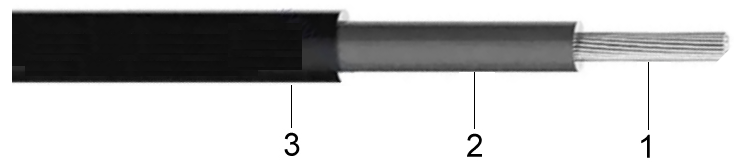

1. Conducteur en cuivre étamé de classe 5

2. isolation

3. gaine

Numéro et nominatif section des conducteurs	Épaisseur de l'isolant	Epaisseur de la gaine	Résistance maximale du conducteur à 20℃	Capacité de charge actuelle
mm²	mm	mm	Ω/km	A
1x1,5	0.7	0.8	13.7	30
1x2,5	0.7	0.8	8.21	41
1x4	0.7	0.8	5.09	55
1x6	0.7	0.8	3.39	70
1x10	0.7	0.8	1.95	98
1x16	0.7	0.9	1.24	132
1x25	0.9	1.0	0.795	176
1x35	0.9	1.1	0.565	218
1x50	1.0	1.2	0.393	276
1x70	1.1	1.2	0.277	347
1x95	1.1	1.3	0.210	416
1x120	1.2	1.3	0.164	488
1x150	1.4	1.4	0.132	566
1x185	1.6	1.6	0.108	644
1x240	1.7	1.7	0.817	775
