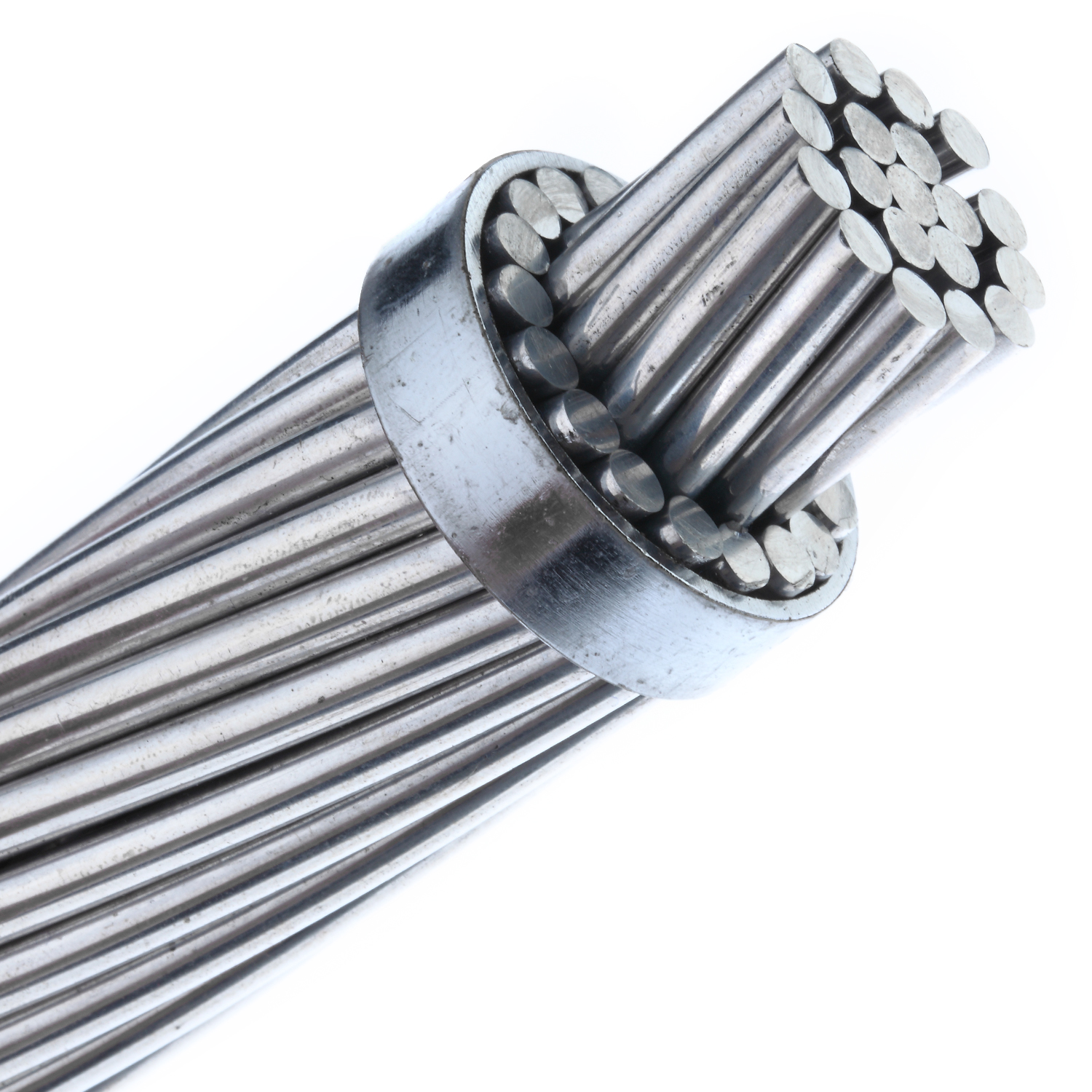

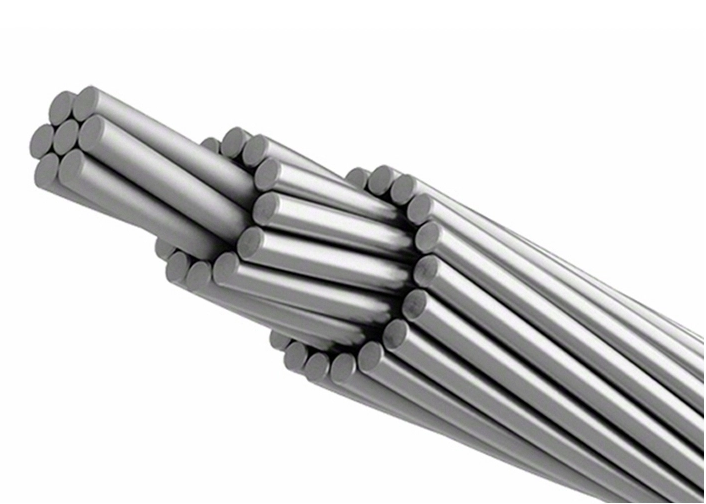

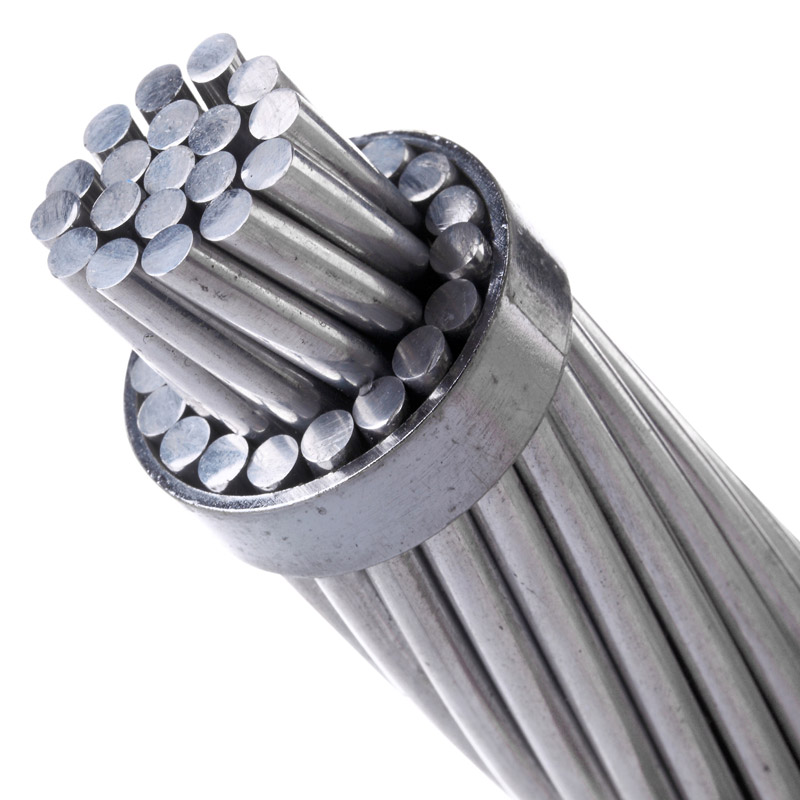

Conducteur tout aluminium (AAC)

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

PROPRIÉTÉS DU PRODUIT

PARAMÈTRE

Application :

Le conducteur AAC est également connu sous le nom de conducteur toronné en aluminium. Il est fabriqué à partir d'aluminium raffiné par électrolyse, avec une pureté minimale de 99,7 %. L'AAC est utilisé principalement dans les zones urbaines où les espacements sont courts et les supports rapprochés. Tous les conducteurs en aluminium sont constitués d'un ou plusieurs brins de fil d'aluminium en fonction de l'utilisation finale. L'AAC est également largement utilisée dans les régions côtières car elle présente un degré élevé de résistance à la corrosion.

Normes :

ASTM B231, CEI 61089, DIN 48201, BS 215, CSA C49, JIS C3109-1978

Tous les fils toronnés en aluminium servent principalement à transmettre l’énergie électrique. La section transversale du fil varie en fonction de la tension.

Nom de code	Section nominale	N°/diamètre. de fils toronnés	Section al zone	Diamètre hors tout	Nous linéaireise battre	Charge de rupture calculée	Résistance Max.DC du conducteur à 20 ℃
Nom de code	Mm2	N°/mm	Mm2	mm	Kg/km	Dan	Ohm/km
Moucheron	22	7/2.06	23.33	6.18	63.88	3.99	1.2270
Moucheron	25	7/2.21	26.85	6.63	73.53	4.59	1.0660
moustique	35	7/2.59	36.88	7.77	101	6.02	0.7762
Fourmi	50	7/3.10	52.83	9.30	144.70	8.28	0.5419
Voler	60	7/3.40	63.55	10.20	174.00	9.90	0.4505
Oreillewing	70	7/3.78	78.54	11.34	215.10	11.97	0.3645
Guêpe	100	7/4.39	106.00	13.17	290.20	16.00	0.2702
Frelon	150	19/3.25	157.60	16.25	433.60	25.70	0.1825
Chateuh	200	19/3.78	213.20	18.90	586.60	32.40	0.1349
Cafard	250	19/4.22	265.70	21.10	731.20	40.40	0.1083
Papillon	300	19/4.65	322.70	23.25	887.70	48.75	0.08916
Drone	350	37/3.58	327.60	25.06	1021.00	57.29	0.07739
mille-pattes	400	37/3.78	415.20	26.46	1145.00	63.10	0.06944
Punaise de mai	450	37/4.09	486.20	28.63	1341.00	73.82	0.05930
Scorpion	500	37/4.27	529.80	27.89	1461.00	80.14	0.05442
Cigale	600	37/4.65	628.30	32.55	1732.00	94.91	0.04590

Apprendre encore plus

Nom de code	Section efficace nominale Al		Toronnage et diamètre du fil	Diamètre hors tout	Masse linéaire	Charge de rupture nominale	Résistance CC maximale À 20℃
Nom de code	AWG OU MCM	MM2	mm	mm	Kg/km	Dan	Ohm/km
Cloche de pêche	6	13.29	7/1.554	4.67	37	249	2.1692
Rose	4	21.16	7/1.961	5.89	58	396	1.3624
Iris	2	33.61	7/2.474	7.42	93	597	0.8577
Pensée	1	42.39	7/2.776	8.33	117	732	0.6801
Pavot	1/0	53.48	7/3.119	9.36	147	873	0.5390
Aster	2/0	67.42	7/3.503	10.51	186	1100	0.4276
Phlox	3/0	85.03	7/3.932	11.80	234	1347	0.3390
Oxlip	4/0	107.23	7/4.417	13.26	293	1698	0.2688
Valériane	250	126.71	19/2.913	14.57	349	2062	0.2275
Éternuement	250	126.71	7/4,8	14.4	349	2007	0.2275
Laurier	266.8	135.16	19/3.01	15.05	373	2200	0.2133
Marguerite	266.8	135.16	7/4.96	14.9	373	2141	0.2133
Pivoine	300	152.00	19/3.193	15.97	419	2403	0.1896
Tulipe	336.4	170.45	19/3.381	16.91	470	2695	0.1691
Jonquille	350	177.35	19/3.447	17.24	489	2804	0.1625
Syringa	477	241.68	37/2.882	20.19	666	3849	0.1193
Cosmose	477	241.68	19/4.023	20.12	666	3708	0.1193
Orchid	636	322.25	37/3.33	23.31	888	4985	0.0894
Heuchère	650	329.35	37/3.366	23.56	908	5095	0.0875
Arbousier	795	402.84	61/2.90	26.11	1111	6232	0.07150
Lilac	795	402.84	61/2.90	26.11	1111	6345	0.07150
CAmélia	1000	506.71	61/3.251	29.36	1397	7753	0.05690
Hmaladroit	1000	506.71	37/4.176	29.23	1397	7608	0.05690
Coréopsis	1590	805.68	61/4.099	36.51	2221	11964	0.03568
Bonnet bleu	3500	1773.50	127/4.21	54.80	4985	26200	0.01653

Coupe transversale	Nombre de fils toronnés	Diamètre du fil	Diamètre du conducteur	Masse linéaire nousise battre	Charge de rupture calculée	Résistance Max.DC du conducteur à 20 ℃
mm2		mm	mm	Kg/km	kN	Ohm/km
10	7	1.35	4.05	27.40	1.95	2.8633
16	7	1.71	5.12	43.80	3.04	1.7896
25	7	2.13	6.40	68.40	4.50	1.1453
40	7	2.7	8.09	109.4	6.80	0.7158
63	7	3.39	10.20	172.3	10.39	0.4545
100	19	2.59	12.90	274.8	17.00	0.2877
125	19	2.89	14.50	343.6	21.25	0.2302
160	19	3.27	16.40	439.8	26.40	0.1798
200	19	3.66	18.30	549.7	32.00	0.1439
250	19	4.09	20.50	687.1	40.00	0.1151
315	37	3.29	23.00	867.9	51.97	0.0916
400	37	3.71	26.00	1102.0	64.00	0.0721
450	37	3.94	27.50	1239.8	72.00	0.0641
500	37	4.15	29.00	1377.6	80.00	0.0577
560	37	4.39	30.70	1542.9	89.60	0.0515
630	61	3.63	32.60	1738.3	100.08	0.0458
710	61	3.85	34.60	1959.10	113.60	0.0407
800	61	4.09	36.80	2207.4	128.00	0.0361
900	61	4.33	39.00	2483.3	144.00	0.0321
1000	61	4.57	41.10	2759.20	160.00	0.0289
1120	61	3.96	43.50	3093.5	179.20	0.0258
1250	91	4.18	46.00	3452.60	200.00	0.0231
1400	91	4.43	48.70	3866.9	224.00	0.0207
1500	91	4.58	50.40	4143.10	240.00	0.0193
