Le fil électrique flexible en PVC à noyau unique convient à une utilisation dans les installations électriques, le câblage fixe ou les connexions flexibles pour les appareils électriques tels que l'éclairage, les équipements électroniques, les appareils électroménagers, les instruments et les équipements de communication avec une tension nominale allant jusqu'à 450/750 V.
Standard:
CEI 60227, BS 6004, DIN VDE 295, etc.
Tension : jusqu'à 450/750 V
Conducteur : Fil de cuivre de classe 5 ou classe 6
Isolation : PVC
La température de fonctionnement à long terme du conducteur de câble est de 70 ℃
La propriété ignifuge, la résistance au feu et la protection de l'environnement peuvent être choisies.

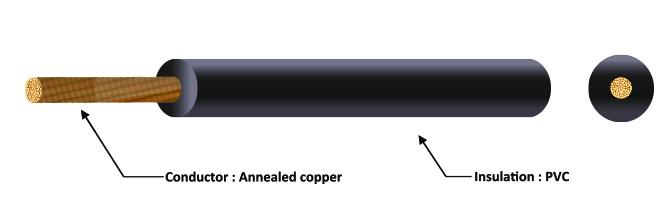

1. Chef d'orchestre (classe 5 ou 6)
2. Isolation PVC
Nominal. Section | Numéro d'équipotentielle unique | Nominal. Épaisseur d'insinuation | Câble env. Diam. global. | Max. CC résistance à 20℃ Ω/KM |
mm2 | Nos. | mm | mm | UC |
0.5 | 16 | 0.6 | 2.14 | 39.0 |
0.75 | 24 | 0.6 | 2.34 | 26.0 |
1 | 32 | 0.6 | 2.54 | 19.5 |
1.5 | 30 | 0.7 | 3.00 | 13.3 |
2.5 | 50 | 0.8 | 3.70 | 7.98 |
4 | 56 | 0.8 | 4.21 | 4.95 |
6 | 84 | 0.8 | 5.57 | 3.30 |
10 | 84 | 1.0 | 7.30 | 1.91 |
16 | 126 | 1.0 | 8.00 | 1.21 |
25 | 196 | 1.2 | 10.10 | 0.780 |
35 | 276 | 1.2 | 11.87 | 0.554 |
50 | 396 | 1.4 | 13.93 | 0.386 |
70 | 360 | 1.4 | 16.12 | 0.272 |
95 | 475 | 1.6 | 19.24 | 0.206 |
120 | 608 | 1.6 | 19.95 | 0.161 |
150 | 756 | 1.8 | 23.34 | 0.129 |
185 | 925 | 2.0 | 25.54 | 0.106 |
240 | 1221 | 2.2 | 27.85 | 0.0801 |
300 | 1525 | 2.4 | 32.49 | 0.0641 |
400 | 2013 | 2.6 | 35.35 | 0.0486 |
