THHN

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

SPÉCIFICATION

CONSTRUCTION

Application

Les fils THHN THWN en tant que fils de construction sont largement utilisés dans la construction, les machines-outils, les circuits de commande et autres appareils. La gaine en nylon protège le fil de l'abrasion lorsqu'il est tiré dans le conduit. De plus, la gaine protège le fil des irritants tels que l'huile, l'essence et la graisse. La gaine en nylon robuste protège également le fil contre les perforations ou les coupures accidentelles.

Standard:

UL83

Conducteurs : Cuivre nu (ASTM B3)/cuivre étamé (ASTM B33)/alliage d'aluminium (AA8000)

Isolation : PVC

Gaine : Nylon

Tension nominale : 600 V

Température de fonctionnement : 90°C en milieu sec et 75°C en milieu humide

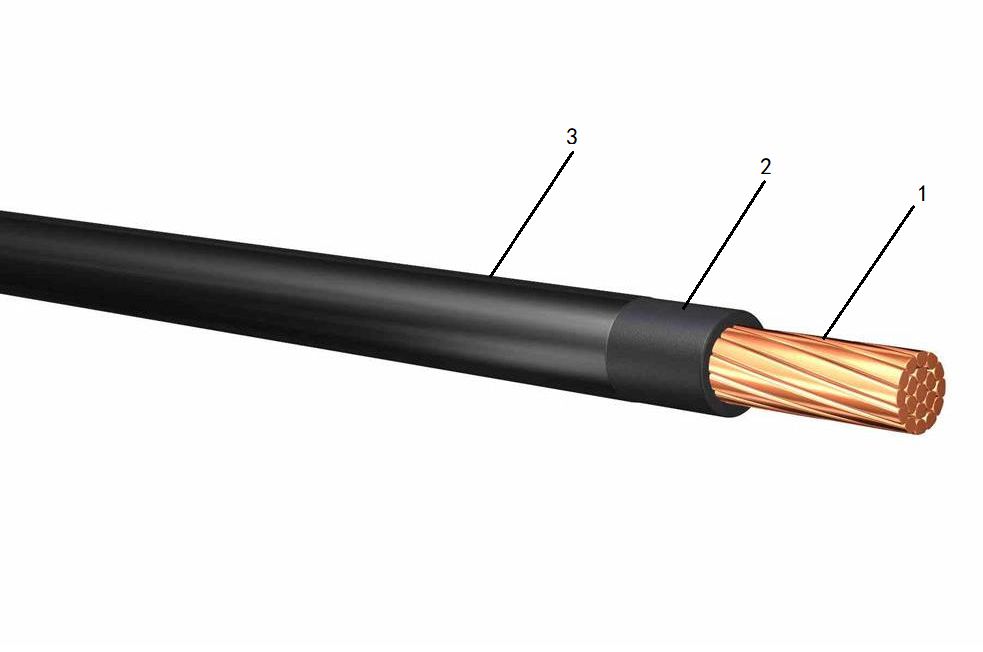

1. Conducteur

2. Isolation PVC

3. Veste en nylon

Fil de gaine en nylon 600 V THHN /THWN

Taille (AWG ou MCM)	Nombre de brins	Épaisseur de l'isolation (mils)	Épaisseur de la veste (mils)	Environ OD (pouce)
14	Solide ou 7	15	4	0.86
12	Solide ou 7	15	4	1
10	Solide ou 7	20	4	1.27
8	7 ou 19	30	5	1.67
6	7 ou 19	30	5	1.97
4	7 ou 19	40	6	2.51
2	7 ou 19	40	6	2.97
1	7 ou 19	50	7	3.45
1/0	19	50	7	3.76
2/0	19	50	7	4.12
3/0	19	50	7	4.52
4/0	19	50	7	4.97
250	19	60	8	5.5
350	37	60	8	6.32
400	37	60	8	6.68
450	37	60	8	7.03
500	37	60	8	7.34
750	61	70	9	8.95
