CONDUCTEUR
AAAC TOUS LES CONDUCTEURS EN ALLIAGE D'ALUMINIUM
Description

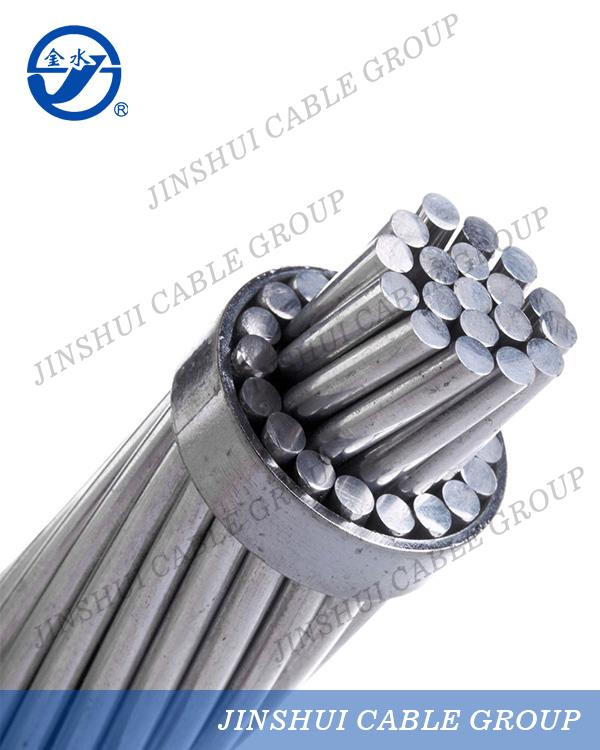

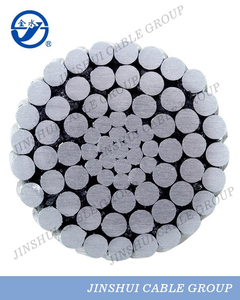

Le conducteur est constitué de fils en alliage aluminium-magnésium-silicium toronnés en couches successives dans la direction opposée et la couche externe est dans la direction droite Z. De la graisse naturelle peut être appliquée entre les couches d'AAAC, à l'exception de la couche externe.
Standard
Construction selon ASTM B399, DIN 48201, BS EN 50182, CEI 61089, CSA C49.
Application
Les conducteurs nus AAAC sont utilisés pour les lignes aériennes de transmission d'énergie primaires et secondaires ayant de longues portées et une résistance élevée à la corrosion.
Caractère technique AAAC basé sur la norme ASTM B399
Nom de code | Section transversale (mm²） | Diam. de toronnage et de fils (po) | Diamètre hors tout (mm) | Poids (1b/1000 pieds) | Résistance nominale (kN) | Résistance Max.DC (Ω/km,20℃） |
Akron | 15.5 | 7/0,0661 | 5.04 | 28.52 | 4.92 | 2.159 |
Ames | 39.2 | 7/0,1052 | 8.01 | 72.24 | 12.4 | 0.8547 |
Anaheim | 78.6 | 7/0,1490 | 11.34 | 144.9 | 23.8 | 0.4264 |
Alliance | 125 | 7/0.1878 | 14.31 | 230.2 | 37.8 | 0.2678 |
Butte | 159 | 19/0,1283 | 16.3 | 291.6 | 46.5 | 0.2112 |
Caire | 236 | 19/0,1565 | 19.9 | 433.9 | 69.2 | 0.1417 |
Darien | 284 | 19/0.1716 | 21.8 | 521.7 | 83.1 | 0.1181 |
Elgin | 331 | 19/0.1853 | 23.55 | 608.3 | 97.0 | 0.1012 |
Silex | 375 | 37/0,1415 | 25.13 | 690.8 | 107 | 0.08944 |
Greley | 470 | 37/0,1583 | 28.14 | 864.6 | 135 | 0.07133 |
