Applications
Câble de commande standard à usage général pour les circuits de commande importants dans les installations industrielles et câble de commande de station pour les services publics. Convient pour le fonctionnement et l'interconnexion de dispositifs de protection ; tension nominale du circuit 600 volts, recommandée pour un fonctionnement à une température maximale de conducteur continu de 75 °C. Pour les applications non NEC, les câbles peuvent être installés à l'air libre, dans des conduits ou des conduits, ou dans un plateau ou une auge et enterrés directement.

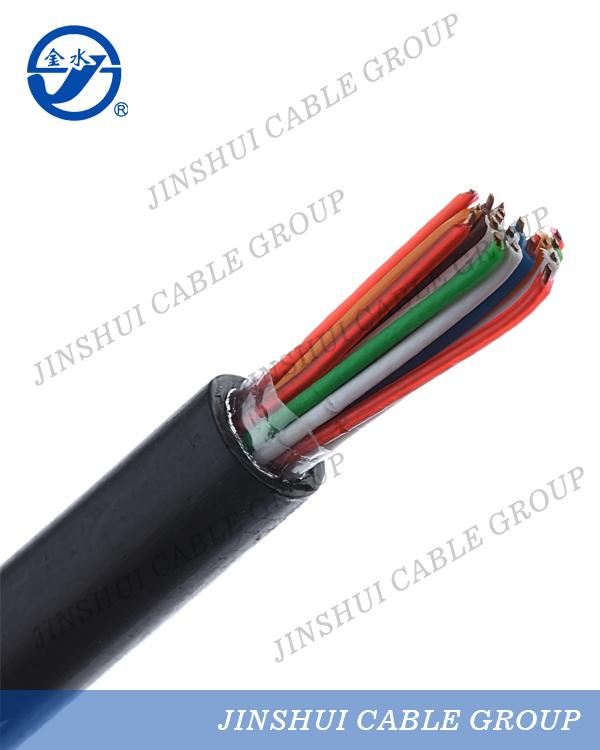

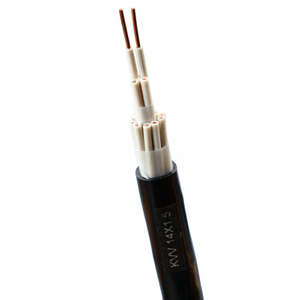

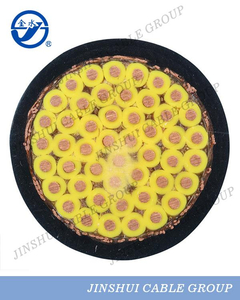

Construction

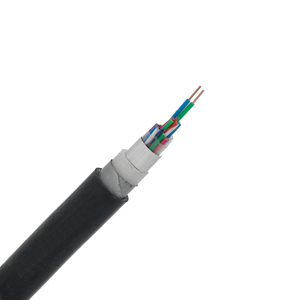

Conducteurs toronnés en cuivre non revêtus, PVC ou PE polychrome isolation sur chaque conducteur, deux conducteurs plats ou rond, trois conducteurs ou plus torsadés avec des charges appropriées si nécessaire pour réaliser un polyester rond ou PP ruban adhésif sur l'assemblage, gaine en PVC dans l'ensemble, surface imprimée.
Normes
NOM-063-SCFI, NMX-J-102-ANCE
ICEA S-73-532, NEMA WC57. UL62,
Remarques
· Isolation en polyéthylène à poids moléculaire élevé de 20 mils à conducteur unique et gaine en polychlorure de vinyle de 10 mils, 600 volts.
· Le code couleur est celui de l'ICEA, annexe E, méthode 1, tableau E-1.
Possibilités
· Conducteurs toronnés flexibles selon ASTM B
· Conducteurs en cuivre étamé selon ASTM B
··Construction nominale 1 000 V selon ASTM
Consultez AWG pour une variété de constructions alternatives pour des applications spécifiques.
Modèle | Staille AWG | Nnombre de Conducteurs | Sclasse tr | Népaisseur nominale de l'isolation : mm | Népaisseur nominale de la gaine : mm | Ndiamètre extérieur du câble nominal mm |
JS-KVVR 5002106 | 12 | 2 | Cfille K | 1.2 | 1.6 | 12.7 |
JS-KVVR 5003106 | 12 | 3 | Cfille K | 1.2 | 1.6 | 13.8 |
JS-KVVR 5004106 | 12 | 4 | Cfille K | 1.2 | 1.6 | 15.4 |
JS-KVVR 5005106 | 12 | 5 | Cfille K | 1.2 | 1.6 | 16.6 |
JS-KVVR 5006106 | 12 | 6 | Cfille K | 1.2 | 1.6 | 17.6 |
JS-KVVR 5007106 | 12 | 7 | Cfille K | 1.2 | 1.6 | 18.0 |
JS-KVVR 5008106 | 12 | 8 | Cfille K | 1.2 | 1.6 | 18.6 |
JS-KVVR 5009106 | 12 | 9 | Cfille K | 1.2 | 1.6 | 21.4 |
JS-KVVR 50012106 | 12 | 12 | Cfille K | 1.2 | 1.8 | 23.7 |
JS-KVVR 50015106 | 12 | 15 | Cfille K | 1.2 | 1.8 | 26.3 |
JS-KVVR 50019106 | 12 | 19 | Cfille K | 1.2 | 1.8 | 27.7 |
JS-KVVR 50025106 | 12 | 25 | Cfille K | 1.2 | 1.8 | 33 |
JS-KVVR 50030106 | 12 | 30 | Cfille K | 1.2 | 1.8 | 34.3 |
JS-KVVR 50037106 | 12 | 37 | Cfille K | 1.2 | 1.8 | 37.1 |
