Câble aérien moyenne tension 10kV

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

SPÉCIFICATION

CONSTRUCTION

PARAMÈTRE

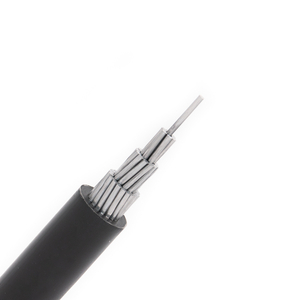

Aperçu: Câble aérien unipolaire 10KV

Application: Les câbles aériens MT sont principalement déployés pour les installations aériennes fixes en zone urbaine et boisée, facilitant la distribution de l'énergie primaire au sein des réseaux moyenne tension. Lors de l'installation de ces câbles, il est essentiel de maintenir une distance de sécurité entre le câble et les arbres à proximité pour éviter les interférences. Cependant, pendant En fonctionnement normal, un contact occasionnel entre les câbles et les arbres peut se produire et est généralement considéré comme acceptable.

Standard:GB/T 14049, IEC 60502-2, GB/T 12706 ou normes équivalentes sur demande, Acceptation des demandes personnalisées

Tension nominale : 10 kV

Température maximale de court-circuit : +250 ℃

Température minimale d'installation : -20 ℃

Max. service de température du conducteur : XLPE-90 ℃, PVC-70 ℃

Min. rayon de courbure lors de l'installation : 6(xD)

Gaine extérieure - résistante aux UV

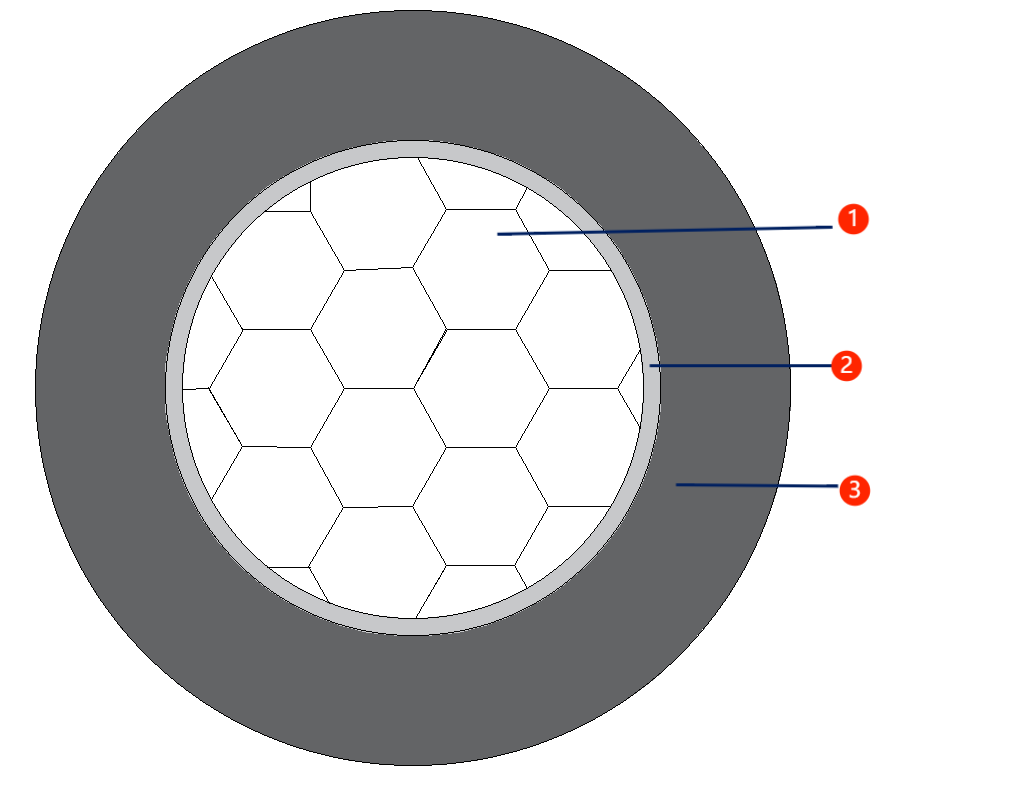

1. Conducteur : Cuivre ou aluminium, classe 1 : conducteur solide, ou classe 2 : conducteur multibrin, ACSR

2. Écran conducteur (facultatif) : composé semi-conducteur

3. Isolation : XLPE ou HDPE, résistant aux UV

4. Gaine extérieure (en option) : HDPE, résistant aux UV

Nominal

en coupe

zone

(mm²)

Toronnage du conducteur

(Min)

(Non.)

Dans l'ensemble

Dia de

conducteur

(mm)

Épaisseur nominale de l'isolation

(mm)

Diamètre moyen de

câble unipolaire

(mm)

Résistance de

Conducteur à 20℃

pas plus que

(Ω/km)

Charge de rupture minimale

(N)

Mince

Commun

Thin

Ccommun

UC

AL

UC

AL

25

35

50

70

95

6

12

15

6.0

7.0

8.3

10.0

11.6

2.5

3.4

11.8

13.0

14.5

16.2

18.0

14.8

16.0

17.5

19.2

21.0

0.749

0.540

0.399

0.276

0.199

1.200

0.868

0.641

0.443

0.320

8465

11731

16502

23461

31759

3762

5177

7011

10354

13727

120

150

185

240

300

18

30

34

13,0

14.6

16.2

18.4

20.6

2.5

3.4

19.6

21.4

23.2

25.6

27.8

22.6

24.4

26.2

28.6

30.8

0.158

0.128

0.1021

0.0777

0.0619

0.253

0.206

0.164

0.125

0.100

39911

49505

61846

79823

99788

17339

21033

26732

34679

43349

Apprendre encore plus

Nominal

en coupe

zone

(mm²)

Échouage de Fils d'aluminium

(Min)

(Non.)

Brins/diamètre d'acier

(Nbre/mm)

Dans l'ensemble

Dia. de

conducteur

(mm)

Épaisseur nominale de l'isolation

(mm)

Diamètre moyen de

câble unipolaire

(mm)

Résistance de

Conducteur à 20℃

pas plus que

(Ω/km)

Min.. Charge de rupture

(N)

Mince

Commun

Thin

Ccommun

16

25

35

50

70

5

1/1.85

1/2.32

1/2.72

1/3.20

1/3.80

5.1

6.5

7.7

8.9

10.7

2.5

3.4

10.9

12.5

13.9

15.1

17.1

13.9

15.5

16.9

18.1

20.1

1.779

1.131

0.8230

0.5946

0.4217

6130

9290

12630

16870

23390

95

120

150

185

210

20

22

24

1/1.67

1/1.85

1/2.10

1/2.32

1/2,50

13.0

14.6

16.2

17.7

18.9

2.5

2.8

3.4

19.6

21.4

23.2

24.9

26.9

22.6

24.4

26.2

27.9

29.9

0.3058

0.2496

0.1939

0.1592

0.1363

35000

41000

54110

64320

74250

240

24

1/2.66

20.2

2.8

3.4

28.4

31.4

0.1209

83370
