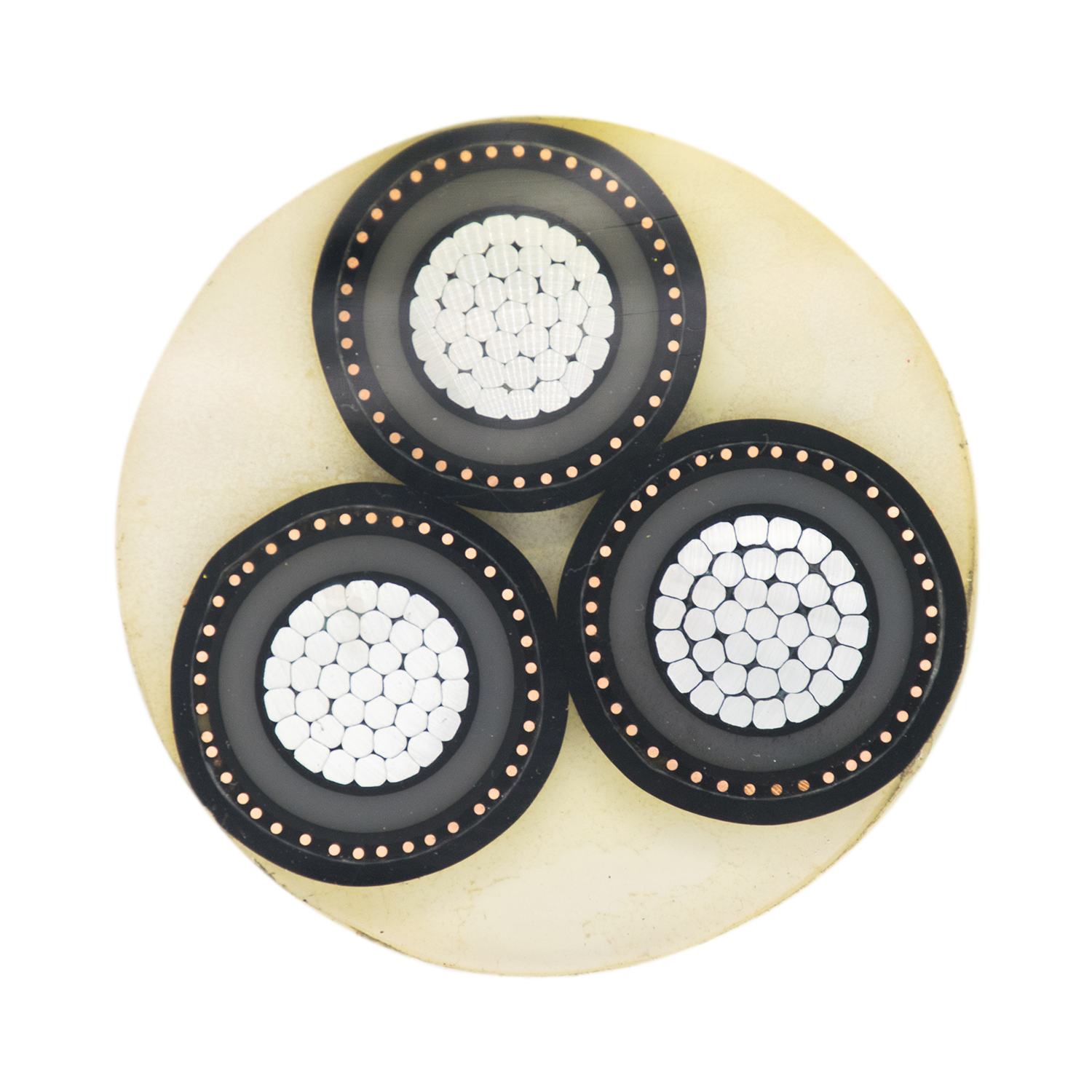

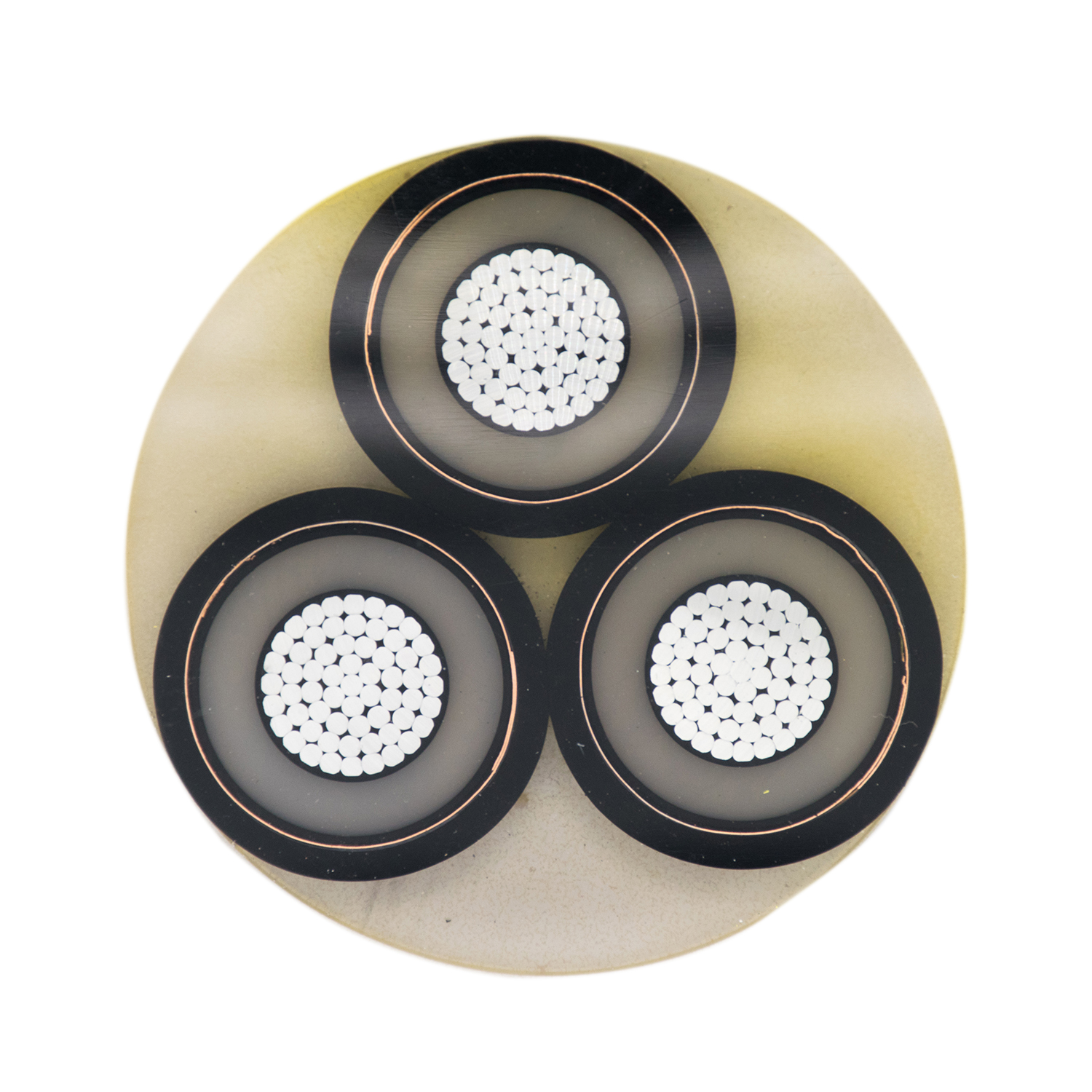

Câble aérien multiconducteurs

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

CONSTRUCTION

PROPRIÉTÉS DU PRODUIT

Application
Câbles aériens unipolaires ou multiconducteurs pour des tensions d'environ 1kv ~ 35kV. Les produits sont principalement utilisés pour la distribution d'énergie électrique dans des conditions normales d'installations aériennes (aériennes).

Les conducteurs doivent être installés sur des isolants et/ou des entretoises adaptés à la tension de service.

L'utilisateur peut vouloir prendre en compte la compatibilité diélectrique du revêtement, de l'isolant, de l'espaceur, etc.

Standard

GB/T14049, ICEA S-121-733, BS-EN-50397.

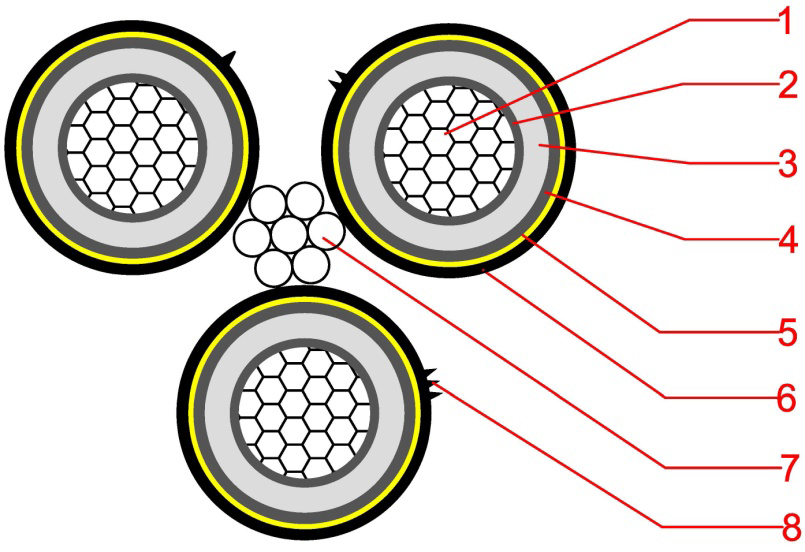

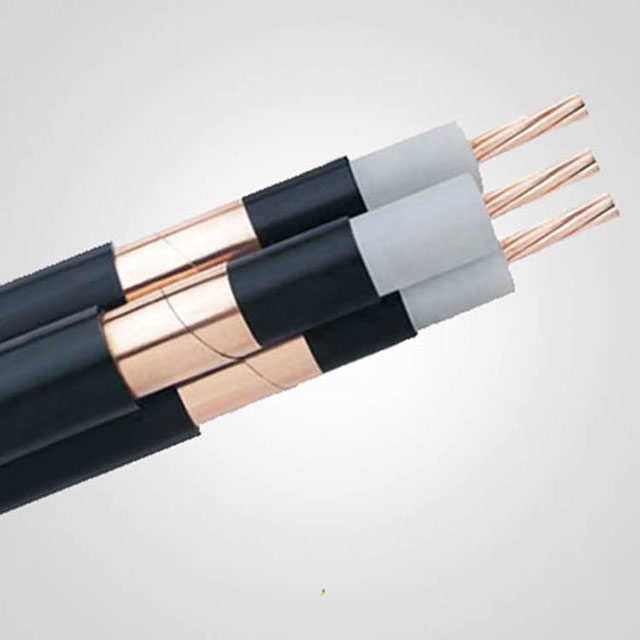

1. Conducteur : Cuivre/aluminium compacté à torons circulaires de classe 2, IEC60228.

Écran 2.Conductor : couche composée semi-conductrice extrudée

3. Isolation : XLPE extrudé (polyéthylène réticulé)

Écran 4.Insulation : couche composée semi-conductrice extrudée

5. Écran métallique (facultatif) : écran en bande de cuivre ou écran en fils de cuivre

6. Gaine extérieure : PVC extrudé ou HDPE, résistant aux UV

7. Conducteur messager de support : fil d'acier galvanisé nu ou couvert

8.Crêtes

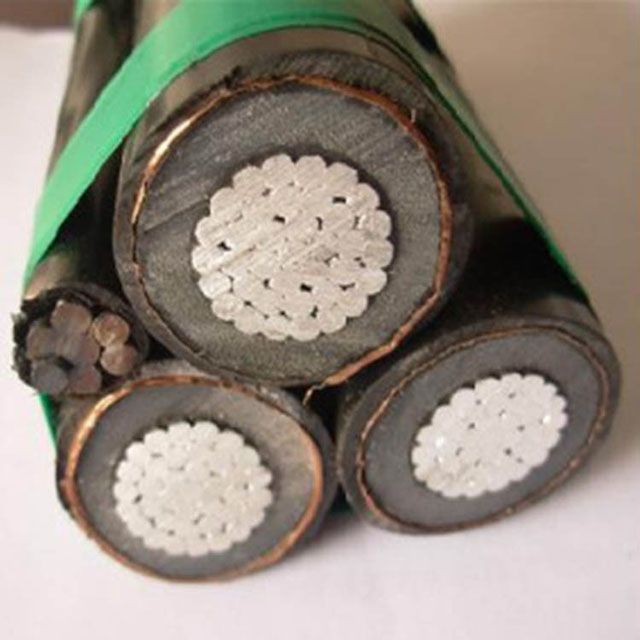

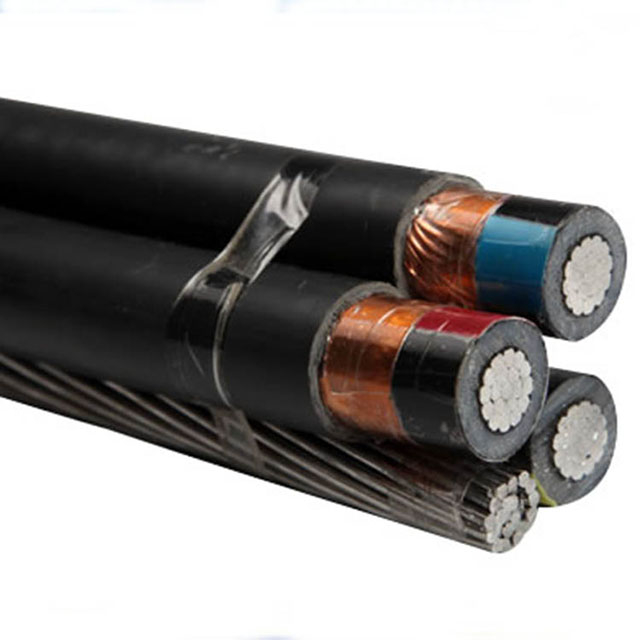

Assemblage : Trois noyaux isolés XLPE sont regroupés autour du conducteur de support.

Caractéristiques

Taper	Nombre de cœurs	Taille nominale
CU/XLPE, AAC/XLPE, AAAC/XLPE	1	10~400
	3	25~400
	3+k(a)ou 3+k(b)	25~400,k:25~120
CU/PEHD, AAC/PEHD, AAAC/PEHD	1	10~400
	3	25~400
	3+k(a)ou 3+k(b)	25~400,k:25~120

K signifie noyau porteur. (A) désigne du fil toronné transportant de l'acier,

(B) signifie un alliage d'aluminium portant un fil toronné.

Taille nominale (mm2)	Min. N° de fil (Non.)	Env. Diamètre du conducteur (mm)	Écran conducteur Épais. Min.(mm)	Isolation épaisse. (mm)		Écran d'isolation épais (mm)	Max. Résistance CC à 20℃(Ω/km)
				Isolation épaisse. (mm)			Max. Résistance CC à 20℃(Ω/km)
				Type plus léger	Nominal		Cuivre dur	Cuivre doux
10	6	3.8	0.5	-	3.4	-	-	1.83
16	6	4.8	0.5	-	3.4	-	-	1.15
25	6	6	0.5	2.5	3.4	1	0.749	0.727
35	6	7	0.5	2.5	3.4	1	0.54	0.524
50	6	8.3	0.5	2.5	3.4	1	0.399	0.387
70	12	10	0.5	2.5	3.4	1	0.276	0.268
95	15	11.6	0.6	2.5	3.4	1	0.199	0.193
120	18	13	0.6	2.5	3.4	1	0.158	0.153
150	18	14.6	0.6	2.5	3.4	1	0.128	-
185	30	16.2	0.6	2.5	3.4	1	0.1021	-
240	34	18.4	0.6	2.5	3.4	1	0.0777	-
300	34	20.6	0.6	2.5	3.4	1	0.0619	-
400	53	23.8	0.6	2.5	3.4	1	0.0484	-

Taille nominale (mm2)	Min. N° de fil (Non.)	Env. Diamètre du conducteur (mm)	Écran conducteur Épais. Min.(mm)	Isolation épaisse. (mm)		Écran d'isolation épais (mm)	Max. Résistance CC à 20℃(Ω/km)
				Isolation épaisse. (mm)			Max. Résistance CC à 20℃(Ω/km)
				Type plus léger	Nominal		CAA	AAAC
10	6	3.8	0.5	-	3.4	-	3.08	3.574
16	6	4.8	0.5	-	3.4	-	1.91	2.217
25	6	6	0.5	2.5	3.4	1	1.2	1.393
35	6	7	0.5	2.5	3.4	1	0.868	1.007
50	6	8.3	0.5	2.5	3.4	1	0.641	0.744
70	12	10	0.5	2.5	3.4	1	0.443	0.514
95	15	11.6	0.6	2.5	3.4	1	0.32	0.371
120	18	13	0.6	2.5	3.4	1	0.253	0.294
150	18	14.6	0.6	2.5	3.4	1	0.206	0.239
185	30	16.2	0.6	2.5	3.4	1	0.164	0.19
240	34	18.4	0.6	2.5	3.4	1	0.125	0.145
300	34	20.6	0.6	2.5	3.4	1	0.1	0.116
400	53	23.8	0.6	2.5	3.4	1	0.0778	0.0904
