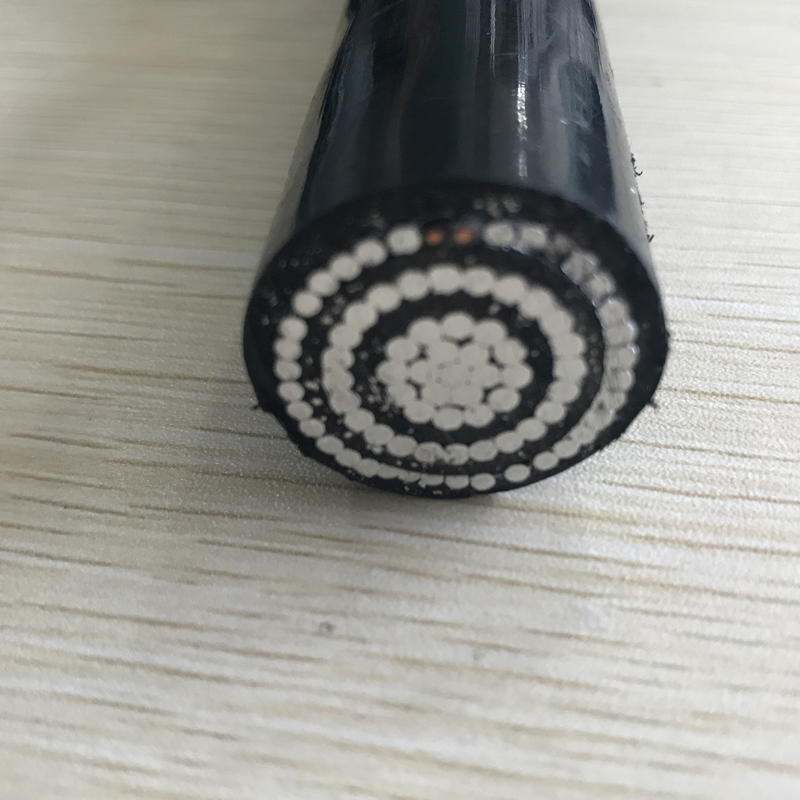

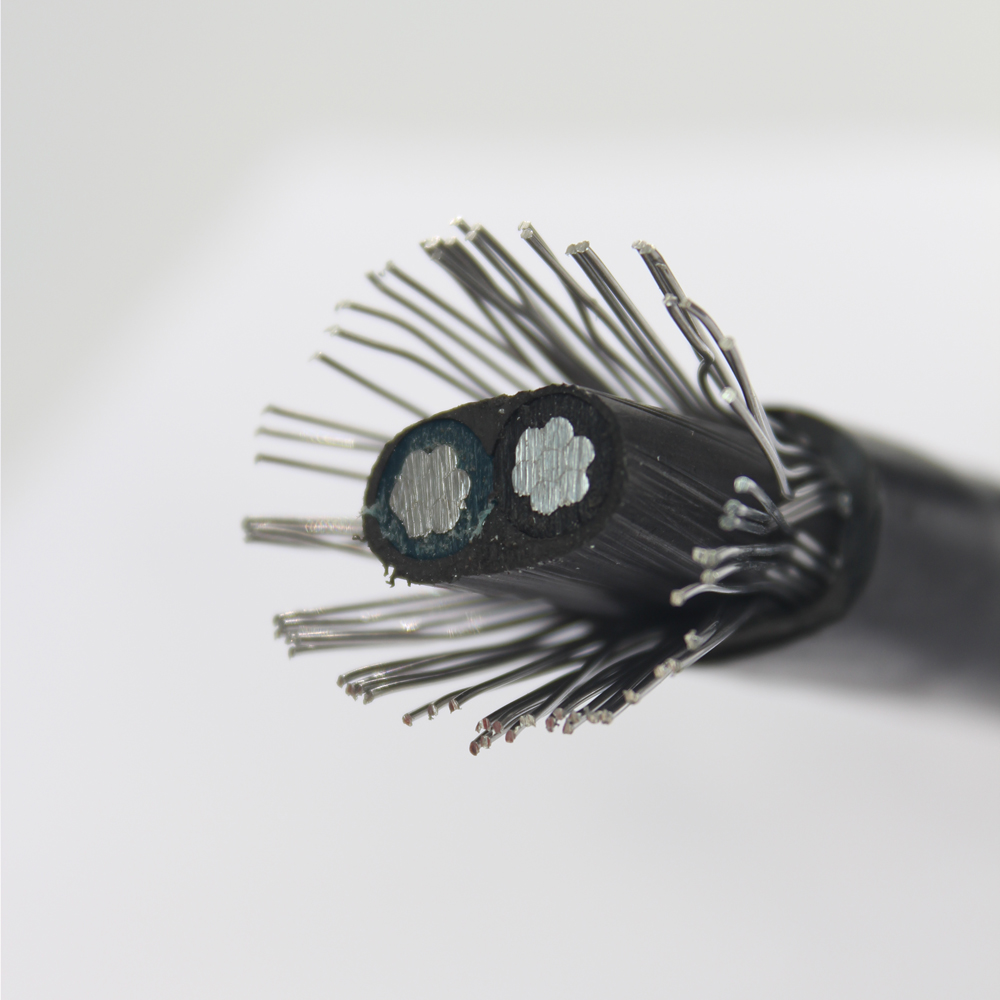

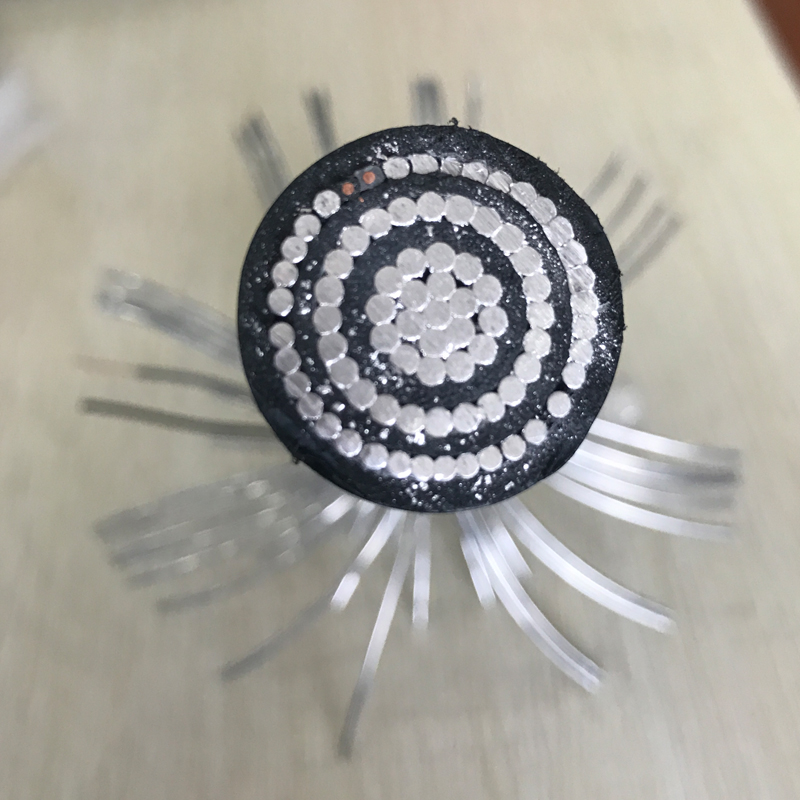

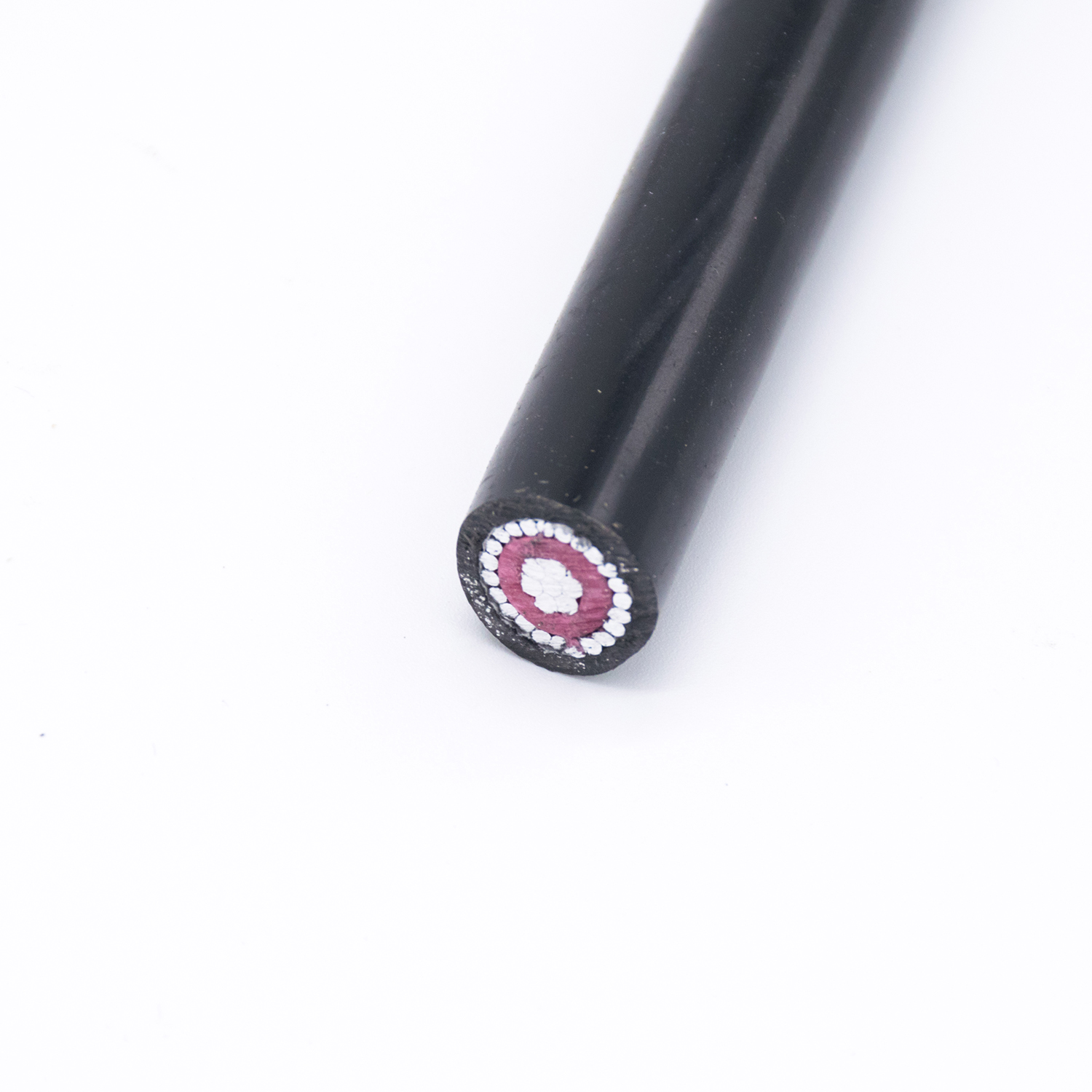

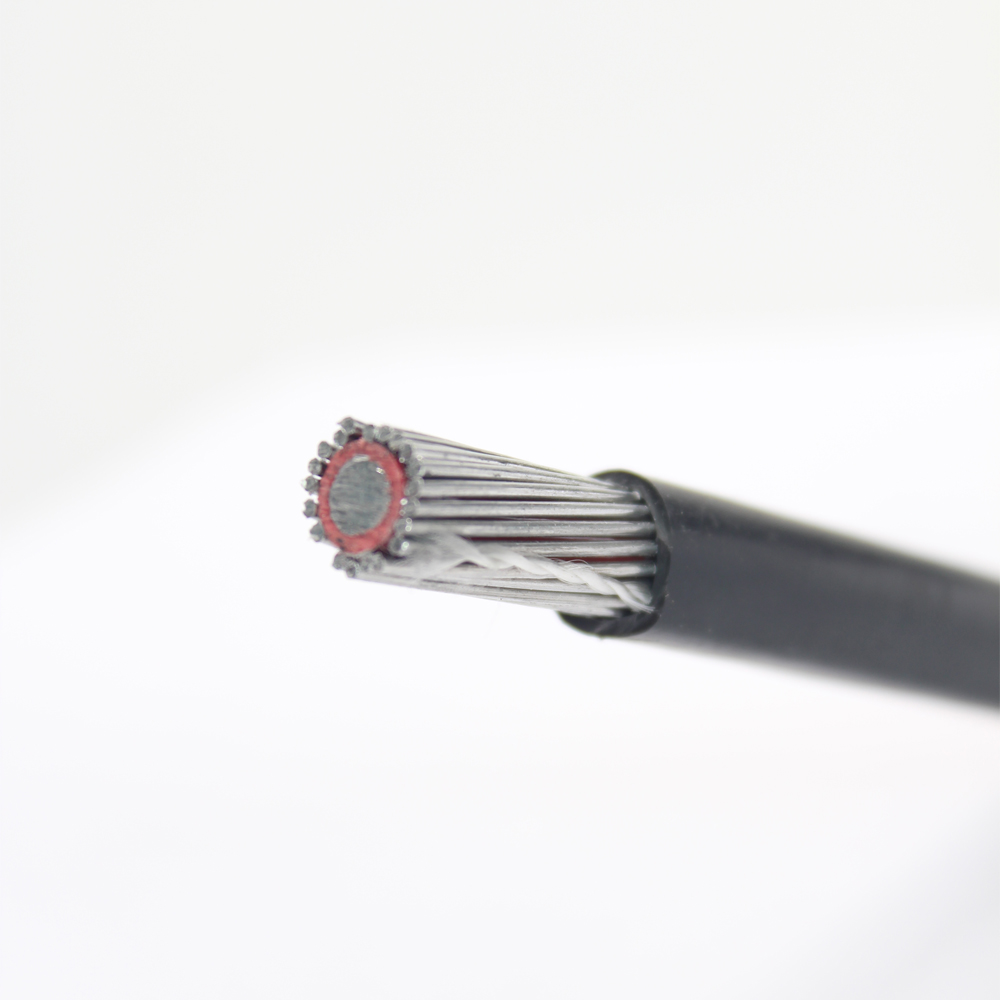

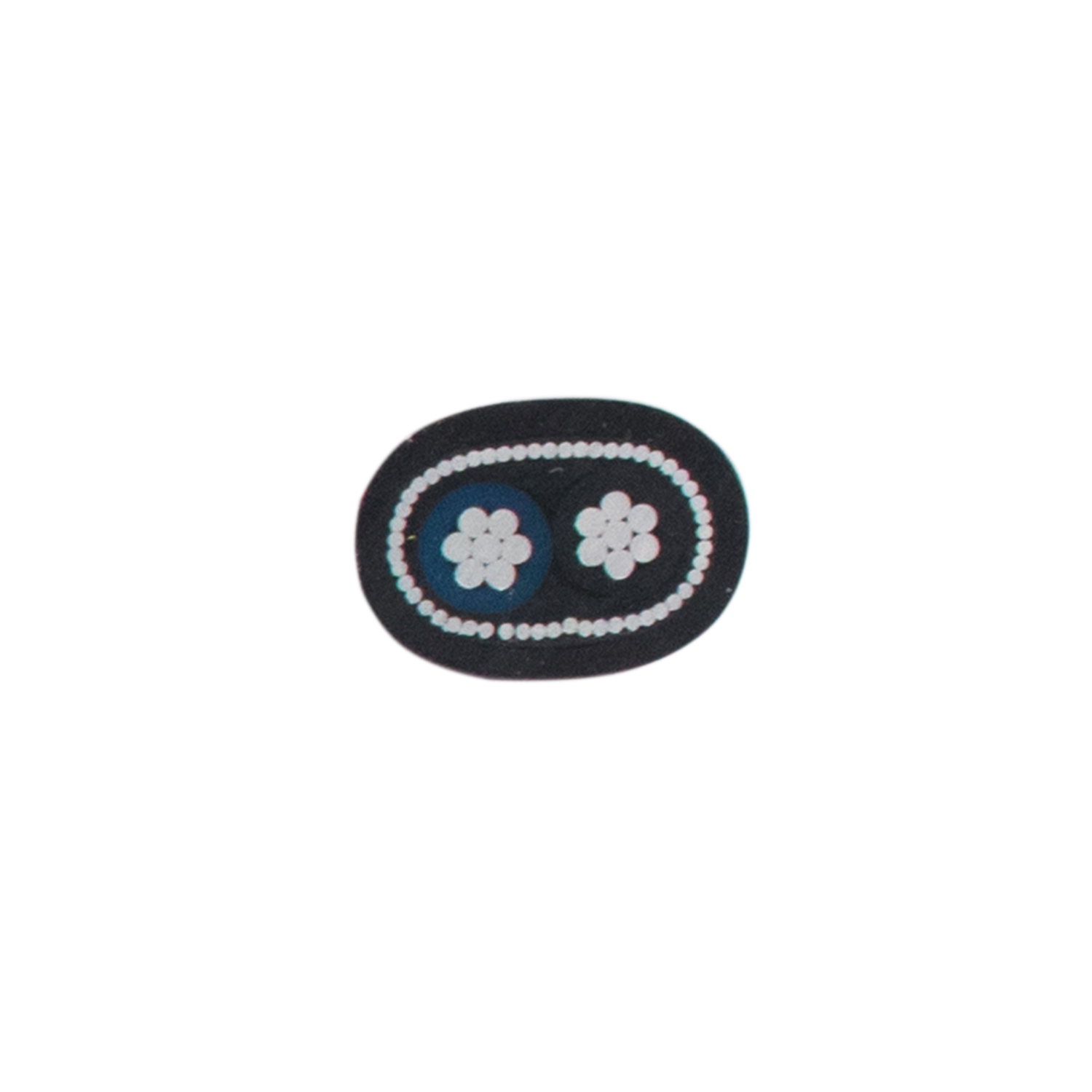

Câble concentrique à conducteur en aluminium

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

SPÉCIFICATION

CONSTRUCTION

PARAMÈTRE

Application：

Les câbles concentriques sont couramment utilisés pour les réseaux de distribution d'énergie, les panneaux d'ampèremètres, les panneaux d'instruments ou de circuits, qui peuvent être posés directement sous terre ou à l'extérieur et même applicables dans des conditions sèches et humides.

Norme : CEI 60502 UL854

Tension nominale : 0,6/1 kV

Température maximale de court-circuit : +250 ℃

Température minimale d'installation : -20 ℃

Max. service de température du conducteur : XLPE-90 ℃, PVC-70 ℃

Gaine extérieure - résistante aux UV

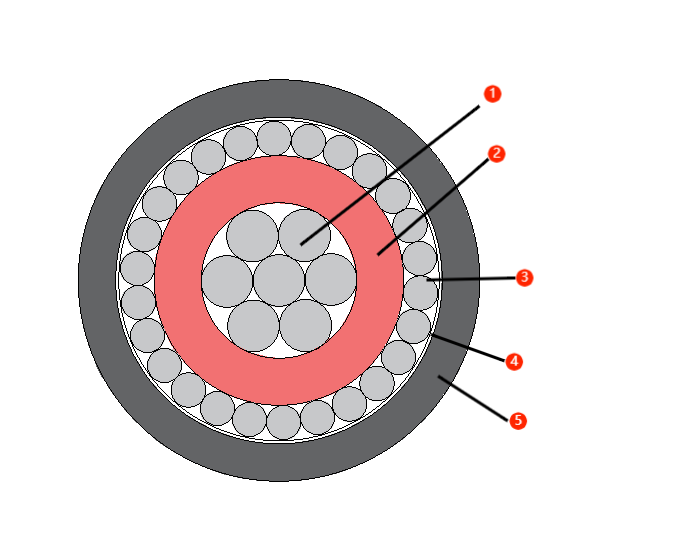

· Chef d'orchestre : Alliage d'aluminium/aluminium série 8000

· Isolation : isolation XLPE /PVC

· Couche concentrique : fils de cuivre

· Ruban d'enroulement de câbles : Matériau non absorbant

· Gaine du câble : gaine en PVC (XLPE/PE)

Section de noyau et nominale	Conductor		Épaisseur de l'isolation	Conducteur concentrique		Épaisseur du blindage du câble		Poids du câble/km	Résistance DC maximale du conducteur (20 ℃)
Calibre de fil	Nombre	Diamètre mm	mm	Nombre	Diamètre mm	mm	mm	kg/km	Ω/km Alliage d'aluminium/aluminium	Ω/km (concentrique) Alliage d'aluminium/aluminium
Conducteur en alliage d'aluminium/aluminium (norme américaine).
2X #12	7	0.78	1.14	39	0.321	1.14	7.74	67	8.88	8.90
2X #10	7	0.98	1.14	25	0.511	1.14	8.72	85	5.59	5.60
2X #8	7	1.23	1.14	25	0.643	1.14	9.74	110	3.52	3.60
2X #6	7	1.55	1.14	25	0.813	1.14	11.04	148	2.21/2.17	14h30/14h17
2X #4	7	1.96	1.14	26	1.020	1.14	12.68	206	1,39/1,36	1,40/1,36
3X #8	7	1.23	1.14	65	0.405	1.14	11,3X17,3	262	3.52	3.60
3X #6	7	1.55	1.14	65	0.511	1.52	13,2X20,2	370	2.21/2.17	14h30/14h17
3X #4	7	1.96	1.14	65	0.643	1.52	14,7X22,9	488	1,39/1,36	1,40/1,36
3X #2	7	2.47	1.14	65	0.823	1.52	16,6X26,3	640	0,88/0,8568	0,89/0,8568

Apprendre encore plus

Section de noyau et nominale	Conductor		Épaisseur de l'isolation	Conducteur concentrique		Épaisseur du blindage du câble	.	Poids du câble/km	Résistance DC maximale du conducteur (20 ℃)
mm2	Nombre	Diamètre mm	mm	Nombre	Diamètre mm	mm	mm	kg/km	Ω/km ()	Ω/km (concentrique)
Conducteur en aluminium (norme CEI)
2X10	7	1.35	1.55	23	1.13	1.40	12.41	192	3.08	1.335
2X16	7	1.70	1.55	26	1.13	1.40	13.46	230	1.91	1.808
2X25	7	2.14	1.6	29	1.13	1.50	15.08	290	1.20	1.0586
2X35	19	1.53	1.65	27	1.35	1.60	17.05	370	0.868	0.7966

PRODUITS CONNEXES

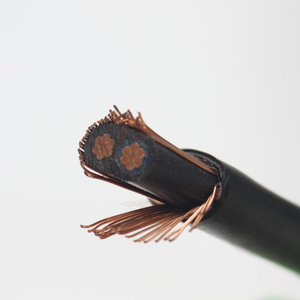

Conducteur en cuivre de câble concentrique
