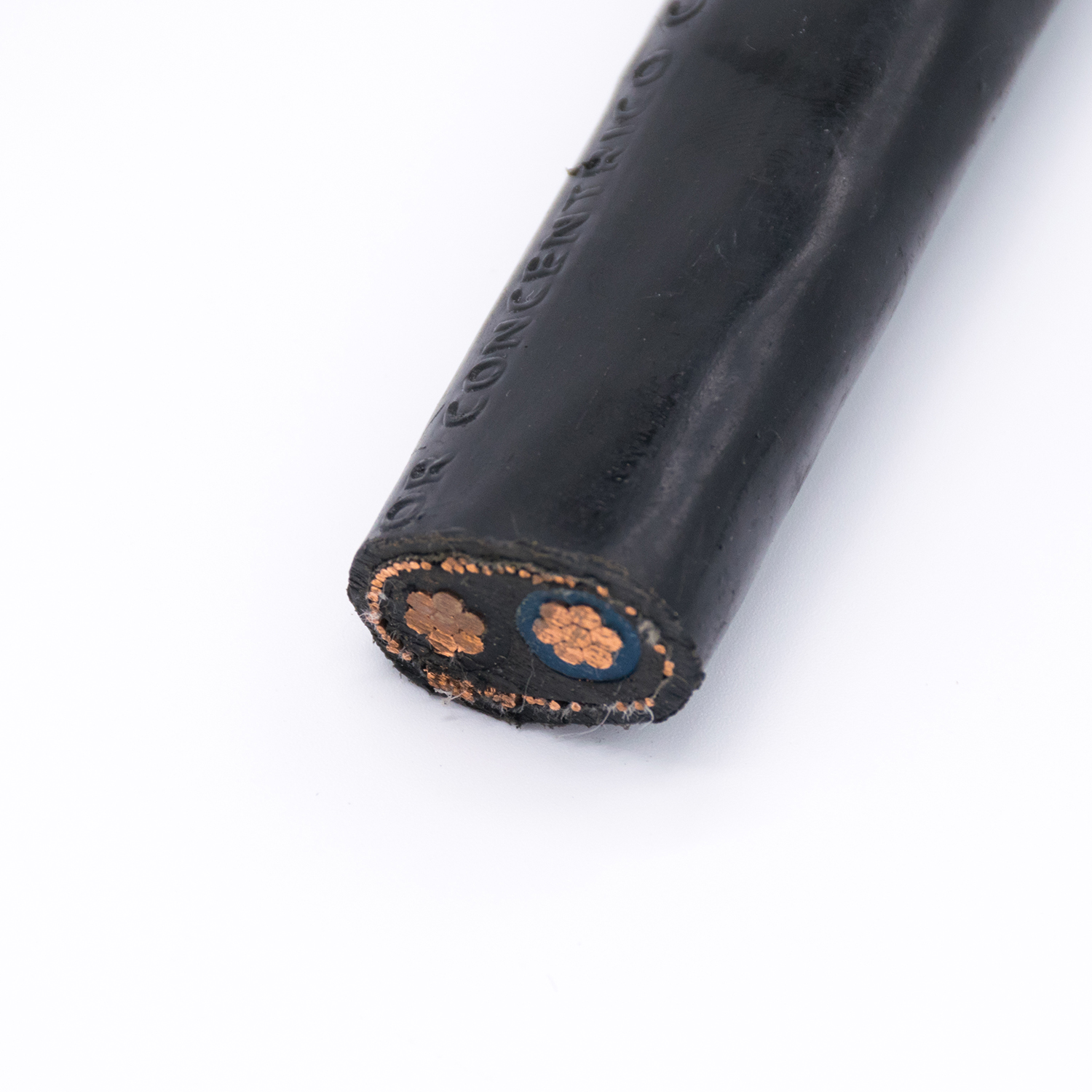

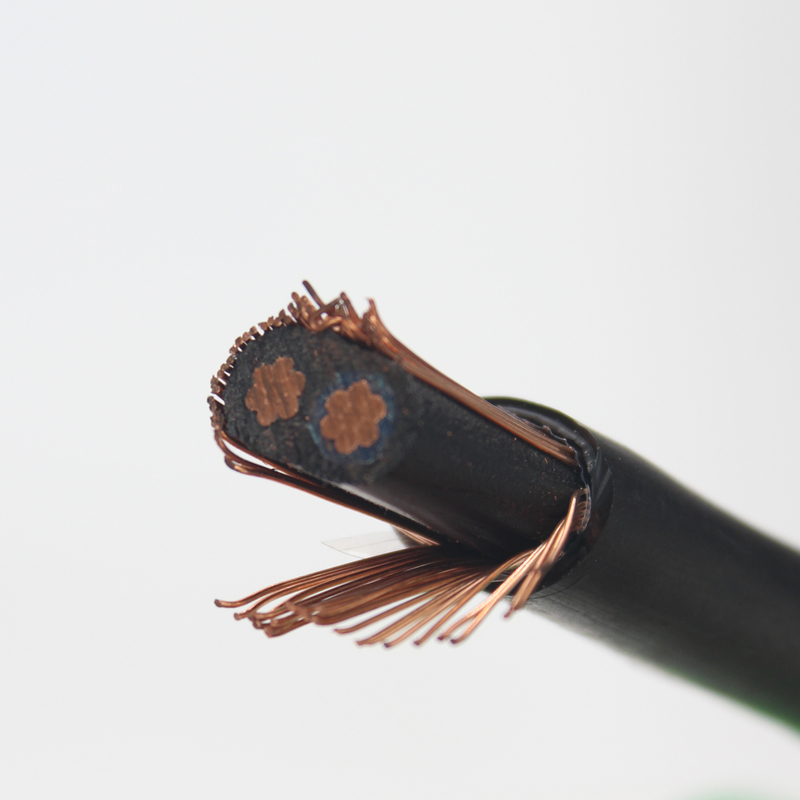

Conducteur en cuivre de câble concentrique

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

SPÉCIFICATION

CONSTRUCTION

PARAMÈTRES

Application:Les câbles concentriques sont couramment utilisés pour les réseaux de distribution d'énergie, les panneaux d'ampèremètres, les panneaux d'instruments ou de circuits, qui peuvent être posés directement sous terre ou à l'extérieur et même applicables dans des conditions sèches et humides.

Standard:

CEI60502-1, BS7870, ASTMD2655, ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Tension nominale : 0,6/1 kV

Température maximale de court-circuit : +250 ℃

Température minimale d'installation : -20 ℃

Max. service de température du conducteur : XLPE-90 ℃, PVC-70 ℃

Gaine extérieure - résistante aux UV

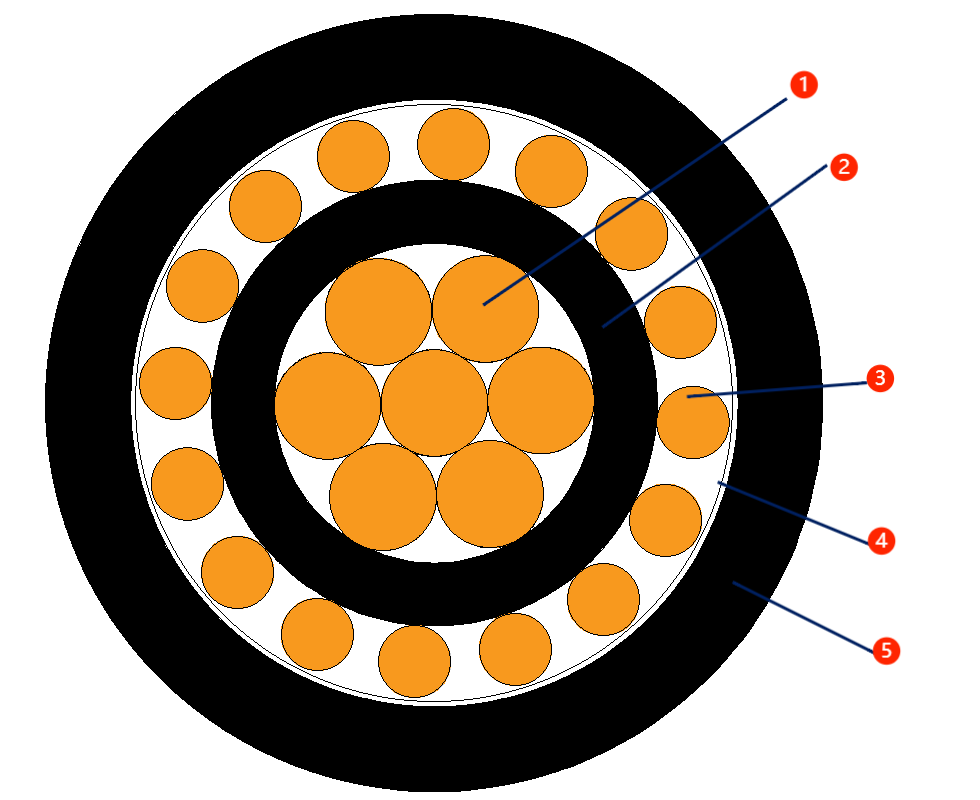

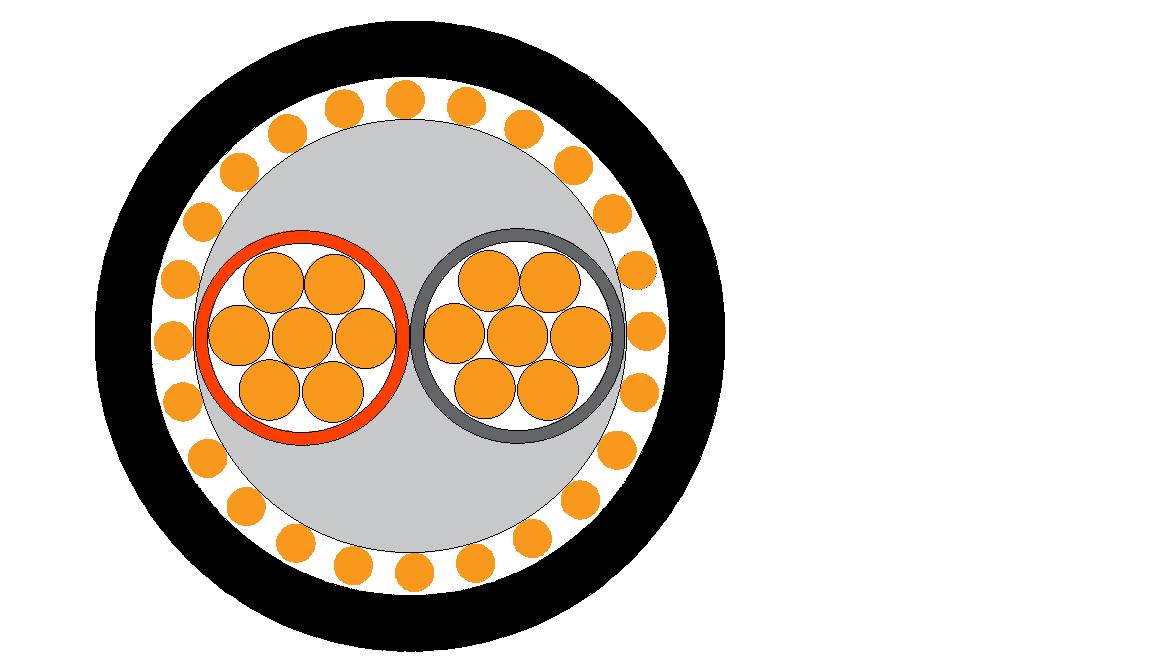

· Conducteur : conducteur en cuivre de classe 2

· Isolation : isolation XLPE /PVC

· Couche concentrique : fils de cuivre

· Ruban d'enroulement de câbles : Matériau non absorbant

· Gaine de câble : gaine en PVC (XLPE/PE)

Remorquer câble concentrique de type conducteur (couverture＜100%)
Section nominale		Nombre de brins de conducteur	Épaisseur nominale de l'isolation	Conducteur concentrique		Épaisseur nominale de la gaine	Env. diamètre global.	Env. poids.	Max.CC résistance à 20℃
				Min. diamètre de fil unique.	Max. numéro d'équipotentielle
mm²	AWG	Non	mm	mm	Non	mm	mm	kg/km	Ω/KM
5.26	10	7	1.14	0.51	96	1.14	15,3x10,1	262	3.476
8.37	8	7	1.52	0.51	96	1.52	19,2x12,5	411	2.186
13.3	6	7	1.52	0.51	96	1.52	21,2x13,5	574	1.375
21.15	4	7	1.52	0.51	96	2.03	25,0x16,0	856	0.8649
26.67	3	7	1.52	0.51	96	2.03	26,6x17,0	1030	0.686
33.62	2	7	1.52	0.51	96	2.03	28,4x17,9	1247	0.544

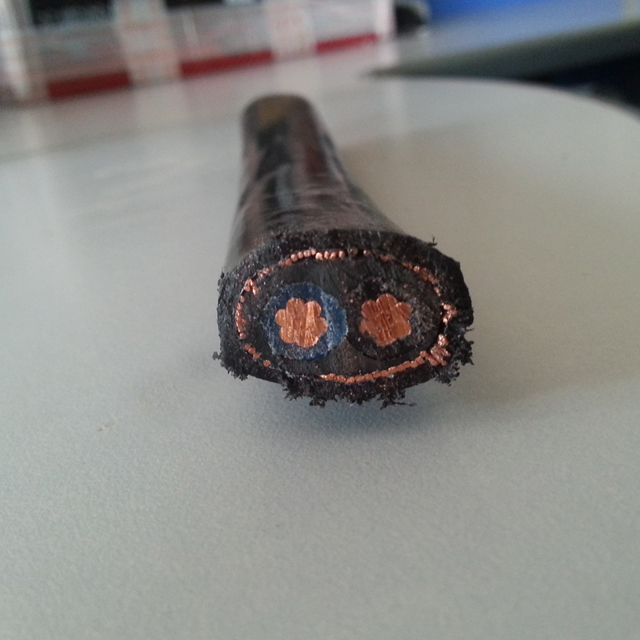

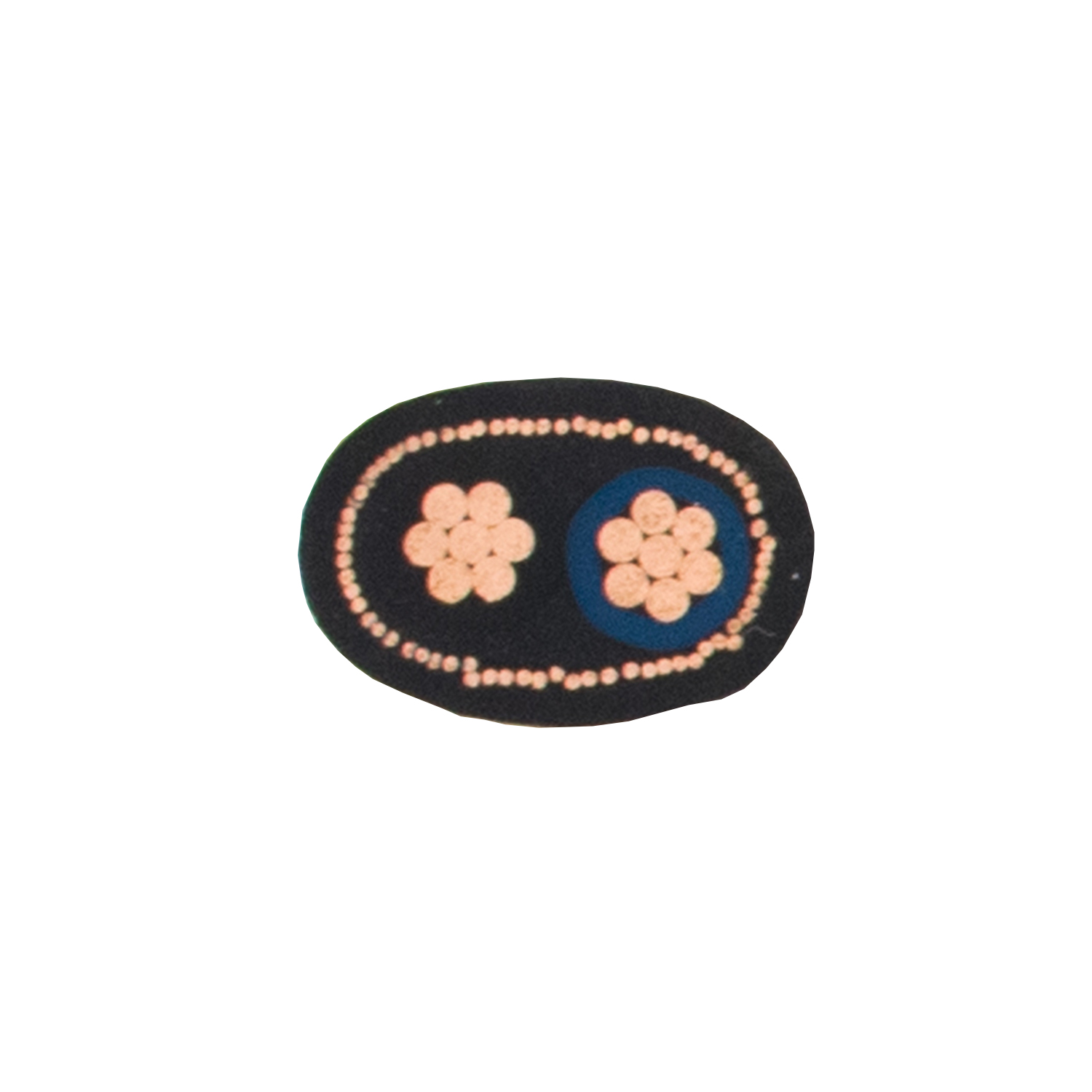

Câble concentrique à deux conducteurs (plats) (couverture＜100%)
Section nominale		Nombre de brins de conducteur	Épaisseur nominale de l'isolation	Conducteur concentrique		Veste épaisseur nominale	Env. diamètre global.	Env. poids.	Résistance CC à 20 ℃
				Diamètre minimum d'un fil unique.	Numéro de fil max.
mm2	AWG	Non	mm	mm	Non	mm	mm	kg/km	Ω/KM
2.08	14	7	1.14	0.51	96	1.14	13,3x9,1	154	8.78
2.63	13	7	1.14	0.51	96	1.14	13,7x9,3	173	6.97
3.31	12	7	1.14	0.51	96	1.14	14,1x9,5	196	5.53
4.17	11	7	1.14	0.51	96	1.14	14,6x9,8	226	4.39
5.26	10	7	1.14	0.51	96	1.14	15,3x10,1	262	3.476
6.63	9	7	1.14	0.51	96	1.52	18,4x12,0	351	2.758
8.37	8	7	1.14	0.51	96	1.52	19,2x12,5	411	2.186
10.55	7	7	1.52	0.51	96	1.52	20,2x13,0	485	1.734
13.3	6	7	1.52	0.51	96	1.52	21,2x13,5	574	1.375
16.77	5	7	1.52	0.51	96	2.03	23,6x15,3	718	1.091
21.15	4	7	1.52	0.51	96	2.03	25,0x16,0	856	0.8649
26.67	3	7	1.52	0.51	96	2.03	26,6x17,0	1030	0.686
33.62	2	7	1.52	0.51	96	2.03	28,4x17,9	1247	0.544
42.41	1	19	2.03	0.51	96	2.03	32,9x20,3	1589	0.4313
53.49	1/0	19	2.03	0.51	96	2.03	35,1x21,6	1929	0.3419
67.43	2/0	19	2.03	0.51	96	2.03	37,8x23,1	2358	0.2712
85.01	3/0	19	2.03	0.51	96	2.03	40,7x24,7	2888	0.2151
107.2	4/0	19	2.03	0.51	96	2.03	44,0x26,5	3551	0.1705

Section de noyau et nominale	Conductor		Épaisseur de l'isolation	Conducteur concentrique		Épaisseur du blindage du câble	.	Poids du câble/km	Résistance DC maximale du conducteur (20 ℃)
mm²	Nombre	Diamètre mm	mm	Nombre	Diamètre mm	mm	mm	kg/km	Ω/km ()	Ω/km (concentrique)
Conducteur en cuivre (norme CEI)
2X10	7	1.35	1.55	20	0.85	1.40	11.80	290	1.83	1.90
2X16	7	1.70	1.55	32	0.85	1.40	12.84	420	1.15	1.20
2X25	7	2.14	1.60	29	1.13	1.50	15.02	630	0.727	0.76
2X35	19	1.53	1.65	27	1.35	1.60	17.00	832	0.524	0.55
