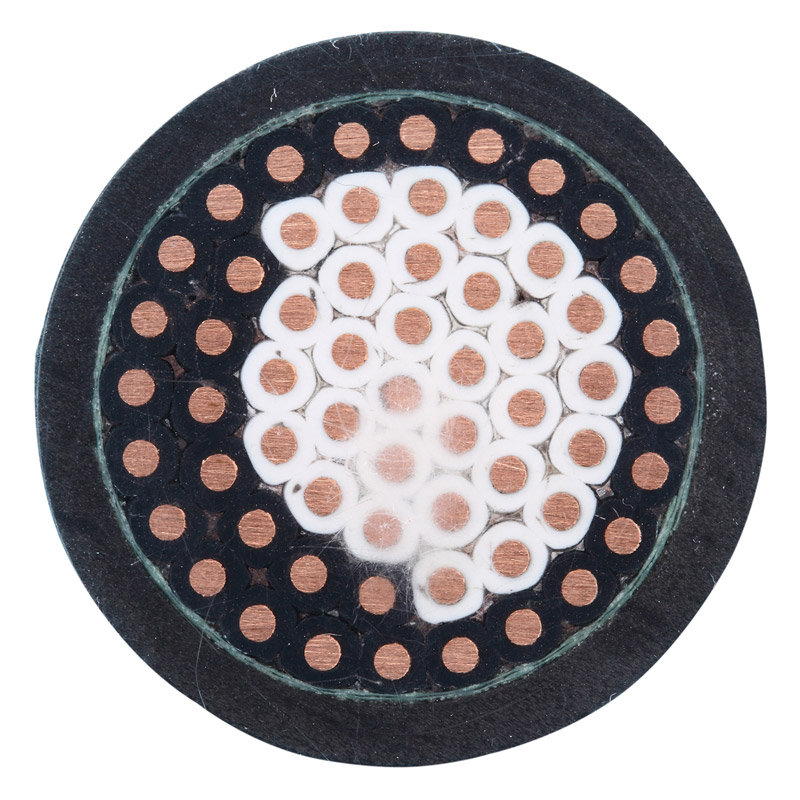

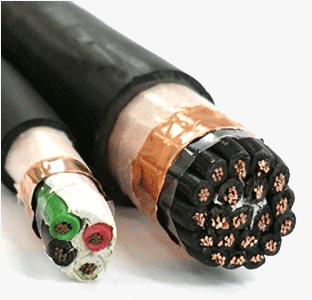

Câble de commande flexible isolé XLPE

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

CONSTRUCTION

PARAMÈTRE

Application:

Le câble de commande isolé au XLPE et gainé de PVC comprend des conducteurs flexibles et des câbles monoconducteurs ou multiconducteurs sans écran pour la transmission de l'alimentation et du signal. Le câble de commande isolé au XLPE et à gaine est largement utilisé dans l'ingénierie, les installations d'usine, la fabrication de véhicules, les usines d'embouteillage et bien d'autres domaines. Il est utilisé en intérieur dans des situations sèches et humides. À condition qu'il soit protégé du soleil ou de tout autre dommage mécanique, le câble de commande peut être utilisé à l'extérieur.

Norme applicable :

GB/T9330-2020, IEC60502-1, BS EN 50525-2-11, VDE0250

Ignifuge selon le test de propagation verticale de la flamme CEI 60332-1

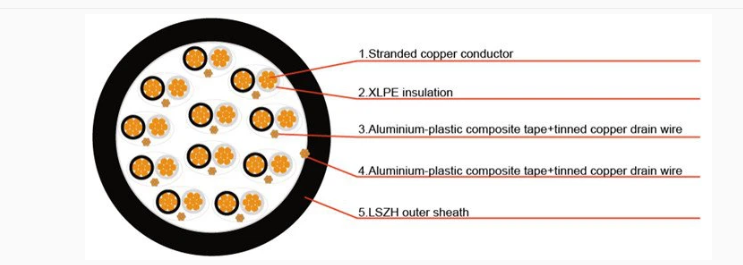

Conductor	Cuivre recuit ou étamé, tailles : 0,5 mm² et 0,75 mm² multibrins (classe 5), 0,5 mm², 1,0 mm² massif (classe 1), 1,5 mm² ou 2,5 mm², multibrins (classe 2) selon BS6360
Isolation	XLPE (Polyéthylène Réticulé) ou PE (facultatif)
Couplage	Deux conducteurs isolés uniformément torsadés ensemble avec un pas ne dépassant pas 100 mm
Code couleur	Voir les informations techniques
Ruban adhésif	Ruban transparent PETP
Écran collectif	Un ruban aluminium/polyester est appliqué sur les paires superposées, côté métallique vers le bas, en contact avec un fil de drainage en cuivre étamé, 0,5 mm².
Gaine extérieure	Gaine LSOH (Low Smoke Zero Halogen) Ignifuge selon IEC60332-3-22 Sans halogène selon IEC60754-1 Faible émission de fumée selon IEC61034-1-2
Couleur de la gaine	Noir ou bleu

Température de fonctionnement	-20C jusqu'à + 90C (installation fixe)
Température de fonctionnement	0C à +50C (pendant le fonctionnement)
Rayon de courbure minimum	5 x diamètre total
Taille de la zone du conducteur		mm	0.5	0.5	0.75	1	1.5
Toronnage de conducteur		N° x mm	1 x 0,8	16 x 0,2	24 x 0,2	1 x 1,13	7x0,53
Résistance maximale du conducteur		ohms/km	36.8	39.7	26.5	18.2	12.3
Résistance d'isolation min.		Gohm/km	5	5	5	5	5
Déséquilibre de capacité à 1 kHz (écran paire à paire)		pF/250m	250
Max. Capacité mutuelle à 1 kHz pour les câbles non OS ou OS		pF/m	115	115	115	115	115
Max. Capacité mutuelle à 1 kHz câbles IS/OS		pF/m	75	75	75	75	75
Max. Rapport L/R pour les noyaux adjacents (Inductance/Résistance)		H/ohm	25	25	25	25	40
Tension d'essai	De noyau à noyau	V	1000	1000	1000	1000	1000
Tension d'essai	Du noyau à l'écran	V	1000	1000	1000	1000	1000
Tension nominale maximale		V	300/500	300/500	300/500	300/500	300/500

Nombre de paires	Nombre et diamètre des fils	Surface nominale de la section transversale du conducteur	Épaisseur nominale de l'isolation	Épaisseur nominale de la gaine	Diamètre nominal du câble	Env. Poids
Nombre de paires	n°/mm	mm2	mm	mm	mm	kg/km
2	1/0,8	0.5	0.5	0.9	9.7	95
5	1/0,8	0.5	0.5	1.2	13	180
10	1/0,8	0.5	0.5	1.2	16.9	310
15	1/0,8	0.5	0.5	1.3	19.7	440
20	1/0,8	0.5	0.5	1.3	22.3	560
30	1/0,8	0.5	0.5	1.5	27.1	820
50	1/0,8	0.5	0.5	2	35	1370
2	16/0,2	0.5	0.6	1.1	11.2	110
5	16/0,2	0.5	0.6	1.2	14.5	250
10	16/0,2	0.5	0.6	1.3	19.3	480
15	16/0,2	0.5	0.6	1.5	22.6	570
20	16/0,2	0.5	0.6	1.5	25.7	780
30	16/0,2	0.5	0.6	1.7	31	1020
50	16/0,2	0.5	0.6	2.2	39.9	1680
2	1/1.13	1	0.6	1.1	11.9	200
5	1/1.13	1	0.6	1.2	15.4	290
10	1/1.13	1	0.6	1.3	20.5	580
15	1/1.13	1	0.6	1.5	24.1	780
20	1/1.13	1	0.6	1.7	27.7	1010
30	1/1.13	1	0.6	2	33.7	1430
50	1/1.13	1	0.6	2.2	42.5	2360
2	7/0,53	1.5	0.6	1.2	13.6	250
5	7/0,53	1.5	0.6	1.3	17.7	460
10	7/0,53	1.5	0.6	1.5	23.9	760
15	7/0,53	1.5	0.6	1.7	28	1020
20	7/0,53	1.5	0.6	2	31.7	1350
30	7/0,53	1.5	0.6	2.2	38.6	1900
50	7/0,53	1.5	0.6	2.2	48.9	3060
