Câble de commande flexible isolé en PVC

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

CONSTRUCTION

PARAMÈTRE

Application:

Câble de commande isolé en PVC et gainé de PVC, doté de conducteurs flexibles et de câbles monoconducteurs ou multiconducteurs sans écran pour la transmission de l'alimentation et du signal. Les câbles de commande isolés et gainés en PVC sont largement utilisés dans l'ingénierie, les installations d'usines, la fabrication de véhicules, les usines d'embouteillage et dans de nombreux autres domaines. Il est utilisé en intérieur dans des situations sèches et humides. À condition qu'il soit protégé du soleil ou de tout autre dommage mécanique, le câble de commande peut être utilisé à l'extérieur.

Norme applicable :

GB/T9330-2020, IEC60502-1, BS EN 50525-2-11, VDE0250

Ignifuge selon le test de propagation verticale de la flamme CEI 60332-1

Taper	Designation	Principales applications
KVV/KYJV	Câble de commande à gaine PVC avec conducteur en cuivre isolé PVC/XLPE	Pour pose fixe en intérieur, dans goulotte ou conduit
KVVP/KYJVP	Conducteur en cuivre isolé XLPE/PVC, câble de commande blindé à gaine PVC	Pour pose fixe en intérieur, dans goulotte ou conduit selon besoin d'écran
KVVP2/KYJVP2	Conducteur en cuivre isolé PVC/XLPE, gaine PVC, ruban de cuivre, câble de commande blindé	Pour pose fixe en intérieur, dans goulotte ou conduit selon besoin d'écran
KVV22/KYJV22	Conducteur en cuivre isolé PVC/XLPE, ruban d'acier à gaine PVC, câble de commande blindé	Pour pose fixe en intérieur, dans goulotte directement enterrée, capable de supporter des forces mécaniques plus importantes
KVV32/KYJV32	Conducteur en cuivre isolé PVC/XLPE, gaine PVC, fil d'acier fin, câble de commande blindé	Pour pose fixe en intérieur, dans goulotte, conduit ou puits, capable de supporter des forces mécaniques plus importantes
KVVR/KYJVR	Conducteur en cuivre isolé PVC/XLPE câble flexible de commande à gaine PVC	Pour pose à l'intérieur sur demande mobile
KVVRP/KYJVRP	Conducteur en cuivre isolé PVC/XLPE, tresse à gaine PVC, câble flexible de commande blindé	Pour la pose à l'intérieur selon les exigences du mobile et de l'écran

Note:

1) Nombre de cœurs préféré : 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61.

2) Les types spéciaux de câbles ignifuges, ignifuges, à faible teneur en fumée et à faible teneur en halogène, à faible teneur en fumée et sans halogène ainsi que résistants aux acides et aux alcalis pour ces câbles peuvent être fournis sur demande

Taper	Tension nominale	Section nominale du conducteur (mm)²）
	V	0.5	0.75	1	1.5	2.5	4	6	10
		Nombre de noyaux
KVV/KYJV	450/750		2~61				2~14		2~10
KVVP/KYJVP
KVVP2/KYJVP2			4~61				4~14		4~10
KVV22/KYJV22			7~61			4~61	4~14		4~10
KVV32/KYJV32			19~61		7~61		4~14		4~10
KVVR/KYJVR		4~61
KVVRP/KYJVRP		4~61			4~48

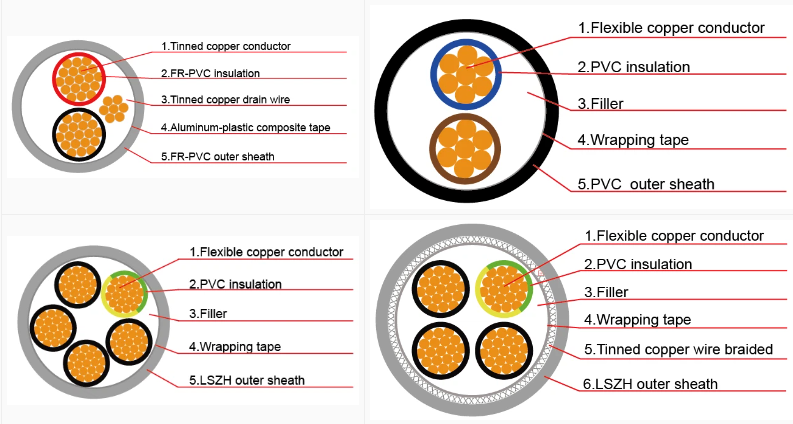

1）Les conducteurs ont trois espèces :

Premier (conducteur solide) (A), deuxième pour l'installation fixe (B) (conducteur toronné) et troisième pour l'exigence mobile (R) (conducteur flexible toronné).

2) La structure et la résistance DC.

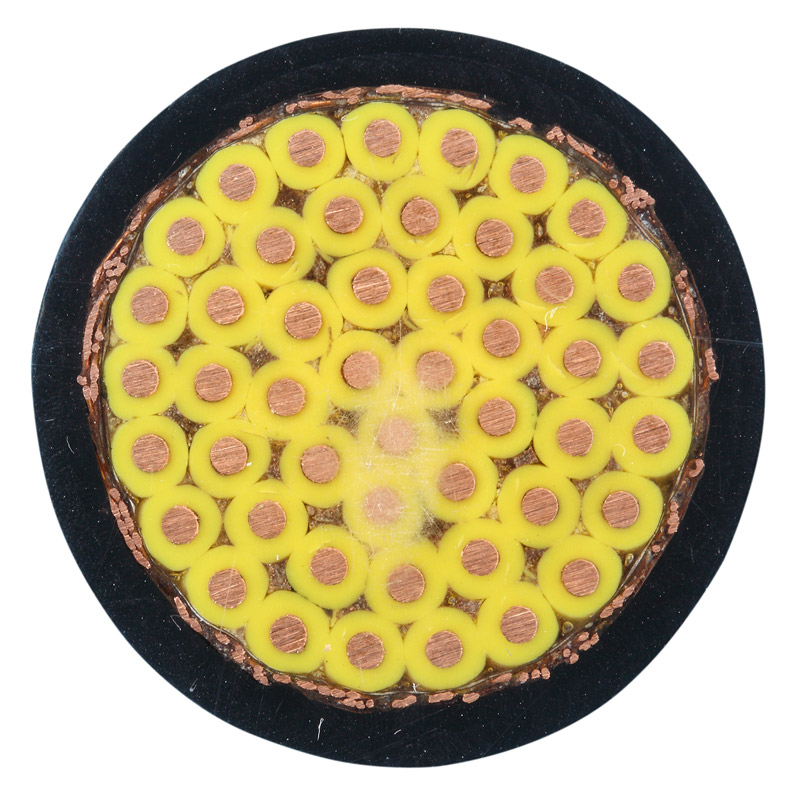

3）La couche d'écran des câbles doit être tressée avec du fil de cuivre ou appliquée de manière hélicoïdale avec du ruban de cuivre.

Section nominale mm²	Structure du conducteur		Résistance CC du conducteur à 20 ℃
Section nominale mm²	Classe	N°/Nom. Diamètre d'un seul fil (mm)	Fil non étamé	Fil étamé
0.5	5	16/0.20	39	40.1
0.75	1	1/0,97	24.5	24.8
0.75	2	7/0,37	24.5	24.8
0.75	5	24/0.20	26	26.7
1	1	1/1.13	18.1	18.2
1	2	7/0,43	18.1	18.2
1	5	32/0,20	19.5	20
1.5	1	1/1.38	12.1	12.2
1.5	2	7/0,52	12.1	12.2
1.5	5	30/0,25	13.3	13.7
2.5	1	1/1.78	7.41	7.56
2.5	2	7/0,68	7.41	7.56
2.5	5	50/0,25	7.98	8.21
4	1	1/2.25	4.61	4.7
4	2	7/0,85	4.61	4.7
6	1	1/2.76	3.08	3.11
6	2	7/1.04	3.08	3.11
10	2	7/1.35	1.83	1.84

N°×Nom. mm²	Le plus grand diamètre de câbles							Poids calculé des câbles (kg/km)
N°×Nom. mm²	KVV	KVVP	KVVP2	KVV22	KVV32	KVVR	KVVRP	KVV	KVVP	KVVP2	KVV22	KVV32	KVVR	KVVRP
2×0,75	8	9.3	—	—	—	—	—	72	114	—	—	—	—	—
2×1,0	8.3	9.6	—	—	—	—	—	81	124	—	—	—	—	—
2×1,5	9.3	10.6	—	—	—	—	—	109	157	—	—	—	—	—
2×2,5	10.8	11.9	—	—	—	—	—	154	201	—	—	—	—	—
2×4	11.8	13.9	—	—	—	—	—	187	346	—	—	—	—	—
2×6	13	15	—	—	—	—	—	241	351	—	—	—	—	—
2×10	16.3	17.8	—	—	—	—	—	391	502	—	—	—	—	—
2×0,75	8.3	9.6	—	—	—	—	—	87	130	—	—	—	—	—
3×1,0	8.8	10	—	—	—	—	—	98	143	—	—	—	—	—
3×1,5	9.9	11.1	—	—	—	—	—	127	177	—	—	—	—	—
3×2,5	11.3	12.6	—	—	—	—	—	181	238	—	—	—	—	—
3×4	12.5	14.5	—	—	—	—	—	234	347	—	—	—	—	—
3×6	13.3	15.8	—	—	—	—	—	329	470	—	—	—	—	—
3×10	17.3	18.7	—	—	—	—	—	511	632	—	—	—	—	—
4×0,5	—	—	—	—	—	8.7	9.9		153	—	—	—	96	141
4×0,75	9.1	10.3	9.2	—	—	9.3	10.5	104	163	144	—	—	114	164
4×1.0	9.5	10.7	9.6	—	—	9.6	10.8	119	203	153	—	—	123	179
4×1,5	10.7	11.9	10.7	—	—	10.9	12.1	156	330	192	—	—	158	210
4×2,5	12.4	14.4	12.9	—	—	12.5	14.6	226	436	276	—	—	228	336
4×4	14.3	15.7	14	16.5	19.6	—	—	315	530	367	505	856	—	—
4×6	15.6	17	15.2	17.8	20.2	—	—	413	768	467	619	995	—	—
4×10	18.9	20.8	19.8	22.4	25.8	—	—	644	—	728	947	1584	—	—
5×0,5	—	—	—	—	—	9.3	10.5	—	162		—	—	108	164
5×0,75	9.8	11	9.9	—	—	10	11.2	119	193	152	—	—	122	174
5×1,0	10.2	11.4	10.3	—	—	10.4	11.6	142	248	174	—	—	148	208
5×1,5	11.6	12.8	12.23	—	—	11.9	13.1	190	390	226	—	—	200	267
5×2,5	14.1	15.5	13.91	—	—	14.3	15.7	290	501	325	—	—	296	399
5×3	15.5	16.9	15.18	17.6	20.8	—	—	383	626	427	586	962	—	—
5×6	17	18.4	16.55	19.5	22.2	—	—	505		567	737	1130	—	—
5×10	21.8	22.6	22.2	24.1	27.6	—	—	830	986	924	1125	1814	—	—
7×0,5	—	—	—	—	—	10	11.2	—	—	—	—	—	118	164
7×0,75	10.5	11.7	10.5	13.7	—	10.8	12	146	202	178	317	—	149	218
7×1,0	11	12.2	11	14.2	—	11.2	12.4	169	216	209	354	—	172	224
7×1,5	12.5	14.4	13.1	15.6	17.6	12.8	14.7	225	330	289	425	712	233	338
7×2,5	15.3	16.7	14.9	17.5	20.6	15.4	16.8	353	471	398	554	923	359	482
7×4	16.8	18.2	16.3	18.9	22	—	—	473	601	527	701	1108	—	—
7×6	18.5	19.9	17.9	20.9	24.3	—	—	652	789	717	900	1484	—	—
7×10	23.6	24.2	24.1	28	29.5	—	—	1082	1216	1145	1397	2140	—	—
8×0,5	—	—	—	—	—	10.5	11.7	—	—	—	—	—	126	174
8×0,75	11	12.2	11.7	14.3	—	11.3	12.5	166	217	206	344	—	174	229
8×1,0	11.6	13.5	12.2	14.8	—	11.8	13.6	193	243	230	378	—	196	254
8×1,5	13.9	15.3	13.7	16.3	19.4	14.2	15.6	277	387	312	467	811	285	393
8×2,5	16.1	17.5	15.7	18.3	21.4	16.3	17.7	405	524	486	614	1002	412	536
8×4	17.8	19.6	17.7	20.2	23.7	—	—	545	681	589	789	1354	—	—
8×6	20.1	21.5	19.3	21.9	25.4	—	—	748	898	792	989	160	—	—
8×10	25.1	26.1	25.5	27.5	30.9	—	—	1210	1386	1236	1542	2332	—	—
10×0,5	—	—	—	—	—	12.2	14.1	—	—	—	—	—	147	194
10×0,75	12.9	15	13.5	16	—	13.3	15.3	205	300	214	—	—	216	310
10×1,0	14.3	15.7	14.1	16.7	—	14.5	15.9	256	368	300	449	—	269	386
10×1,5	16.3	17.7	16	18.5	21.6	16.7	18.1	340	456	387	558	957	352	472
10×2,5	19.1	20.5	18.9	21.5	24.9	19.3	20.7	500	636	572	753	1362	516	647
10×4	22.1	22.9	21.4	23.3	26.8	—	—	721	863	787	956	1618	—	—
10×6	24.4	25.4	23.4	25.4	28.8	—	—	956	1108	992	1203	1931	—	—
10×10	29.9	30.9	30.3	33	37.9	—	—	1523	1648	1590	—	3160	—	—
12×0,5	—	—	—	—	—	12.6	14.4	—	—	—	—	—	176	224
12×0,75	13.9	15.3	13.8	16.4	—	14.3	15.7	240	345	301	—	—	252	356
12×1,0	14.7	16.1	14.5	17	—	14.9	16.3	289	396	312	485	—	295	403
12×1,5	16.7	18.1	16.4	19	22.1	17.2	18.6	386	498	423	609	1018	394	512
12×2,5	19.6	21.5	19.5	22	25.5	20.5	21.7	572	703	654	829	1455	581	712
12×4	22.8	23.6	22	24	27.4	—	—	825	970	887	1061	1744	—	—
12×6	25.2	26.2	24.1	26.1	29.5	—	—	1102	1276	1189	1356	2100	—	—
14×0,5	—	—	—	—	—	13.2	15.2	—	—	—	—	—	198	246
14×0,75	14.6	16	14.4	17	—	15	16.4	285	396	312	—	—	296	408
14×1,0	15.4	16.8	15.1	17.7	—	15.6	17	321	443	398	530	—	333	457
14×1,5	17.5	18.9	17.2	20.2	23.6	18	19.7	432	550	492	684	1248	445	564
14×2,5	21.2	22.5	20.4	22.9	26	21.5	22.7	670	800	721	913	1563	683	814
14×4	23.9	24.7	23	25	28.5	—	—	929	1078	973	1171	1888	—	—
14×6	26.4	27.4	25.3	27.2	30.7	—	—	1246	1300	1203	1508	2290	—	—
16×0,5	—	—	—	—	—	14.5	15.9	—	—	—	—	—	246	291
16×0,75	15.3	16.7	15.1	17.6	—	15.7	17.1	312	423	400	—	—	323	441
16×1,0	16.1	17.5	15.8	18.4	—	16.4	17.8	359	469	389	576	—	373	487
16×1,5	18.4	19.8	18	21	24.5	18.9	20.3	485	596	489	745	1337	496	614
16×2,5	22.8	23.6	22	23.9	27.4	23	23.8	775	880	789	1005	1687	787	892
19×0,5	—	—	—	—	—	15.2	16.6	—	—	—	—	—	287	346
19×0,75	16	17.4	15.8	18.3	21.4	16.5	17.9	347	456	386	—	637	359	473
19×1,0	16.9	18.3	16.6	19.5	22.2	17.2	18.6	408	517	413	645	1039	421	529
19×1,5	19.4	21.2	19.3	21.9	25.4	20.5	21.7	533	674	612	824	1442	564	696
19×2,5	23.9	24.7	23	25	28.5	24.2	25	1053	1053	986	1119	1834	898	1069
24×0,5	—	—	—	—	—	17.4	18.8	—	—	—	—	—	327	396
24×0,75	18.4	19.8	18	21	24.5	19	20.4	400	523	476	—	1021	414	536
24×1,0	19.5	21.4	19.4	22	25.5	19.8	21.7	510	634	580	776	1401	516	656
24×1,5	23.5	24.3	22.9	24.8	28.3	24.2	25	744	866	792	1001	1709	759	884
24×2,5	27.7	28.7	26.6	28.5	32	28.1	29.1	1110	1258	1179	1376	2199	1128	1279
27×0,5	—	—	—	—	—	17.8	19.2	—	—	—	—	—	359	489
27×0,75	18.8	20.2	18.8	21.4	24.8	19.4	20.8	476	600	503	—	1180	492	634
27×1,0	20.5	21.8	19.8	22.4	25.8	20.8	22.1	578	713	612	821	1458	596	737
27×1,5	24	24.8	23.3	25.3	28.7	24.6	25.4	807	957	886	1063	1788	824	983
27×2,5	28.3	29.3	27.1	29.1	32.5	28.6	29.6	1209	1359	1286	1480	2316	1225	1378
30×0,5	—	—	—	—	—	18.4	19.8	—	—	—	—	—	396	554
30×0,75	19.4	21.3	19.4	22	25.4	20.6	21.9	523	635	600	—	1240	539	658
30×1,0	21.6	22.4	20.5	23	26.5	22	22.8	651	786	725	883	1536	667	799
30×1,5	24.8	25.8	24.1	26	29.5	25.5	26.5	882	1093	891	1150	1893	897	1123
30×2,5	29.3	30.3	28.1	30.8	35.6	29.7	30.7	1327	1473	1384	1808	2851	1343	1496
37×0,5	—	—	—	—	—	19.7	21.5	—	—	—	—	—	470	594
37×0,75	21.9	22.7	21.4	23.3	26.8	22.5	23.3	600	704	588	—	1398	616	731
37×1,0	23.2	24	22.5	24.4	27.9	23.5	24.3	771	912	887	1013	1710	792	945
37×1,5	26.4	27.6	25.8	27.7	31.2	27.4	28.4	1050	1196	1105	1331	2127	1072	1224
37×2,5	31.5	33.2	30.8	33.5	37.6	31.9	33.6	1591	1741	1681	2139	3213	1612	1768
44×0,5	—	—	—	—	—	22.4	23.8	—	—	—	—	—	540	620
44×0,75	24.3	25.3	23.7	25.6	29.1	25.1	26.1	745	887	809	—	1576	764	908
44×1,0	25.8	27	24.9	26.9	30.4	26.2	27.2	915	1035	987	1184	1952	938	1076
44×1,5	29.7	30.7	28.7	32.1	36.2	30.6	31.6	1251	1394	1315	1817	2838	1274	1421
44×2,5	36	37.2	34.3	37.5	41.2	36.4	37.6	1950	2100	2018	2532	3699	1974	2128
48×0,5	—	—	—	—	—	23.3	24.1	—	—	—	—	—	598	686
48×0,75	24.7	25.7	24	26	29.4	25.4	26.4	832	927	887	—	1789	854	958
48×1,0	26.2	27.2	25.3	27.3	30.7	26.6	27.6	967	1097	1023	1236	2018	986	1118
48×1,5	30.2	31.2	29.2	32.6	36.7	31.1	32.1	1326	1487	1397	1890	2935	1352	1508
48×2,5	36.5	37.2	34.9	38.1	41.6	37	38.2	2070	2147	2097	2662	3843	2094	2178
52×0,5	—	—	—	—	—	23.9	24.7	—	—	—	—	—	634	763
52×0,75	25.3	26.3	24.6	26.6	30	26.1	27.1	898	1009	935		1920	912	1034
52×1,0	26.9	27.9	26	27.9	31.4	27.3	28.3	1035	1187	1113	1305	2109	1056	1214
52×1,5	31	32.6	30.6	33.3	36.3	31.9	—	1420	1578	1493	1997	3068	1449	—
52×2,5	37.5	39.2	35.8	39	41.5	38	—	222	2396	2298	2819	4032	2249	—
61×0,5	—	—	—	—	—	25.2	26.2	—	—	—	—	—	689	812
61×0,75	26.8	27.8	26	27.9	31.4	27.6	28.6	967	1087	1025	—	2084	991	1109
61×1,0	28.4	29.4	27.4	29.3	32.8	28.8	29.8	1186	1316	1256	1470	2314	1209	1348
