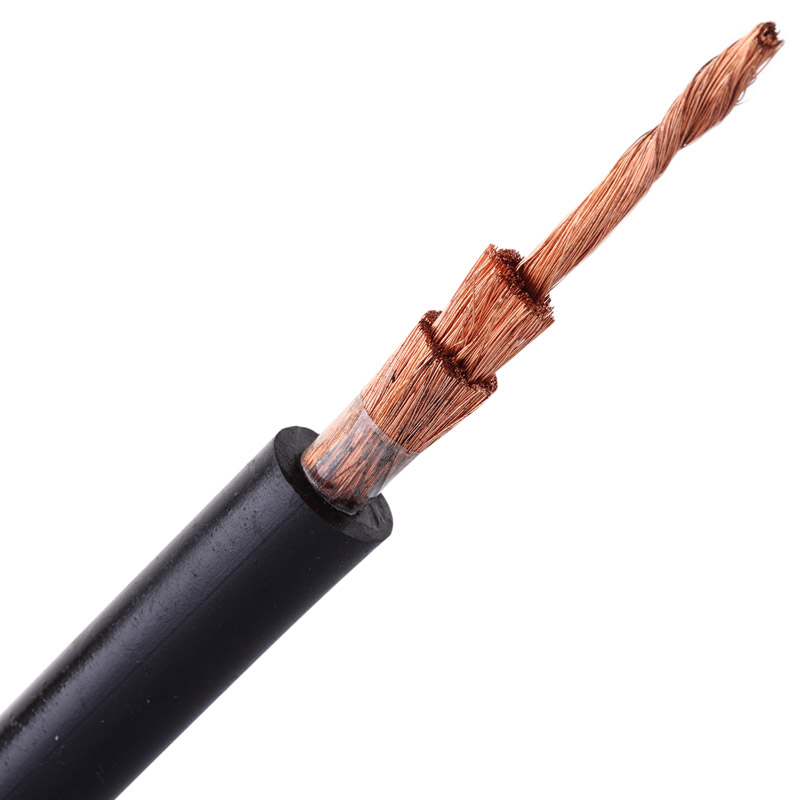

Ces câbles en caoutchouc sont conçus pour offrir une grande flexibilité et ont la capacité de résister aux intempéries, aux huiles/graisses, aux contraintes mécaniques et thermiques.
Les principales fonctionnalités incluent :
- Haute flexibilité : la construction des câbles en caoutchouc permet une flexion et une maniabilité supérieures, ce qui les rend faciles à installer et à acheminer.
- Résistance aux intempéries : L'isolation en caoutchouc robuste protège les câbles des éléments, garantissant des performances fiables dans diverses conditions météorologiques.
- Résistance à l'huile et à la graisse : Les câbles peuvent résister à l'exposition aux fluides industriels, tels que l'huile et la graisse, sans compromettre leur intégrité.
- Durabilité mécanique : Les câbles sont conçus pour résister aux contraintes mécaniques, aux impacts et à l'abrasion, garantissant ainsi une longue durée de vie.
- Stabilité thermique : Les câbles peuvent fonctionner de manière fiable sur une large plage de températures, du froid extrême à la chaleur élevée.
Ces câbles en caoutchouc conviennent à une variété d'applications, notamment :
- Équipements de manutention : alimenter les machines de manutention mobiles et fixes dans les entrepôts et les installations de production.
- Alimentations mobiles : fournissant une alimentation fiable pour les outils, les équipements et les configurations électriques temporaires du chantier.
- Systèmes de scène et audiovisuels : alimentation de l'éclairage de scène, des systèmes de sonorisation et d'autres équipements audiovisuels dans les contextes d'événements et de divertissement.
- Zones portuaires et barrages : fourniture d'électricité dans des environnements industriels difficiles, tels que les ports, barrages et autres installations adjacentes à l'eau.
- Drainage et traitement de l'eau : fonctionne de manière fiable dans des environnements humides et corrosifs, tels que les usines de traitement des eaux usées et les systèmes de drainage.
- Environnements froids : maintien des performances dans des conditions de températures extrêmement basses, telles que dans les entrepôts réfrigérés ou dans les applications hivernales extérieures.
- Paramètres industriels sévères : résister aux rigueurs des applications industrielles exigeantes, notamment l'exploitation minière, la fabrication et la construction lourde.
Standard
Ces câbles ronds en caoutchouc flexibles sont conformes aux normes telles que IEC245, BS6195, BS EN 50525-2-21, BS EN 50525-3-21, VDE et CENELEC.
Tension nominale : Uo/U 450/750 V
Conducteur : cuivre flexible de classe 5.
Température nominale
Fixe : -30°C à +60°C
Installations fixes protégées : +85°C
Flexion : -15°C à +60°C minimum
Rayon de courbure
Fixe : 4 x diamètre total
Flexion : 6 x diamètre total

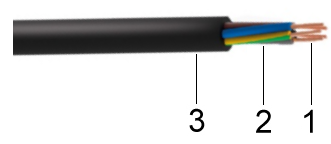

1. conducteur en cuivre de classe 5
2. isolation en caoutchouc
3. gaine en caoutchouc
1 | 2 | 3 | 4 |
Numéro et nominatif section des conducteurs | Épaisseur de l'isolant | Epaisseur de la gaine | Résistance maximale du conducteur à 20℃ |
mm2 | mm | mm | Ω/km |
1x1,5 | 0.8 | 1.2 | 13.3 |
1x2,5 | 0.9 | 1.2 | 7.98 |
1x4 | 1.0 | 1.2 | 4.95 |
1x6 | 1.0 | 1.2 | 3.30 |
1x10 | 1.2 | 1.4 | 1.91 |
1x16 | 1.2 | 1.4 | 1.21 |
1x25 | 1.4 | 1.6 | 0.780 |
1x35 | 1.4 | 1.6 | 0.554 |
1x50 | 1.6 | 1.8 | 0.386 |
1x70 | 1.6 | 1.8 | 0.272 |
1x95 | 1.8 | 2.2 | 0.206 |
1x120 | 1.8 | 2.2 | 0.161 |
1x150 | 2.0 | 2.5 | 0.129 |
1x185 | 2.2 | 2.7 | 0.106 |
1x240 | 2.4 | 3.0 | 0.0801 |
2x1,5 | 0.8 | 1.5 | 13.3 |
2x2,5 | 0.9 | 1.7 | 7.98 |
2x4 | 1.0 | 1.8 | 4.95 |
2x6 | 1.0 | 2.0 | 3.30 |
2x10 | 1.2 | 3.1 | 1.91 |
2x16 | 1.2 | 3.3 | 1.21 |
2x25 | 1.4 | 3.6 | 0.780 |
3x1,5 | 0.8 | 1.6 | 13.3 |
3x2,5 | 0.9 | 1.8 | 7.98 |
3x4 | 1.0 | 1.9 | 4.95 |
3x6 | 1.0 | 2.1 | 3.30 |
3x10 | 1.2 | 3.3 | 1.91 |
3x16 | 1.2 | 3.5 | 1.21 |
3x25 | 1.4 | 3.8 | 0.780 |
4x1,5 | 0.8 | 1.7 | 13.3 |
4x2,5 | 0.9 | 1.9 | 7.98 |
4x4 | 1.0 | 2.0 | 4.95 |
4x6 | 1.0 | 2.3 | 3.30 |
4x10 | 1.2 | 3.4 | 1.91 |
4x16 | 1.2 | 3.6 | 1.21 |
4x25 | 1.4 | 4.1 | 0.780 |
5x1,5 | 0.8 | 1.8 | 13.3 |
5x2,5 | 0.9 | 2.0 | 7.98 |
5x4 | 1.0 | 2.2 | 4.95 |
5x6 | 1.0 | 2.5 | 3.30 |
5x10 | 1.2 | 3.6 | 1.91 |
5x16 | 1.2 | 3.9 | 1.21 |
5x25 | 1.4 | 4.4 | 0.780 |
