Application
Ces câbles sont conçus pour offrir une grande flexibilité et ont la capacité de résister aux intempéries, aux huiles/graisses, aux contraintes mécaniques et thermiques. Les applications incluent les équipements de manutention, les alimentations mobiles, les chantiers, les équipements scéniques et audiovisuels, les zones portuaires et les barrages. Également destiné à une utilisation dans le drainage et le traitement des eaux, les environnements froids et les environnements industriels sévères.
Standard
IEC245 BS6195, BS EN 50525-2-21 et BS EN 50525-3-21 ainsi que VDE et CENELEC
Tension nominale : Uo/U 450/750 V
Conducteur : cuivre flexible de classe 5.
Température nominale
Fixe : -30°C à +60°C
Installations fixes protégées : +85°C
Flexion : -15°C à +60°C minimum
Rayon de courbure
Fixe : 4 x diamètre total
Flexion : 6 x diamètre total

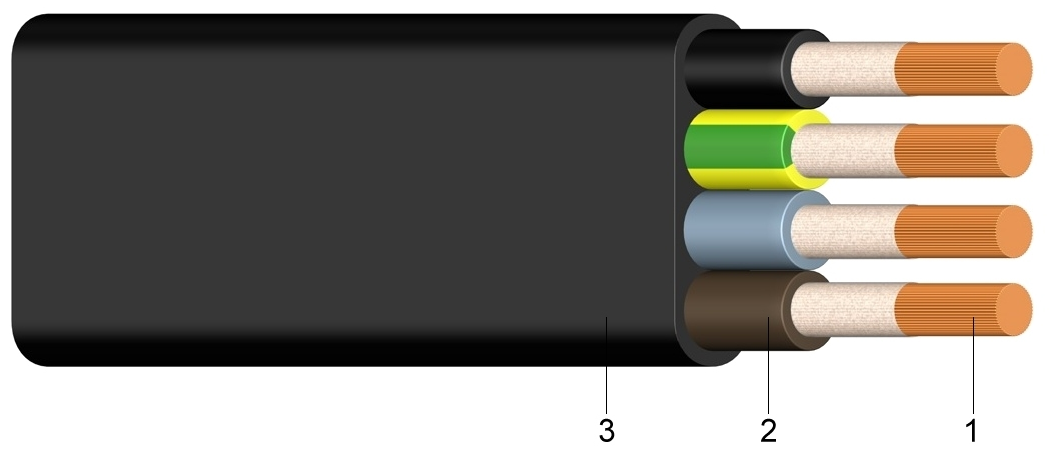

1. conducteur en cuivre de classe 5
2. isolation en caoutchouc
3. gaine en caoutchouc
Numéro et nominatif section des conducteurs | Épaisseur de l'isolant | Epaisseur de la gaine | Résistance maximale du conducteur à 20℃ |
4x1,5 | 0.8 | 1.2 | 13.3 |
4x2,5 | 0.9 | 1.2 | 7.98 |
4x4 | 1.0 | 1.3 | 4.95 |
4x6 | 1.0 | 1.3 | 3.30 |
4x10 | 1.2 | 1.5 | 1.91 |
4x16 | 1.2 | 1.5 | 1.21 |
4x25 | 1.4 | 1.8 | 0.780 |
4x35 | 1.4 | 1.8 | 0.554 |
4x50 | 1.6 | 2.0 | 0.386 |
5x1,5 | 0.8 | 1.2 | 13.3 |
5x2,5 | 0.9 | 1.2 | 7.98 |
5x4 | 1.0 | 1.3 | 4.95 |
5x6 | 1.0 | 1.3 | 3.30 |
5x10 | 1.2 | 1.5 | 1.91 |
5x16 | 1.2 | 1.5 | 1.21 |
5x25 | 1.4 | 1.8 | 0.780 |
5x35 | 1.4 | 1.8 | 0.554 |
5x50 | 1.6 | 2.0 | 0.386 |
