Aperçu:

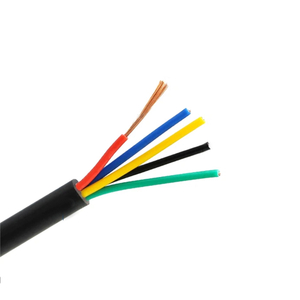

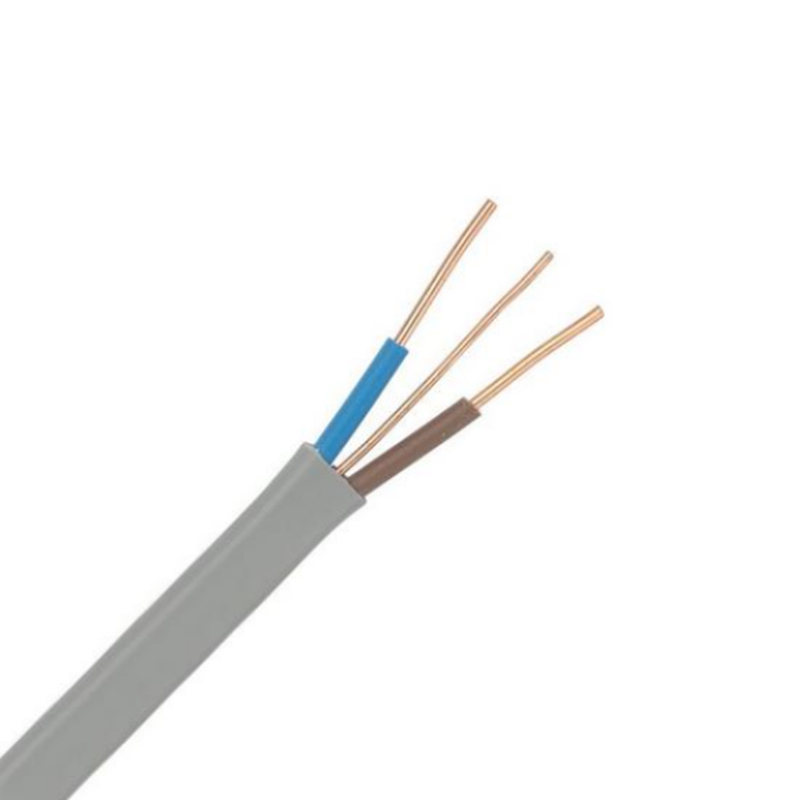

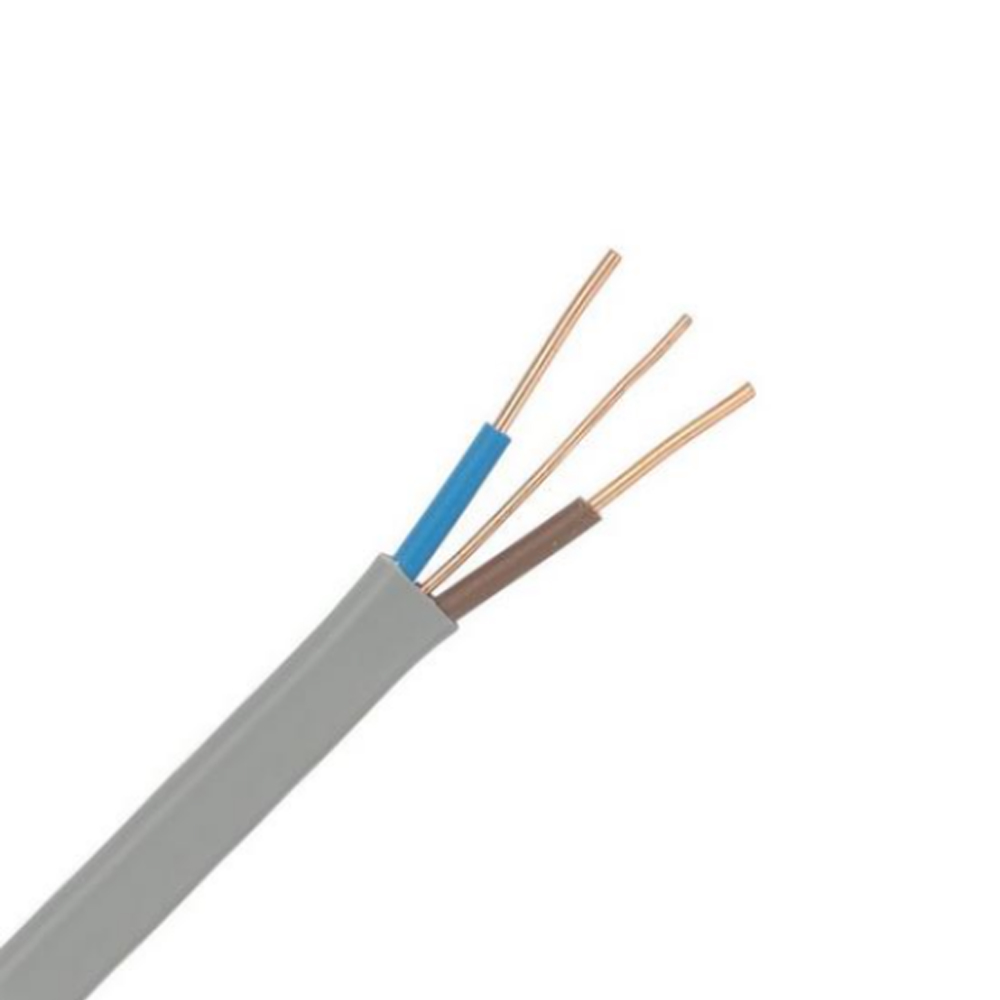

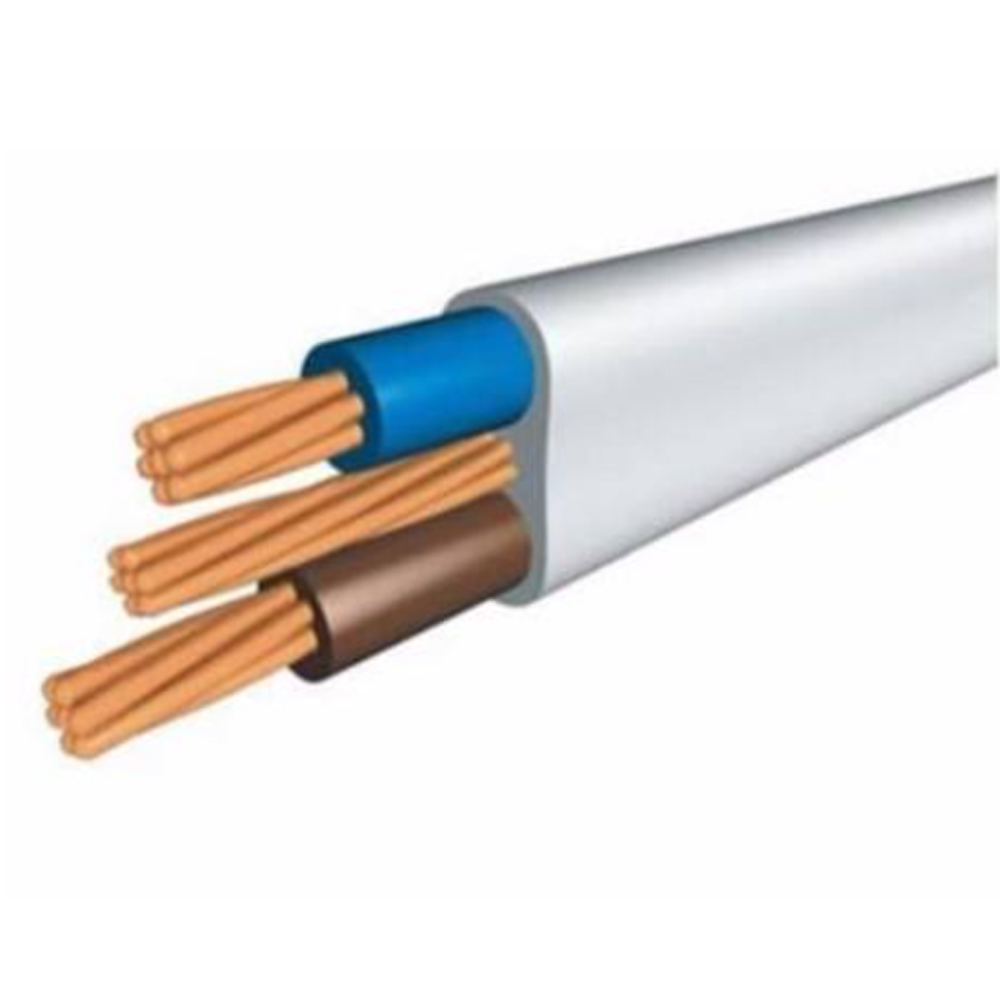

Le câble T&E peut être installé dans des installations de câblage fixe dans des locaux secs ou humides clipsés sur surface, sur goulottes ou à l'air libre où il n'y a aucun risque de dommages mécaniques. Il convient à la pose dans des conduits ou des goulottes où une protection mécanique est requise. Le câble Twin et Earth est un câble de câblage et d'éclairage fixe général, contenant trois conducteurs. Comme son nom l'indique, il existe une paire ou deux conducteurs porteurs de courant, tous deux isolés individuellement, et un conducteur nu qui constitue le circuit de protection central (CPC) ou la terre.
Norme applicable :
BS6004, BS7211, EN60228
Chef d'orchestre :
1 mm² à 2,5 mm² : cuivre massif de classe 1
4 mm² à 16 mm² : cuivre toronné de classe 2
Conducteur de protection de circuit (terre)
1 mm² à 2,5 mm² : cuivre massif de classe 1
4 mm² à 16 mm² : cuivre toronné de classe 2
Isolation
PVC (chlorure de polyvinyle) /XLPE (polyéthylène réticulé)
Gaine
PVC (chlorure de polyvinyle) /LSZH (faible fumée et zéro halogène)
Identification de base
2 noyaux : bleu marron
3 noyaux : marron noir gris
CROIX NOMINALE ZONE DE COUPE mm² | RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20^C ohms/km | ||
Fils simples | |||
1 | 18.1 | ||
1.5 | 12.1 | ||
2.5 | 7.41 | ||
4 | 4.61 | ||
6 | 3.08 | ||
10 | 1.83 | ||
Capacité de charge actuelle | |||
CROIX NOMINALE ZONE DE COUPE mm² | MÉTHODE DE RÉFÉRENCE A DANS CONDUIT DANS LE MUR) Ampères | MÉTHODE DE RÉFÉRENCE C* (COUPÉ DIRECT) Ampères | TENSION BAISSE Suis |
1 | 11.5 | 16 | 44 |
1.5 | 14.5 | 20 | 29 |
2.5 | 20 | 27 | 18 |
4 | 26 | 37 | 11 |
6 | 32 | 47 | 7.3 |
10 | 44 | 64 | 4.4 |
6 | 57 | 85 | 2.8 |
Nombre de cœurs | CSA(mm2) | Nom. Épaisseur d'isolation (mm) | Diamètre global nominal (mm) | Diamètre global nominal (mm) | Diamètre global nominal (mm) | Nom. Diam. hors tout (mm) | Poids approximatif (KG/KM) |
2 | 1 | 1 | 1 | 0.6 | 0.9 | 4,35*7,95 | 68 |
2 | 1.5 | 1 | 1 | 0.7 | 0.9 | 4,85*8,9 | 87 |
2 | 2.5 | 1 | 1.5 | 0.8 | 1 | 5,65*10,65 | 120 |
2 | 4 | 2 | 1.5 | 0.8 | 1 | 6,3*11,95 | 172 |
2 | 6 | 2 | 2.5 | 0.8 | 1.1 | 7,1*13,7 | 235 |
2 | 10 | 2 | 4 | 1 | 1.2 | 8,7*17,25 | 373 |
2 | 16 | 2 | 6 | 1 | 1.3 | 9,85*20 | 530 |
2 | 1 | 1 | 1 | 0.6 | 0.9 | 4,35*9,8 | 91 |
2 | 1.5 | 1 | 1 | 0.7 | 0.9 | 4,85*11,2 | 115 |
