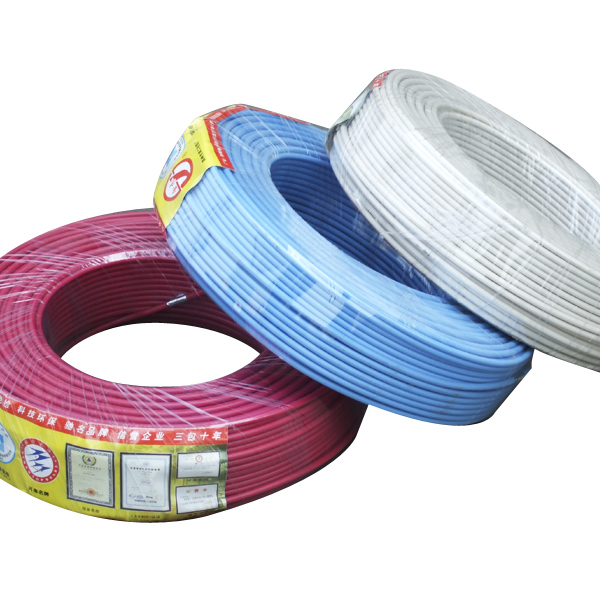

Fil électrique gainé de PVC rigide

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

DÉTAILS

PARAMÈTRE

Aperçu:

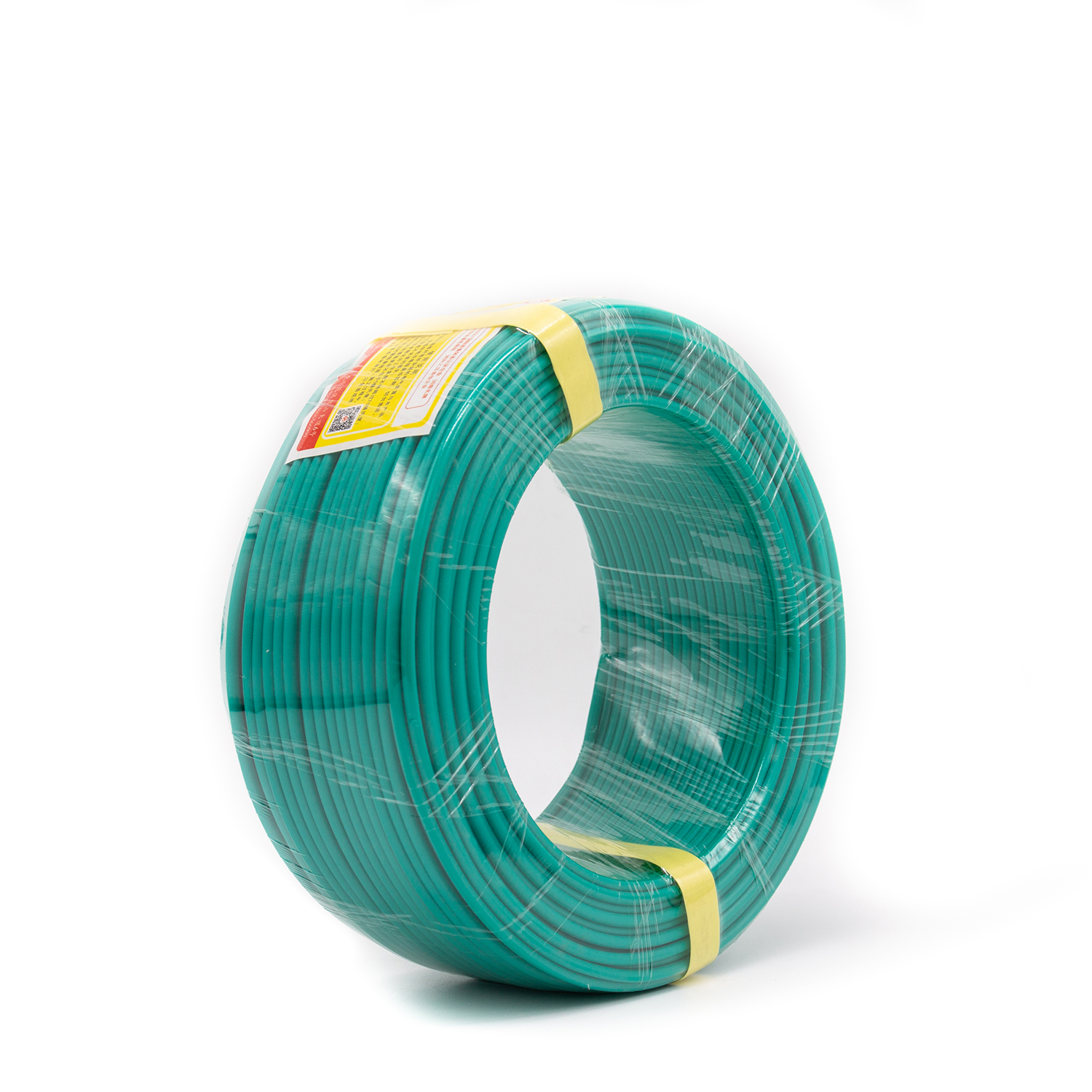

H07V-U/BV (Cu/PVC) avec isolation PVC. Le câble H07V-U est également appelé fil de construction ou fil électrique. Les câbles H07V-U ont une taille normale de 1 à 10 mm².

Norme applicable :

Nous fournissons ce câble H07V-U conforme à la norme IEC60227, BS EN 50525-2-31 avec une tension de 450/750 V. Pour l'Australie et la Nouvelle-Zélande, norme AS/NZS 5000.1

Données techniques

Plage de température	souple +5°C à +70°C fixe -30°C à +80°C
Tension nominale	AC U₀/U 450/750 V
Tension d'essai	2500 V
Rayon de courbure minimum	fixe 4x Ø extérieur

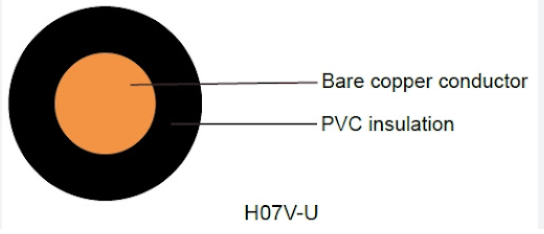

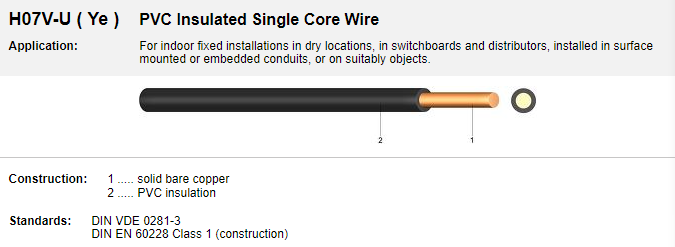

Structure du câble

· Conducteur en cuivre nu, solide selon. selon DIN VDE 0295 classe 1 / CEI 60228 classe 1

· Isolation du noyau : PVC selon. selon DIN VDE 0207-363-3 / DIN EN 50363-3 (type de composé TI1)

· Identification du noyau : voir fiche technique

Propriétés

· les matériaux utilisés lors de la fabrication sont sans cadmium, ne contiennent pas de silicone et sont exempts de substances nocives pour les propriétés mouillantes des laques

Tests

· ignifuge selon. selon DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / CEI 60332-1-2

· certifications et agréments :

· HAR

· CAE

Remarques

· le conducteur est de construction métrique (mm²), les numéros AWG sont approximatifs et sont à titre de référence uniquement

Application

· Installation dans des conduits électriques, sur ou sous du plâtre ou des systèmes fermés similaires. Convient pour une installation protégée et fixe dans des systèmes d'éclairage ou des appareils de commutation et de commande jusqu'à et y compris une tension alternative de 1 000 V ou une tension continue jusqu'à 750 V par rapport à la terre. Ne convient pas à la pose directe dans les échelles à câbles et les chemins de câbles, sauf comme câble de compensation de potentiel.

ASC	Épaisseur d'isolation (mm)	Diamètre global (mm)	Poids total (mm)	Couleurs disponibles

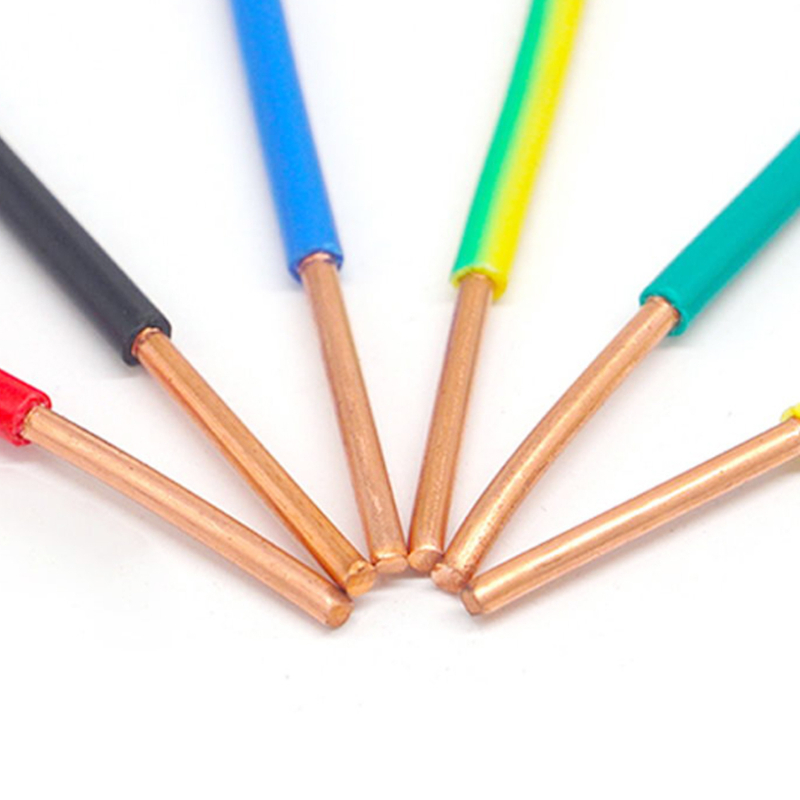

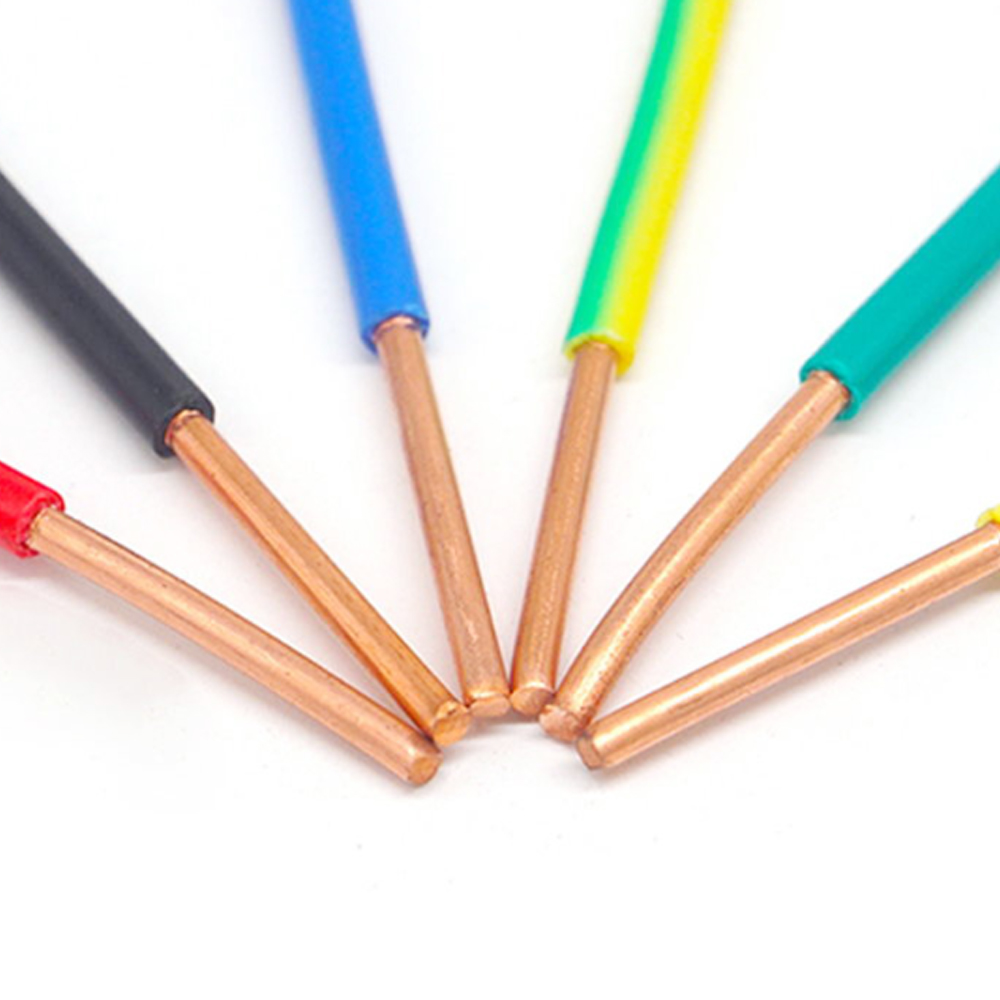

1*1.5mm²	0.7	2.8	20.0	Bleu, Y/G, jaune, rouge, noir et gris
1*2.5mm²	0.8	3.4	31.2	Bleu, Y/G, jaune, rouge, noir et gris
1*4	0.8	3.9	46.1	Bleu, Y/G, jaune, rouge, noir et gris
1*6	1.0	4.4	65.7	Bleu, Y/G, jaune, rouge, noir et gris
1*10	1.0	5.6	108.0	Bleu, Y/G, jaune, rouge, noir et gris
