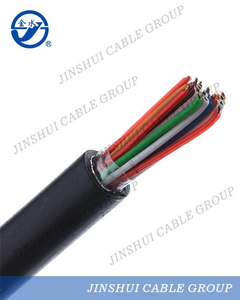

Câble de commande isolé en PVC avec conducteur en cuivre
1. Les produits de câbles de commande peuvent être fabriqués conformément à la norme GB/T9330-2008. Les câbles de commande conviennent à la connexion des équipements électriques de contrôle et des compteurs d'instruments, à la surveillance et au contrôle du circuit de retour, à la protection et à la mesure dans l'unité de distribution d'énergie dans le cas où la tension nominale peut atteindre 450/750 V AC.
2. Conditions de service
(1) La température de fonctionnement à long terme du conducteur du câble isolé en PVC est de 70oC
(2)La température de pose des câbles ne peut pas être inférieure à 0oC. Rayon de courbure admissible
(3) câble non armé : r≥6D ; (D : diamètre extérieur du câble) ; câble blindé ou blindé en ruban de cuivre : r≥12D ; câble flexible blindé : r≥6D
TAPER | NOM | Zone de section (mm2) |
|
| |||||
| 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 |
| |
| Nombre de noyau | Site de candidature | |||||||
KVV | Conducteur en cuivre, câble de commande isolé et gainé de PVC | 2-48 | 2-14 | 2-10 | Installation permanente à l'intérieur, dans des goulottes de câbles ou des canalisations | ||||
ZR-KVV | Conducteur en cuivre ignifuge, câble de commande isolé et gainé de PVC | ||||||||
NH-KVV | Conducteur en cuivre, ruban mica résistant au feu, câble de commande isolé et gainé en PVC | ||||||||

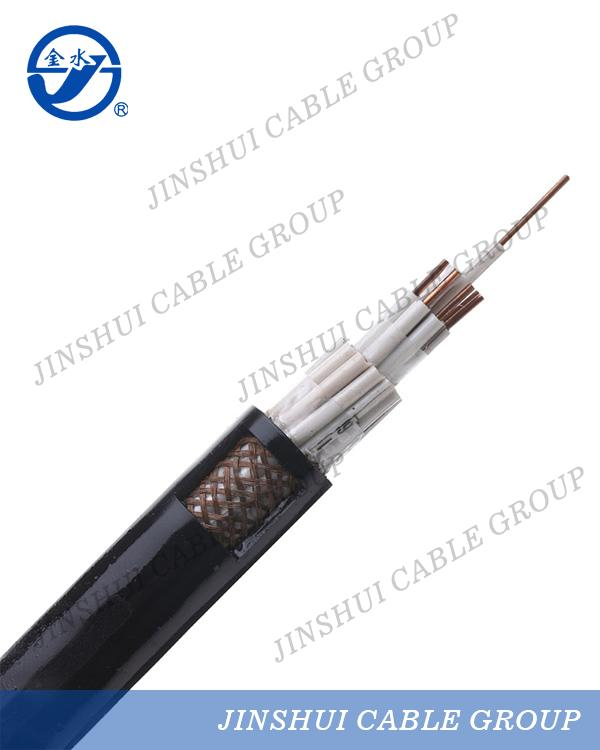

KVVP | Conducteur en cuivre, isolé et gainé de PVC, câble de commande blindé tressé | 2-48 | 2-14 | 2-10 | Installation permanente à l'intérieur, dans des goulottes de câbles ou des canalisations où un blindage est requis | ||||
ZR-KVVP | Conducteur en cuivre ignifuge, isolé et gainé en PVC, câble de commande blindé tressé | ||||||||
NH-KVVP | Conducteur en cuivre, ruban mica résistant au feu, isolé et gainé en PVC, câble de commande blindé tressé | ||||||||
KVVP2 | Conducteur en cuivre, isolé et gainé de PVC, câble de commande blindé avec ruban de cuivre | 4-48 | 4-14 | 4-10 | Installation permanente à l'intérieur, dans des goulottes de câbles ou des canalisations où un blindage est requis | ||||
ZR-KVVP2 | Conducteur en cuivre ignifuge, isolé et gainé en PVC, câble de commande blindé avec ruban de cuivre | ||||||||
NH-KVVP2 | Conducteur en cuivre, ruban de mica résistant au feu, isolé et gainé en PVC, câble de commande blindé en ruban de cuivre | ||||||||
KVV22 | Conducteur en cuivre, isolé et gainé de PVC, câble de commande blindé en ruban d'acier | 7-48 | 4-48 | 4-14 | 4-10 | Installation permanente à l'intérieur, dans des fossés de câbles, directement enterrés, capable de résister à une force mécanique externe plus forte | |||
ZR-KVV22 | Conducteur en cuivre ignifuge, isolé et gainé de PVC, câble de commande blindé en ruban d'acier | ||||||||
NH-KVV22 | Conducteur en cuivre, ruban mica résistant au feu, isolé et gainé en PVC, câble de commande blindé en ruban d'acier | ||||||||
KVV32 | Conducteur en cuivre, isolé et gainé de PVC, câble de commande blindé en fil d'acier fin | 19-61 | 7-48 | 4-14 | 4-10 | Installation permanente en intérieur, dans des goulottes de câbles, dans un puits vertical Être capable de résister à une force mécanique externe plus forte | |||
ZR-KVV32 | Conducteur en cuivre ignifuge, isolé et gainé de PVC, câble de commande blindé en fil d'acier fin | ||||||||
NH-KVV32 | Conducteur en cuivre, ruban mica résistant au feu, isolé et gainé en PVC, câble de commande blindé en fil d'acier fin | ||||||||
KVVR | Conducteur en cuivre, isolé et gainé de PVC, câble de commande flexible | 4-48 | - | - | Installation à l’intérieur où flexibilité et mobilité sont requises | ||||
ZR-KVVR | Conducteur en cuivre ignifuge, isolé et gainé en PVC, câble de commande flexible | ||||||||
NH-KVVR | Conducteur en cuivre, ruban mica résistant au feu, isolé et gainé en PVC, câble de commande flexible | ||||||||
KVVRP | Conducteur en cuivre, isolé et gainé de PVC, câble de commande flexible blindé tressé | 4-16 | 4-48 | - | - | Installation à l’intérieur où un blindage flexible et une mobilité sont requis | |||
ZR-KVVRP | Conducteur en cuivre ignifuge, isolé et gainé en PVC, câble de commande flexible blindé tressé | ||||||||
NH-KVVRP | Conducteur en cuivre, ruban mica résistant au feu, isolé et gainé en PVC, câble de commande flexible blindé tressé | ||||||||
