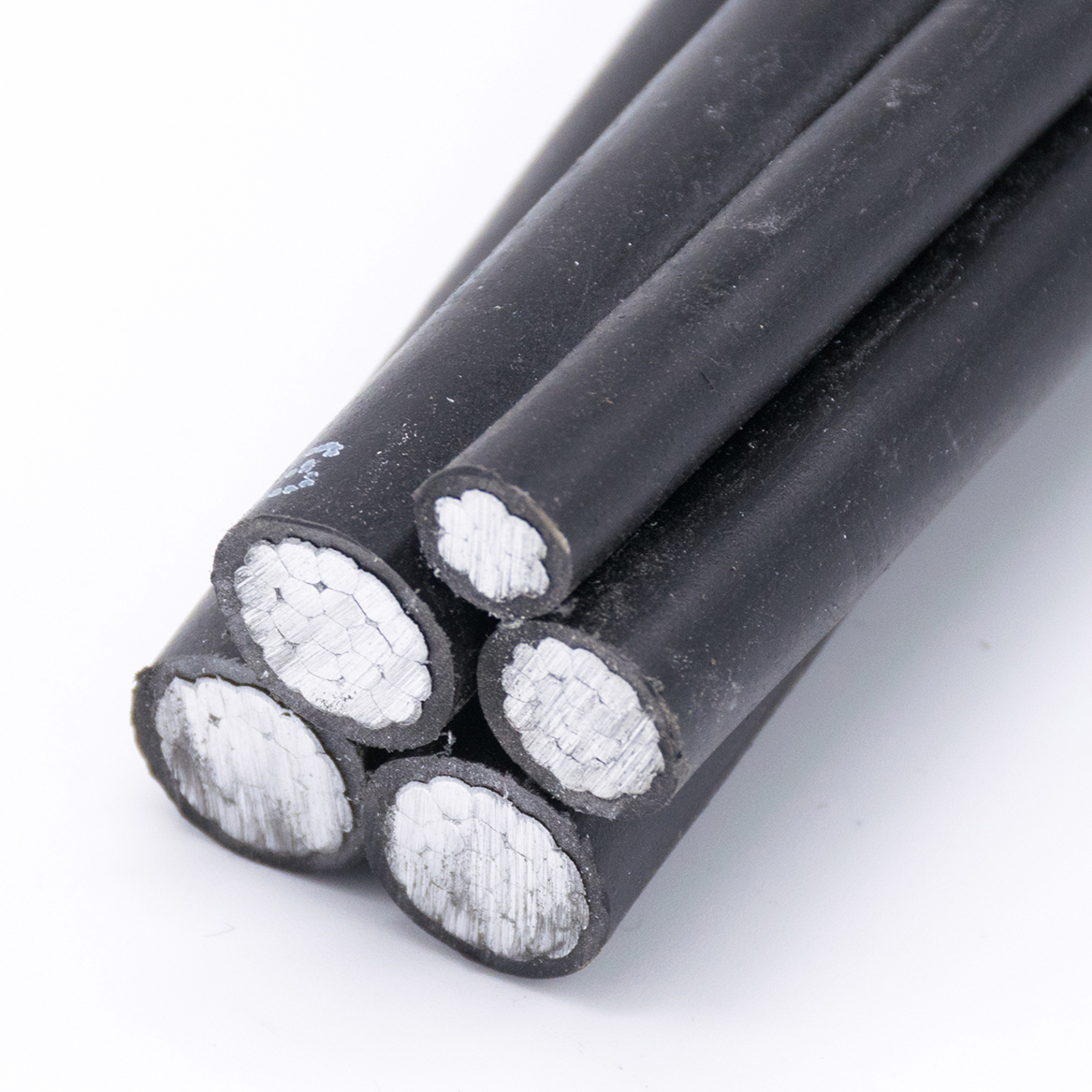

Application
Le câble CAAI est fabriqué en aluminium 1350 ou en alliage d'aluminium 6201 avec isolation XLPE. Il est utilisé pour les lignes de transport ou de distribution d'énergie avec des tensions de 0,6/1 kV et moins dans les installations aériennes connectées aux poteaux électriques ou aux murs extérieurs.
Standard
NTP 370.254 : Câbles de distribution aérienne autoportants isolés au XLPE pour des tensions jusqu'à 0,6/1 kV inclus.
Tension nominale 0,6/1KV et inférieure
Isolation XLPE extrudée résistante aux intempéries
Max. température fonctionnante de conducteur 90℃

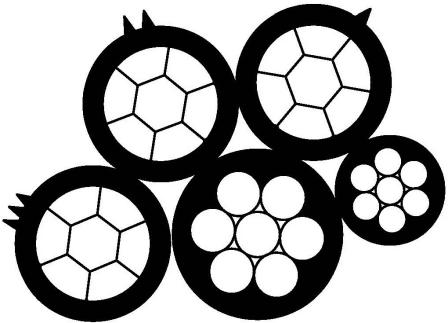

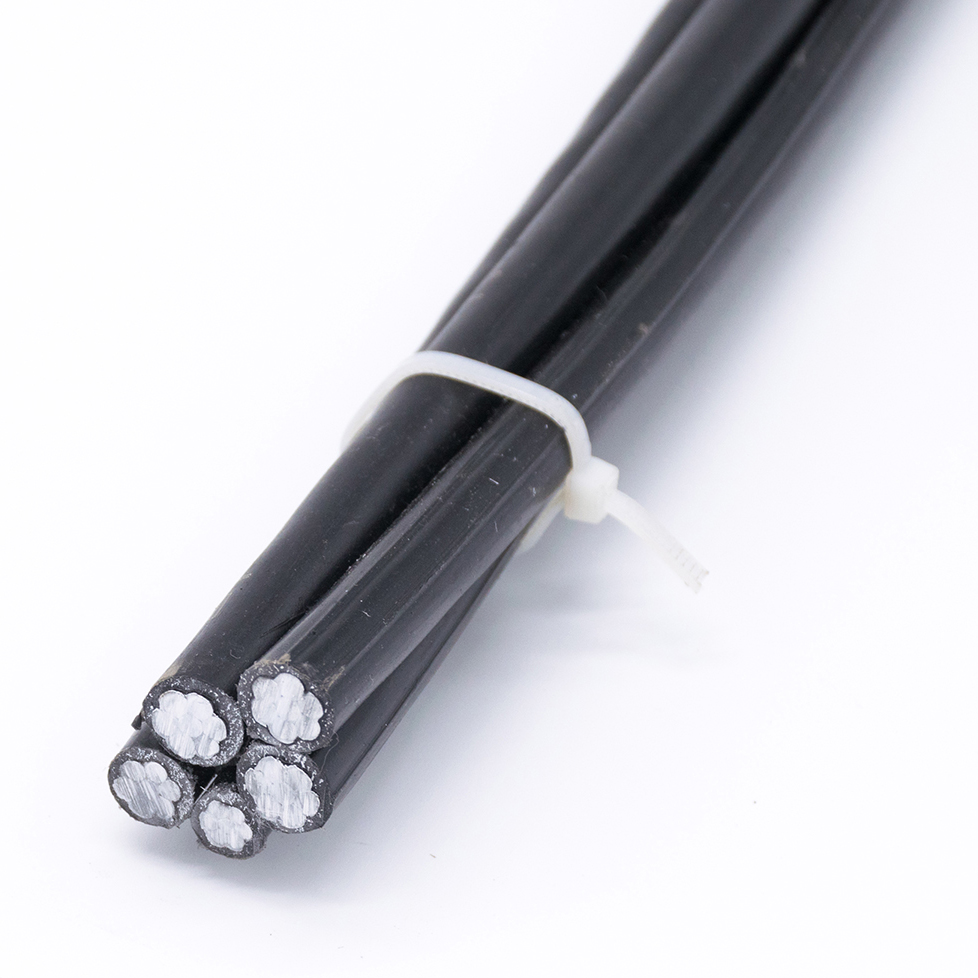

1. Phase et conducteur d'éclairage en aluminium 1350
2. Conducteur neutre en alliage d'aluminium 6201
3. Isolation XLPE
Taille | Noyau de phase | Noyau Neutre | Noyau d'éclairage | Env. Poids | Max. Cond. Résistance DC. @ 20 ℃ | Min. Charge de rupture du neutre | |||||
Numéro de fil conducteur | Épaisseur d'isolation | Numéro de fil conducteur | Épaisseur d'isolation | Numéro de fil conducteur | Épaisseur d'isolation | Noyau de phase | Noyau Neutre | Noyau d'éclairage | |||
mm2 | / | mm | / | mm | / | mm | Kg/km | Ω/km | Ω/km | Ω/km | kN |
1x16+NA25 | 7 | 1.14 | 7 | 1.14 | / | / | 159 | 1.91 | 1.3189 | / | 6.44 |
1x25+NA25 | 7 | 1.14 | 7 | 1.14 | / | / | 186 | 1.20 | 1.3189 | / | 6.44 |
1x16+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 224 | 1.91 | 1.3189 | 1.91 | 6.44 |
2x16+NA25 | 7 | 1.14 | 7 | 1.14 | / | / | 224 | 1.91 | 1.3189 | / | 6.44 |
2x16+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 289 | 1.91 | 1.3189 | 1.91 | 6.44 |
2x25+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 343 | 1.20 | 1.3189 | 1.91 | 6.44 |
2x35+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 401 | 0.868 | 1.3189 | 1.91 | 6.44 |
2x25+NA25 | 7 | 1.14 | 7 | 1.14 | / | / | 278 | 1.20 | 1.3189 | / | 6.44 |
3x16+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 354 | 1.91 | 1.3189 | 1.91 | 6.44 |
3x25+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 435 | 1.20 | 1.3189 | 1.91 | 6.44 |
3x35+1x16+NA25 | 7 | 1.14 | 7 | 1.14 | 7 | 1.14 | 522 | 0.868 | 1.3189 | 1.91 | 6.44 |
3x50+1x16+NA35 | 7 | 1.52 | 7 | 1.14 | 7 | 1.14 | 712 | 0.641 | 0.9421 | 1.91 | 9.13 |
3x70+1x16+NA50 | 19 | 1.52 | 7 | 1.14 | 7 | 1.52 | 952 | 0.443 | 0.6516 | 1.91 | 13.14 |
3x95+1x16+NA70 | 19 | 1.52 | 7 | 1.14 | 19 | 1.52 | 1253 | 0.320 | 0.4840 | 1.91 | 17.47 |
3x120+1x16+NA70 | 19 | 2.03 | 7 | 1.14 | 19 | 1.52 | 1535 | 0.253 | 0.4840 | 1.91 | 17.47 |
