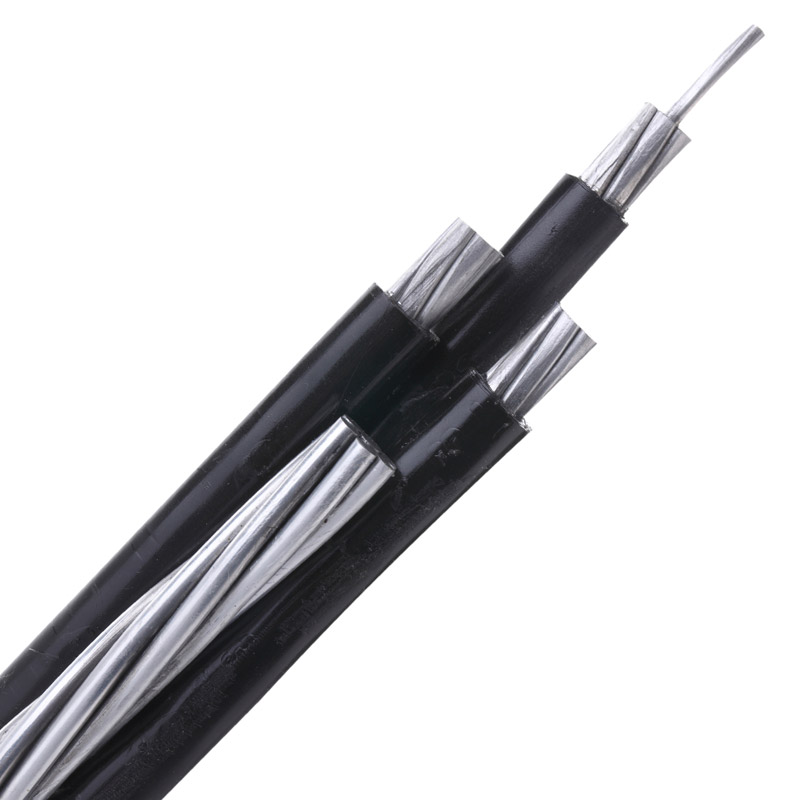

Câble de dérivation de service ASTM

État de disponibilité:

Quantité:



enquête Ajouter au panier

APERÇU

SPÉCIFICATION

CONSTRUCTION

PARAMÈTRE

Application

Ce câble peut être utilisé comme câble de dérivation de service ou câble de distribution secondaire de tensions nominales de 0,6/1KV et inférieures.

Standard

ICEA S-76-474 : Norme pour les assemblages de câbles d'alimentation à support neutre avec isolation extrudée résistante aux intempéries, évalué à 600 volts

ASTM B 231 : Spécification standard pour les conducteurs en aluminium 1350 à torons concentriques (AAC)

ASTM B 232 : Spécification standard pour les conducteurs en aluminium toronnés à pose concentrique, renforcés d'acier revêtu (ACSR)

ASTM B 399 : Spécification standard pour les conducteurs à brins concentriques en alliage d'aluminium 6201-T81 (AAAC)

Tension nominale 0,6/1KV et inférieure

Isolation extrudée résistante aux intempéries

Max. température de fonctionnement du conducteur 90 ℃ (isolation XLPE) ou 70 ℃ (isolation PE)

Noyau neutre nu ou isolé disponible

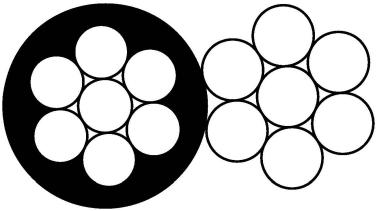

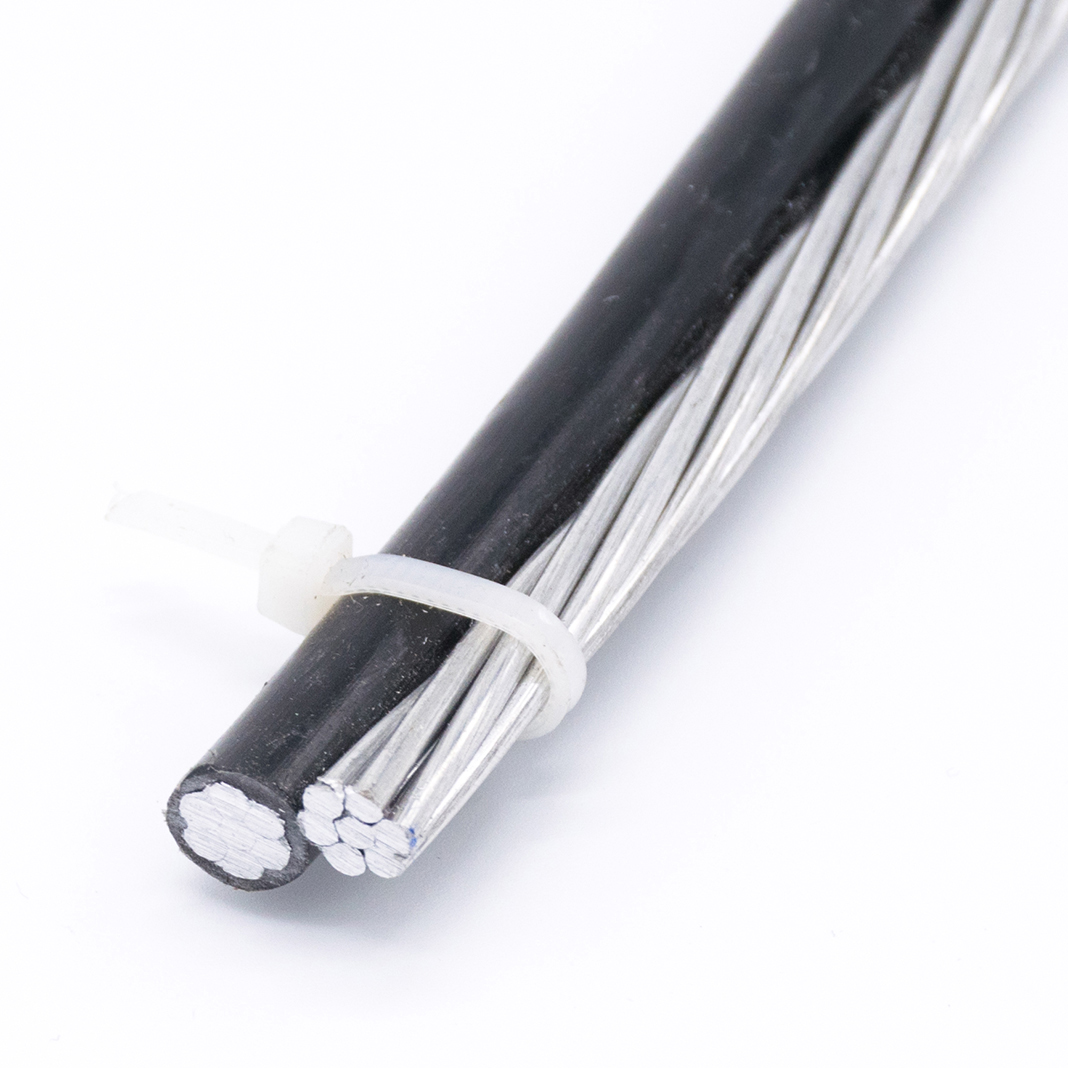

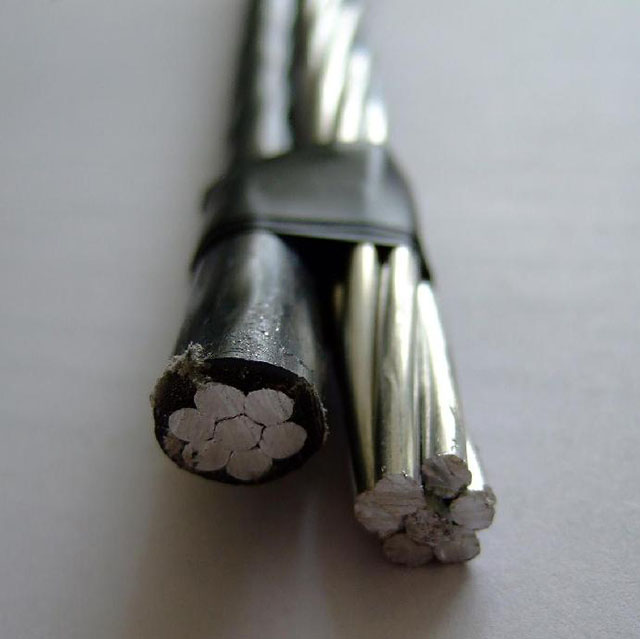

Duplex

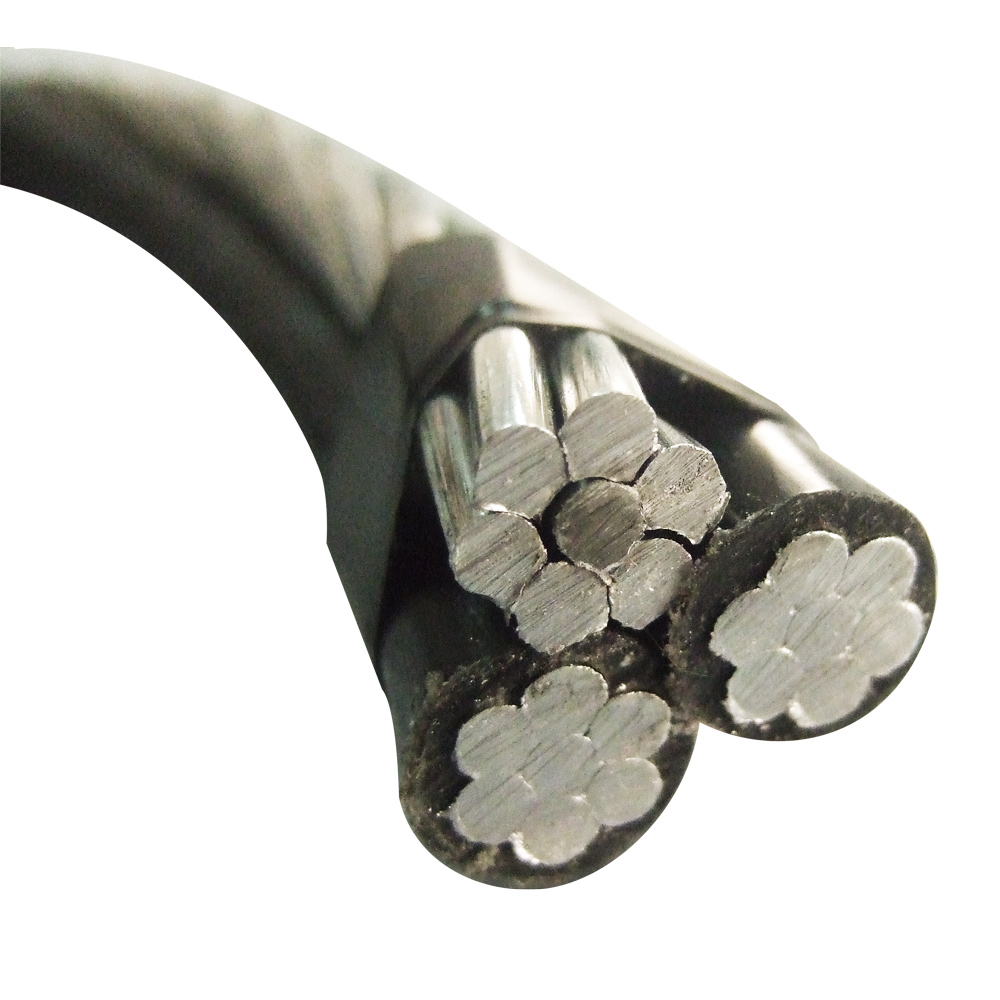

Triplex

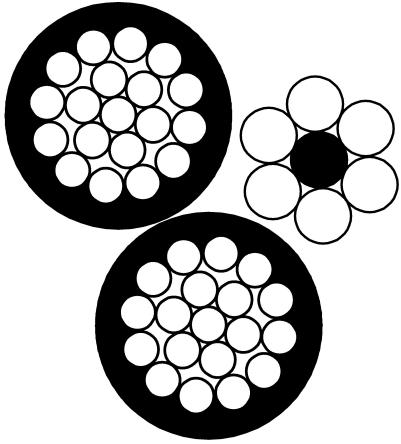

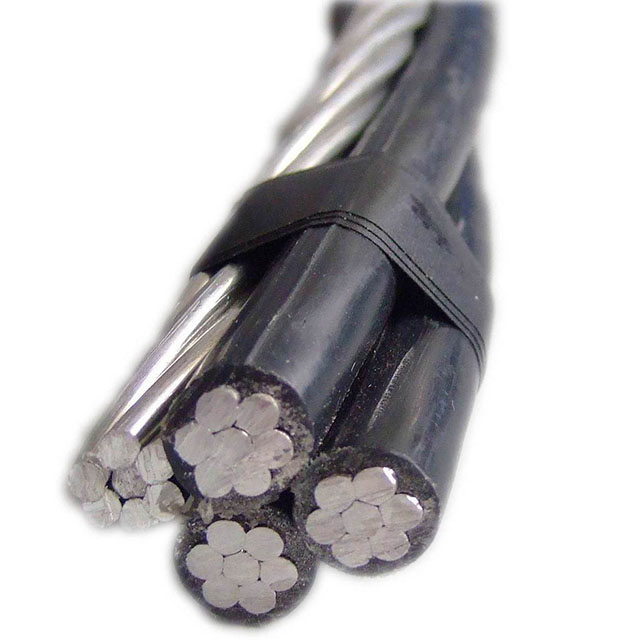

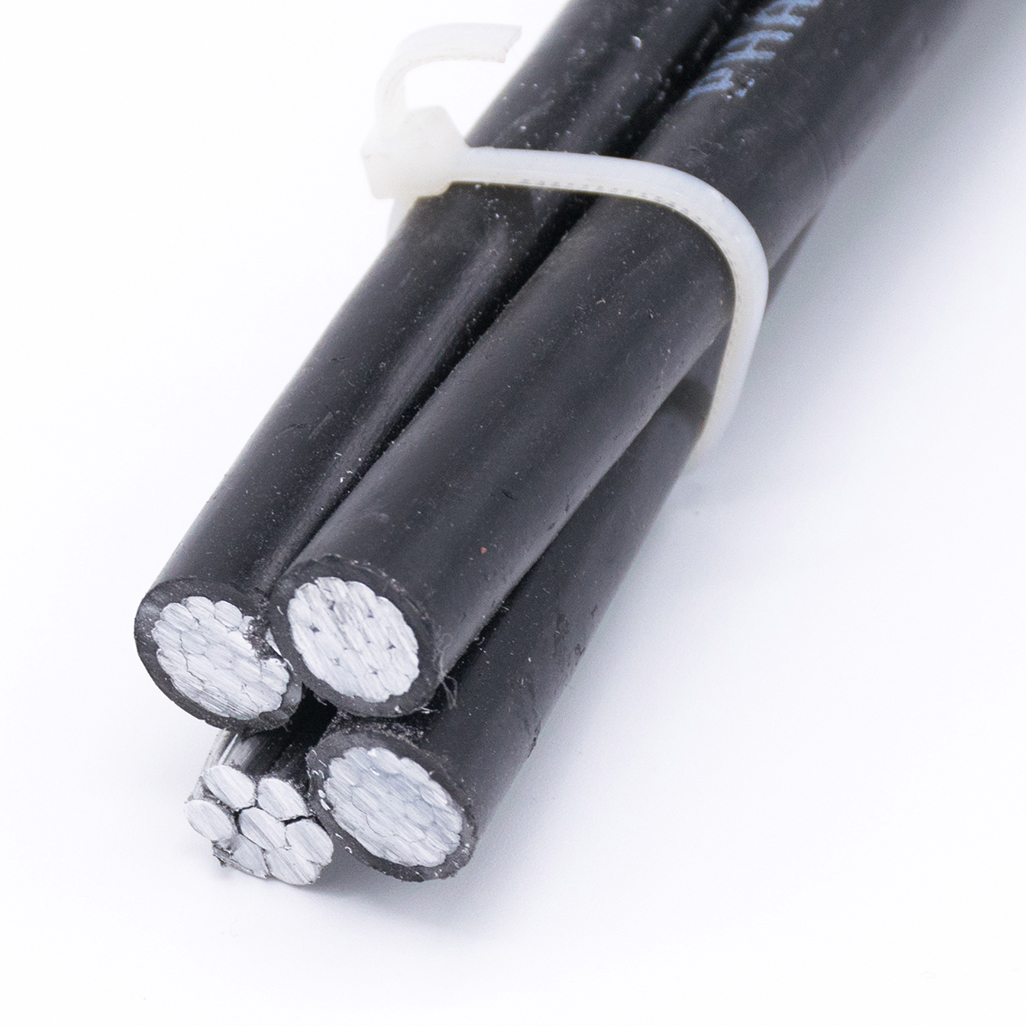

Quadruplex

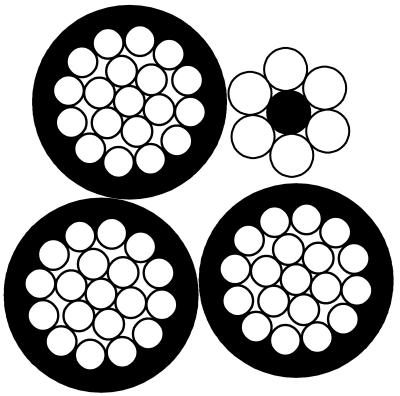

1. Conducteur de phase en aluminium 1350

2. Conducteur neutre AAC, ACSR ou AAAC

3. Isolation XLPE ou PE

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Pékinois	6	6	1	1.14	7	1.56	2.53	92
Colley	6	6	7	1.14	7	1.56	2.53	94
Teckel	4	4	1	1.14	7	1.96	3.91	139
Épagneul	4	4	7	1.14	7	1.96	3.91	141
Doberman	2	2	7	1.14	7	2.47	5.99	216
Malemute	1/0	1/0	19	1.52	7	3.12	8.84	347

Apprendre encore plus

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil (Al.+St.)	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Setter	6	6	1	1.14	6+1	1.68	5.24	111
Berger	6	6	7	1.14	6+1	1.68	5.24	113
esquimau	4	4	1	1.14	6+1	2.12	8.32	171
Terrier	4	4	7	1.14	6+1	2.12	8.32	173
Bouffe	2	2	7	1.14	6+1	2.67	12.7	266
Taureau	1/0	1/0	19	1.52	6+1	3.37	19.3	427

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Chihuahua	6	6	1	1.14	7	1.68	4.92	98
Vizsla	6	6	7	1.14	7	1.68	4.92	100
Harrier	4	4	1	1.14	7	2.12	7.83	149
Whippet	4	4	7	1.14	7	2.12	7.83	151
Schnauzer	2	2	7	1.14	7	2.67	12.4	231
Talonneur	1/0	1/0	19	1.52	7	3.37	18.9	372

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Haïotis	6	6	1	1.14	7	1.56	2.53	146
Rotule	6	6	7	1.14	7	1.56	2.53	150
Fusus	4	4	1	1.14	7	1.96	3.91	219
huître	4	4	7	1.14	7	1.96	3.91	224
Palourde	2	2	7	1.14	7	2.47	5.99	338
Murex	1/0	1/0	7	1.52	7	3.12	8.84	544
Purpura	1/0	1/0	19	1.52	7	3.12	8.84	545
Nassa	2/0	2/0	7	1.52	7	3.50	11.1	671
Mélita	3/0	3/0	19	1.52	19	2.39	14.7	830
Portunus	4/0	4/0	19	1.52	19	2.68	17.8	1025
Nounou	336.4	336.4	19	2.03	19	3.38	27.4	1649

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil (Al.+St.)	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Paludine	6	6	1	1.14	6+1	1.68	5.24	166
Voluta	6	6	7	1.14	6+1	1.68	5.24	170
Whelk	4	4	1	1.14	6+1	2.12	8.32	251
Pervenche	4	4	7	1.14	6+1	2.12	8.32	255
Conque	2	2	7	1.14	6+1	2.67	12.7	389
Néritine	1/0	1/0	7	1.52	6+1	3.37	19.3	624
Cénia	1/0	1/0	19	1.52	6+1	3.37	19.3	625
Runcina	2/0	2/0	7	1.52	6+1	3.78	23.6	771
Triton	2/0	2/0	19	1.52	6+1	3.78	23.6	772
Pierre de Cerisier	3/0	3/0	7	1.52	6+1	4.25	29.4	956
Mursie	3/0	3/0	19	1.52	6+1	4.25	29.4	957
Rasoir	4/0	4/0	7	1.52	6+1	4.77	37.1	1187
Zuzara	4/0	4/0	19	1.52	6+1	4.77	37.1	1188
Patelle	336.4	336.4	19	2.03	18+1	3.47	38.2	1733
Coquille	4	6	1	1.14	6+1	1.68	5.24	217
Strombus	4	6	7	1.14	6+1	1.68	5.24	222
Coque	2	4	7	1.14	6+1	2.12	8.32	335
Janthine	1/0	2	7	1.52	6+1	2.67	12.7	539
Ranella	1/0	2	19	1.52	6+1	2.67	12.7	540
Cavolinie	2/0	1	7	1.52	6+1	3.00	15.9	665
Clio	2/0	1	19	1.52	6+1	3.00	15.9	666
Dollar de sable	3/0	1/0	7	1.52	6+1	3.37	19.3	821
Aéga	3/0	1/0	19	1.52	6+1	3.37	19.3	823
Seiche	4/0	2/0	7	1.52	6+1	3.78	23.6	1017
Cérapus	4/0	2/0	19	1.52	6+1	3.78	23.6	1018
Cauris	336.4	4/0	19	2.03	6+1	4.77	37.1	1633

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Minex	6	6	1	1.14	7	1.68	4.92	152
Hippa	6	6	7	1.14	7	1.68	4.92	156
Crevette	4	4	1	1.14	7	2.12	7.83	229
Balanes	4	4	7	1.14	7	2.12	7.83	233
Crevette	2	2	7	1.14	7	2.67	12.4	354
Gammarus	1/0	1/0	7	1.52	7	3.37	18.9	569
Léda	1/0	1/0	19	1.52	7	3.37	18.9	570
Dungenais	2/0	2/0	7	1.52	7	3.78	23.8	702
cyclope	2/0	2/0	19	1.52	7	3.78	23.8	703
Flustra	3/0	3/0	19	1.52	7	4.25	30.0	869
Lépas	4/0	4/0	19	1.52	7	4.77	37.8	1077
Artémia	4	6	1	1.14	7	1.68	4.92	203
Crabe	4	6	7	1.14	7	1.68	4.92	208
Solastre	2	4	7	1.14	7	2.12	7.83	313
Crabe des sables	1/0	2	7	1.52	7	2.67	12.4	504
Échinus	1/0	2	19	1.52	7	2.67	12.4	505
Écrevisse	2/0	1	7	1.52	7	3.00	15.7	621
Siphon	2/0	1	19	1.52	7	3.00	15.7	622
Fulgar	3/0	1/0	19	1.52	7	3.37	18.9	767
Arca	4/0	2/0	19	1.52	7	3.78	23.8	949

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Clydesdale	4	4	1	1.14	7	1.96	3.91	299
Pinto	4	4	7	1.14	7	1.96	3.91	306
Mustang	2	2	7	1.14	7	2.47	5.99	461
Criollo	1/0	1/0	19	1.52	7	3.12	8.84	744
Percheron	2/0	2/0	19	1.52	7	3.50	11.1	914
Hanovrien	3/0	3/0	19	1.52	19	2.39	14.7	1127
Oldenbourg	4/0	4/0	19	1.52	19	2.68	17.8	1385
Lippizaner	336.4	336.4	19	2.03	19	3.38	27.4	2236

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil (Al.+St.)	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Morochuca	6	6	1	1.14	6+1	1.68	5.24	221
Chola	6	6	7	1.14	6+1	1.68	5.24	227
Morgan	4	4	1	1.14	6+1	2.12	8.32	331
Hackney	4	4	7	1.14	6+1	2.12	8.32	338
Palomino	2	2	7	1.14	6+1	2.67	12.7	511
Costéna	1/0	1/0	19	1.52	6+1	3.37	19.3	824
Grullo	2/0	2/0	19	1.52	6+1	3.78	23.6	1015
Suffolk	3/0	3/0	19	1.52	6+1	4.25	29.4	1254
Appaloosa	4/0	4/0	19	1.52	6+1	4.77	37.1	1554
Bronco	336.4	336.4	19	2.03	18+1	3.47	38.2	2321
Cheval hongre	336.4	4/0	19	2.03	6+1	4.77	37.1	2221

Code	Taille		Noyau de phase		Noyau Neutre			Env. Poids
	Phase	Neutre	Numéro de fil	Isolation épaisse.	Numéro de fil	Diamètre du fil.	Résistance à la traction nominale	Env. Poids
	AWG/MCM		/	mm	/	mm	kN	kg/km
Baie	6	6	1	1.14	7	1.68	4.92	207
Entraîneur français	6	6	7	1.14	7	1.68	4.92	213
Entraîneur allemand	4	4	1	1.14	7	2.12	7.83	309
arabe	4	4	7	1.14	7	2.12	7.83	316
Belge	2	2	7	1.14	7	2.67	12.4	476
Shetland	1/0	1/0	19	1.52	7	3.37	18.9	768
De race	2/0	2/0	19	1.52	7	3.78	23.8	945
Trotteur	3/0	3/0	19	1.52	7	4.25	30.0	1166
Marche	4/0	4/0	19	1.52	7	4.77	37.8	1442
