Application
Ce câble est utilisé dans les lignes de distribution aériennes de tensions nominales de 0,6/1KV et inférieures.
Standard
CEI 60502-1 : Câbles d'alimentation avec isolant extrudé et leurs accessoires pour tensions nominales de 1kV (Um=1,2kV) jusqu'à 30 kV (Um=36kV) - Partie 1 : Câbles pour tensions nominales de 1kV (Um=1,2kV) et 3kV (Um=3,6 kV)
Tension nominale 0,6/1KV et inférieure
Isolation extrudée résistante aux intempéries
Max. température de fonctionnement du conducteur 90 ℃ (isolation XLPE) ou 70 ℃ (isolation PE)

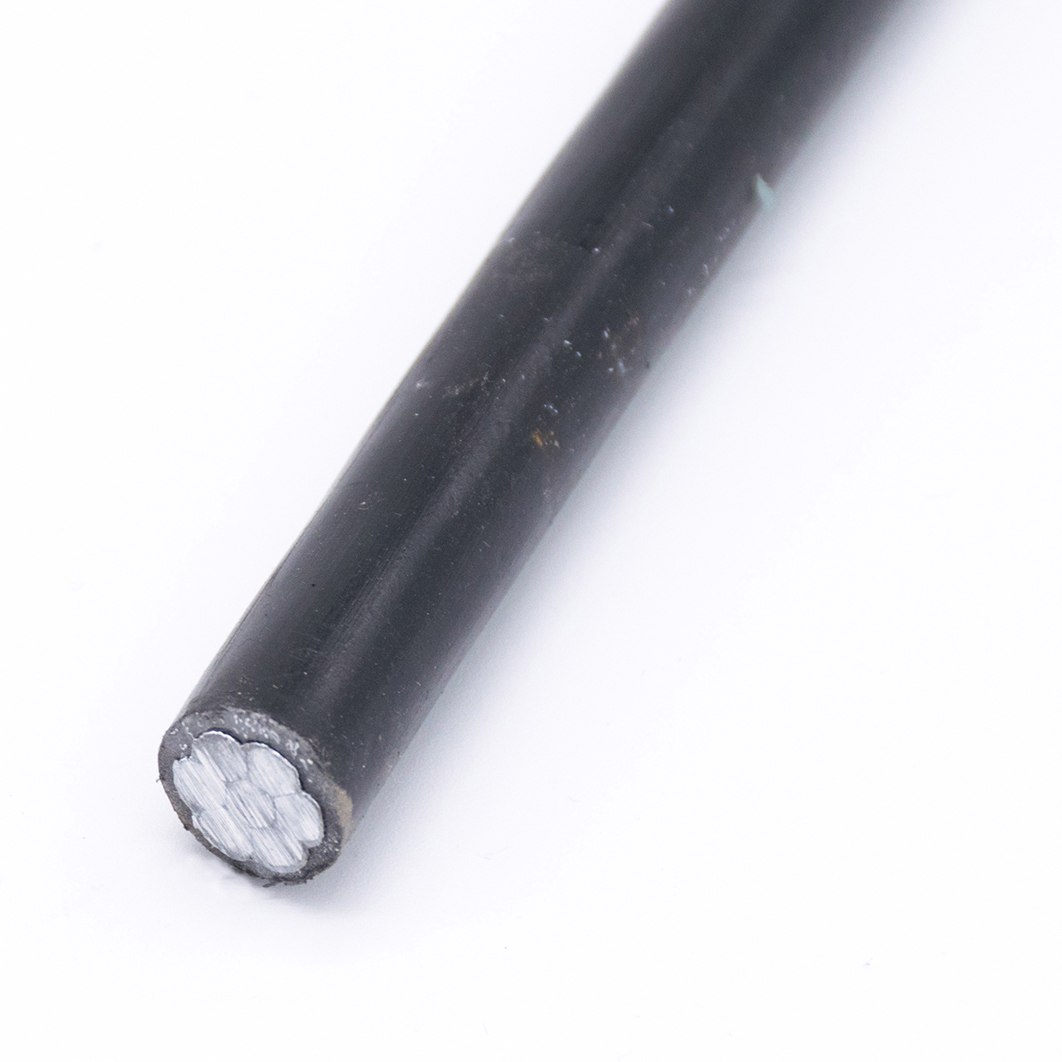

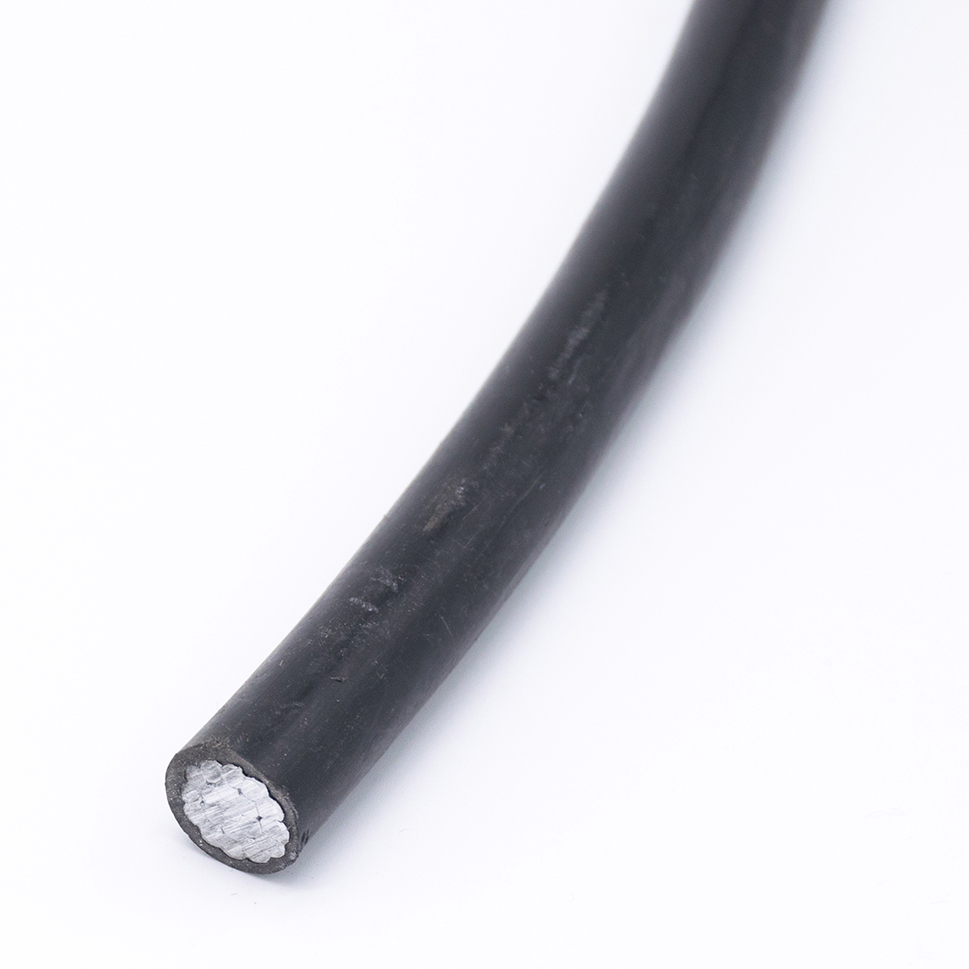

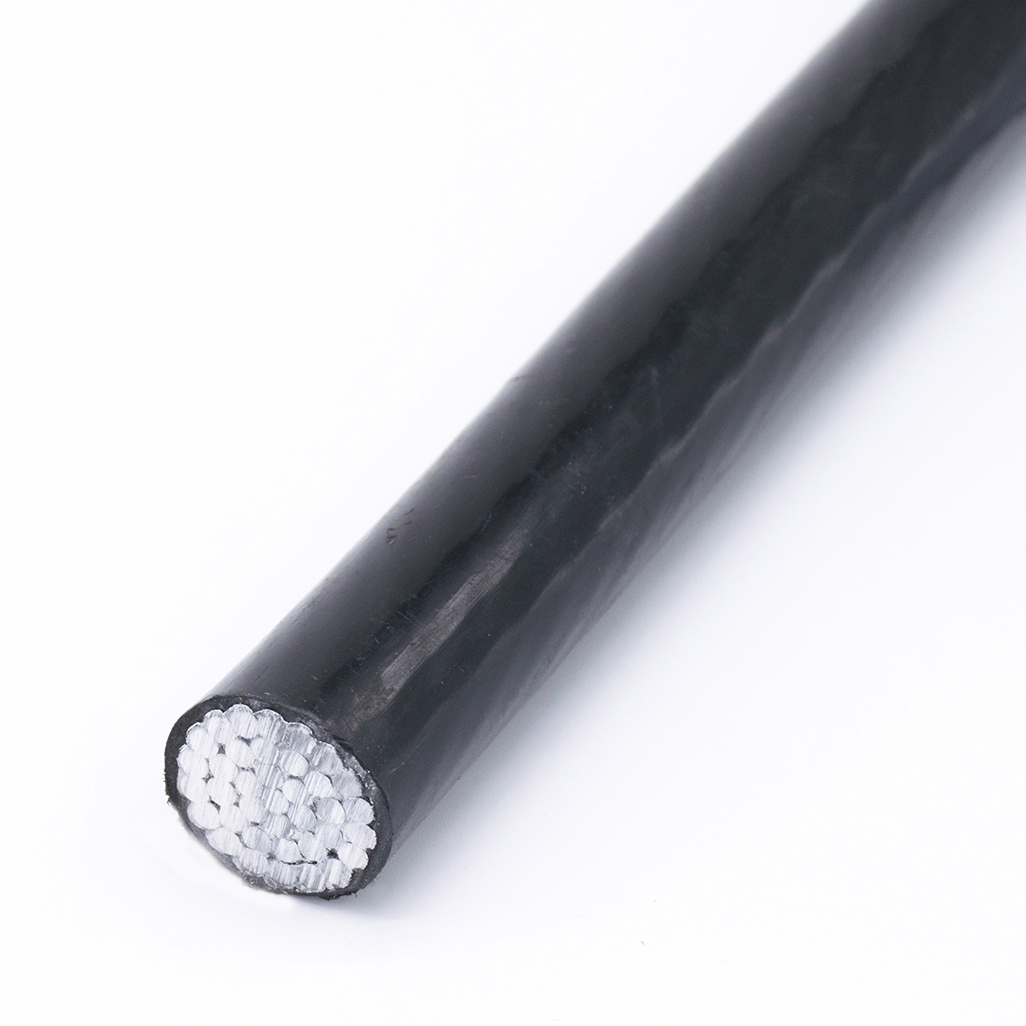

1. Conducteur en aluminium 1350
2. Isolation XLPE
Taille | Numéro de fil conducteur | Épaisseur d'isolation | Diamètre sur isolation | Env. poids | Min. Charge de rupture du conducteur | Max. Résistance CC du conducteur à 20 ℃ |
mm2 | / | mm | mm | kg/km | kN | Ω/km |
1x16 | 7 | 1.2 | 7.2 | 66 | 2.517 | 1.91 |
1x25 | 7 | 1.2 | 8.4 | 95 | 3.762 | 1.20 |
1x35 | 7 | 1.4 | 9.9 | 131 | 5.177 | 0.868 |
1x50 | 7 | 1.4 | 11.2 | 176 | 7.011 | 0.641 |
1x70 | 19 | 1.4 | 12.8 | 235 | 10.354 | 0.443 |
1x95 | 19 | 1.6 | 14.9 | 322 | 13.727 | 0.320 |
1x120 | 19 | 1.6 | 16.4 | 395 | 17.339 | 0.253 |
1x150 | 19 | 1.8 | 18.4 | 490 | 21.033 | 0.206 |
1x185 | 37 | 2.0 | 20.2 | 610 | 26.732 | 0.164 |
1x240 | 37 | 2.2 | 23.2 | 790 | 34.679 | 0.125 |
1x300 | 37 | 2.4 | 25.6 | 980 | 43.349 | 0.100 |
