Application
Les câbles d'alimentation isolés XLPE présentent un certain nombre d'avantages par rapport aux câbles isolés en papier et isolés en PVC. Et il s'agit d'une construction simple, utilisant un fonctionnement pratique et plus élevé à température à long terme.
Il peut être posé sans restriction de chute.
Divers câbles XLPE ignifuges et non ignifuges peuvent être fabriqués avec trois technologies (réticulation au peroxyde, au silicium et à l'irradiation).
Le câble ignifuge couvre toutes sortes de produits à faible teneur en fumée, à faible teneur en halogène, sans halogène à faible teneur en fumée et sans halogène non-fumeur et trois classes A, B, C.
Standard
IEC60502, autres normes, GB, BS, VDE, AS/NZS, ICEA, JIS, également autorisées.
La température de fonctionnement admissible à long terme du noyau conducteur du câble ne dépasse pas 90 ℃.
Pendant un court-circuit (la durée maximale ne dépasse pas 5 secondes), la température maximale du conducteur du câble ne dépasse pas 250 ℃.
Le câble XLPE a une résistance électrique élevée, une résistance mécanique, une résistance au vieillissement élevée,
stress environnemental résistant à la corrosion anti-chimique.
TYPE DE CÂBLE | Nbre de | Surface nominale de la section mm2 | |
Conducteurs en cuivre | Conducteurs en aluminium | ||

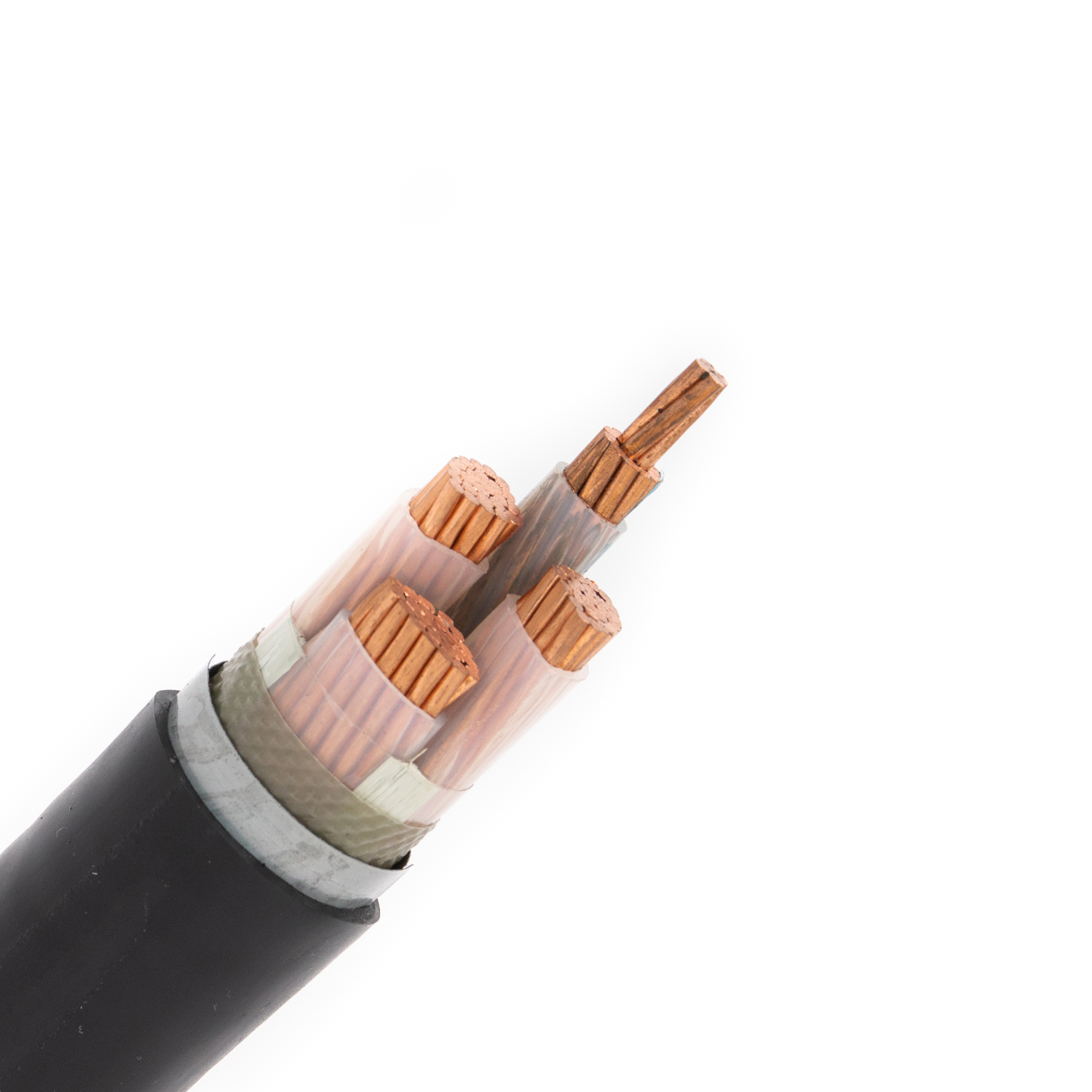

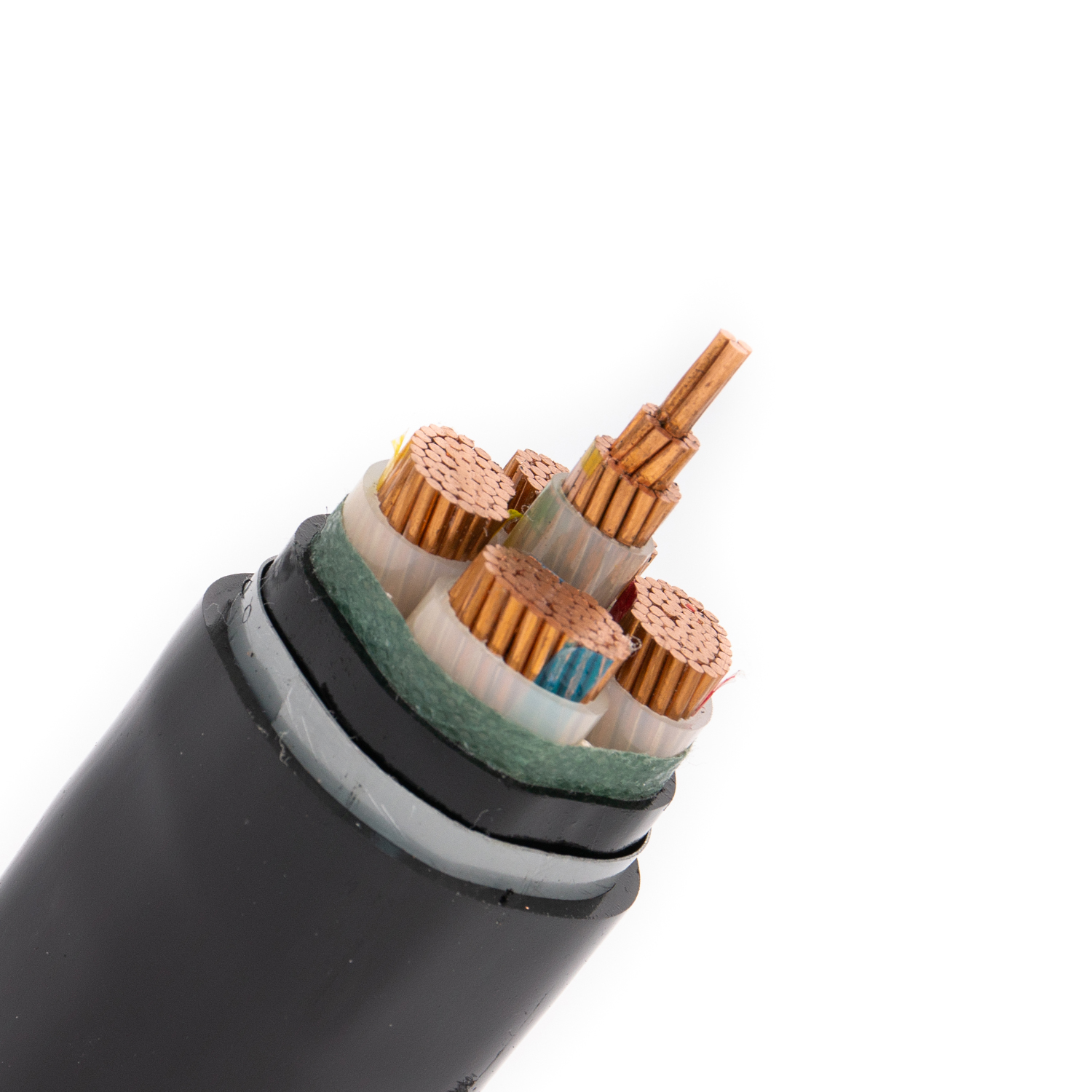

Câble d'alimentation à gaine PVC/PE avec ruban d'acier isolé XLPE | 1 | 1,5~500 | 2,5 ~ 500 |
2 3 | 1,5~300 | 2,5 ~ 300 | |
3+1,4 3+2,5 4+1 | 4~300 | ||
Note: l'armure du câble d'alimentation unipolaire doit être non magnétique matériau ou la structure,ce qui réduira la perte magnétique.

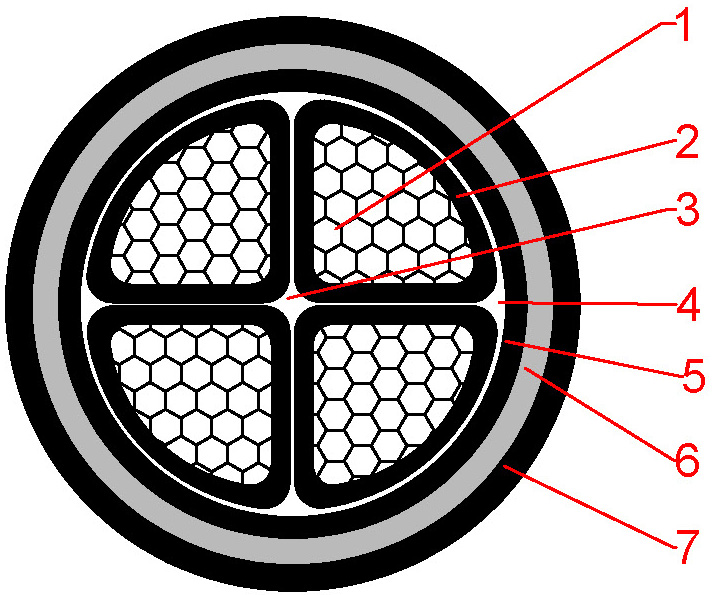

1. Conducteur : cuivre/aluminium, classe 1, classe 2 et classe 5 selon IEC60228,
2.isolation : XLPE/TR-XLPE
3.fillers : Fils de polypropylène (PP) non hygroscopiques
4.ruban d'emballage : ruban en tissu non tissé ou autre ruban similaire
5. Gaine intérieure : literie en ruban adhésif ou PVC extrudé
6. Armure en ruban d'acier
7. gaine extérieure : PVC/LSZH/MDPE/HDPE
Nominal (mm2) | Isolation (mm) | Armure STA (mm*mm*N°) | Gaine (mm) | Env. (mm) | Câble fini | |
Cu | AL | |||||
2X1,5 | 0.7 | 0,2*20*2 | 1.8 | 12.5 | 223 | |
2X2,5 | 0.7 | 0,2*20*2 | 1.8 | 13.3 | 260 | 229 |
2X4 | 0.7 | 0,2*20*2 | 1.8 | 14.24 | 310 | 260 |
2X6 | 0.7 | 0,2*20*2 | 1.8 | 15.26 | 372 | 297 |
2X10 | 0.7 | 0,2*20*2 | 1.8 | 17.84 | 511 | 385 |
2X16 | 0.7 | 0,2*20*2 | 1.8 | 19.94 | 672 | 472 |
2X25 | 0.9 | 0,2*25*2 | 1.8 | 18 | 776 | 459 |
2X35 | 0.9 | 0,2*25*2 | 1.8 | 19.5 | 985 | 546 |
2X50 | 1 | 0,2*25*2 | 1.8 | 21.6 | 1265 | 670 |
2X70 | 1.1 | 0,2*25*2 | 1.9 | 24.4 | 1745 | 868 |
2X95 | 1.1 | 0,5*30*2 | 2.0 | 29.1 | 2594 | 1400 |
2X120 | 1.2 | 0,5*30*2 | 2.1 | 31.6 | 3147 | 1641 |
2X150 | 1.4 | 0,5*30*2 | 2.3 | 34.7 | 3807 | 1948 |
2X185 | 1.6 | 0,5*35*2 | 2.4 | 38.1 | 4644 | 2318 |
2X240 | 1.7 | 0,5*35*2 | 2.6 | 42.4 | 5900 | 2843 |
2X300 | 1.8 | 0,5*35*2 | 2.7 | 46.2 | 7203 | 3368 |
3X1.5 | 0.7 | 0,2*20*2 | 1.8 | 12.93 | 248 | |
3X2,5 | 0.7 | 0,2*20*2 | 1.8 | 13.79 | 304 | 257 |
3X4 | 0.7 | 0,2*20*2 | 1.8 | 14.8 | 371 | 296 |
3X6 | 0.7 | 0,2*20*2 | 1.8 | 15.9 | 455 | 342 |
3X10 | 0.7 | 0,2*20*2 | 1.8 | 18.68 | 639 | 450 |
3X16 | 0.7 | 0,2*20*2 | 1.8 | 20.94 | 860 | 561 |
3X25 | 0.9 | 0,2*25*2 | 1.8 | 20.7 | 1075 | 599 |
3X35 | 0.9 | 0,2*25*2 | 1.8 | 22.6 | 1379 | 719 |
3X50 | 1 | 0,2*25*2 | 1.8 | 25.2 | 1785 | 892 |
3X70 | 1.1 | 0,5*30*2 | 2.0 | 30.5 | 2830 | 1516 |
3X95 | 1.1 | 0,5*30*2 | 2.1 | 31.2 | 3659 | 1867 |
3X120 | 1.2 | 0,5*30*2 | 2.2 | 37.2 | 4464 | 2204 |
3X150 | 1.4 | 0,5*35*2 | 2.4 | 40.9 | 5416 | 2628 |
3X185 | 1.6 | 0,5*35*2 | 2.5 | 45.4 | 6635 | 3146 |
3X240 | 1.7 | 0,5*35*2 | 2.7 | 50.2 | 8470 | 3885 |
3X300 | 1.8 | 0,5*45*2 | 2.9 | 55.6 | 10409 | 4656 |
4X4 | 0.7 | 0,2*20*2 | 1.8 | 15.75 | 484 | 324 |
4X6 | 0.7 | 0,2*20*2 | 1.8 | 16.98 | 526 | 398 |
4X10 | 0.7 | 0,2*20*2 | 1.8 | 20.1 | 756 | 504 |
4X16 | 0.7 | 0,2*20*2 | 1.8 | 22.63 | 1036 | 637 |
4X25 | 0.9 | 0,2*25*2 | 1.8 | 23.2 | 1377 | 743 |
4X35 | 0.9 | 0,2*25*2 | 1.8 | 25.3 | 1781 | 901 |
4X50 | 1 | 0,5*30*2 | 1.9 | 30.4 | 2667 | 1476 |
4X70 | 1.1 | 0,5*30*2 | 2.1 | 34.4 | 3650 | 1898 |
4X95 | 1.1 | 0,5*35*2 | 2.2 | 38.7 | 4740 | 2352 |
4X120 | 1.2 | 0,5*35*2 | 2.4 | 42.3 | 5815 | 2802 |
4X150 | 1.4 | 0,5*35*2 | 2.5 | 46.3 | 7046 | 3329 |
4X185 | 1.6 | 0,5*35*2 | 2.7 | 51.8 | 8675 | 4023 |
5X1.5 | 0.7 | 0,2*20*2 | 1.8 | 14.45 | 318 | |
5X2.5 | 0.7 | 0,2*20*2 | 1.8 | 15.53 | 391 | 313 |
5X4 | 0.7 | 0,2*20*2 | 1.8 | 16.8 | 492 | 367 |
5X6 | 0.7 | 0,2*20*2 | 1.8 | 18.17 | 519 | 431 |
5X10 | 0.7 | 0,2*25*2 | 1.8 | 21.66 | 897 | 582 |
5X16 | 0.7 | 0,2*25*2 | 1.8 | 24.49 | 1241 | 742 |
5X25 | 0.9 | 0,2*25*2 | 1.8 | 25.5 | 1670 | 878 |
5X35 | 0.9 | 0,2*25*2 | 1.9 | 28.1 | 2183 | 1083 |
5X50 | 1 | 0,5*30*2 | 2.1 | 33.8 | 3252 | 1763 |
5X70 | 1.1 | 0,5*30*2 | 2.2 | 38.1 | 4450 | 2259 |
5X95 | 1.1 | 0,5*35*2 | 2.4 | 43.1 | 5815 | 2829 |
5X120 | 1.2 | 0,5*35*2 | 2.5 | 46.90 | 7121 | 3355 |
5X150 | 1.4 | 0,5*35*2 | 2.7 | 51.6 | 8666 | 4019 |
5X185 | 1.6 | 0,5*45*2 | 2.9 | 57.1 | 10680 | 4866 |
5X240 | 1.7 | 0,5*45*2 | 3.1 | 63.8 | 13683 | 6040 |
5X300 | 1.8 | 0,5*45*2 | 3.3 | 70.2 | 16859 | 7271 |
Nominal (mm2) | Épaisseur nominale de l'isolation. (mm) | Armure STA (mm*mm*N°) | Gaine (mm) | Env. (mm) | Câble fini | ||
Noyau de phase | Noyau neutre | Cu | AL | ||||
3X2,5+1X1,5 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 14.38 | 326 | |
3X4 +1X2,5 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 15.47 | 404 | 312 |
3X6 +1X4 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 16.67 | 503 | 364 |
3X10 +1X6 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 19.32 | 699 | 471 |
3X16+1X10 | 0.7 | 0.7 | 0,2*25*2 | 1.8 | 22 | 967 | 602 |
3X25 +1X16 | 0.9 | 0.7 | 0,2*25*2 | 1.8 | 23.58 | 1273 | 704 |
3X35 +1X16 | 0.9 | 0.7 | 0,2*25*2 | 1.8 | 25.2 | 1577 | 827 |
3X50 +1X25 | 1 | 0.9 | 0,2*25*2 | 1.9 | 28.29 | 2086 | 1050 |
3X70 +1X35 | 1.1 | 0.9 | 0,5*30*2 | 2.0 | 33.02 | 3235 | 1724 |
3X95 +1X50 | 1.1 | 1 | 0,5*30*2 | 2.2 | 37.26 | 4206 | 2148 |
3X120 +1X70 | 1.2 | 1.1 | 0,5*35*2 | 2.3 | 40.74 | 5236 | 2579 |
3X150 +1X70 | 1.4 | 1.1 | 0,5*35*2 | 2.5 | 44.15 | 6174 | 2996 |
3X185 +1X95 | 1.6 | 1.1 | 0,5*35*2 | 2.6 | 48.87 | 7641 | 3617 |
3X240 +1X120 | 1.7 | 1.2 | 0,5*35*2 | 2.8 | 54.25 | 9709 | 4452 |
3X300 +1X150 | 1.8 | 1.4 | 0,5*45*2 | 3.0 | 59.53 | 11920 | 5340 |
4X2,5+1X1,5 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 15.31 | 374 | |
4X4 +1X2,5 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 16.54 | 469 | 352 |
4X6 +1X4 | 0.7 | 0.7 | 0,2*20*2 | 1.8 | 17.9 | 590 | 414 |
4X10 +1X6 | 0.7 | 0.7 | 0,2*25*2 | 1.8 | 20.96 | 835 | 544 |
4X16+1X10 | 0.7 | 0.7 | 0,2*25*2 | 1.8 | 23.02 | 1161 | 699 |
4X25 +1X16 | 0.9 | 0.7 | 0,2*25*2 | 1.8 | 25.91 | 1575 | 850 |
4X35 +1X16 | 0.9 | 0.7 | 0,2*25*2 | 1.8 | 27.83 | 1981 | 1015 |
4X50 +1X25 | 1 | 0.9 | 0,5*30*2 | 2.0 | 32.75 | 2991 | 1662 |
4X70 +1X35 | 1.1 | 0.9 | 0,5*30*2 | 2.2 | 36.92 | 4072 | 2130 |
4X95 +1X50 | 1.1 | 1 | 0,5*35*2 | 2.3 | 41.55 | 5294 | 2648 |
4X120 +1X70 | 1.2 | 1.1 | 0,5*35*2 | 2.5 | 45.59 | 6597 | 3199 |
4X150 +1X70 | 1.4 | 1.1 | 0,5*35*2 | 2.6 | 49.84 | 7811 | 3749 |
4X185 +1X95 | 1.6 | 1.1 | 0,5*45*2 | 2.8 | 54.83 | 9691 | 4525 |
4X240 +1X120 | 1.7 | 1.2 | 0,5*45*2 | 3.0 | 60.99 | 12355 | 5592 |
4X300 +1X150 | 1.8 | 1.4 | 0,5*45*2 | 3.2 | 66.98 | 15194 | 6725 |
