Application
Les câbles d'alimentation isolés en PVC sont des produits couramment utilisés dans les systèmes électriques, avec des structures robustes.
Ils ont des caractéristiques de capacité stable, de technologie de pointe, de vastes ressources matérielles, de prix bas, de bonne flexibilité et faciles à poser et à entretenir, et peuvent être posés pour une ligne de distribution avec AC50HZ et une tension nominale de 10kv et moins.
Standard
IEC60502, autre norme, GB, BS, VDE, AS/NZS, ICEA, JIS, également autorisée.
Propriétés du produit
La température de fonctionnement admissible à long terme du noyau conducteur du câble ne dépasse pas 70 ℃.
Pendant un court-circuit (la durée maximale ne dépasse pas 5 secondes), la température maximale du conducteur du câble ne dépasse pas 165 ℃.
Le niveau de différence de pose du câble n'est pas limité. Lors de la pose du câble, la température ambiante n'est pas inférieure à 0 ℃.
Ils ont une bonne stabilité chimique et des propriétés de résistance aux acides, aux alcalis, au sel, à l'huile, aux solvants et aux flammes.
Poids léger, bonne propriété de flexion et installation et entretien faciles.
TYPE DE CÂBLE | Nbre de | Surface nominale de la section mm2 | |
Conducteurs en cuivre | Conducteurs en aluminium | ||
Ruban d'acier isolé en PVC Armure Câble d'alimentation à gaine PVC/PE | 1 | 10~630 | |
2 | 4~185 | ||
3 | 4~300 | ||
3+1 | 4~300 | ||
4 | 4~185 | ||
3+2 | 4~300 | ||
5,4+1 | 4~185 | ||
Note: l'armure du câble d'alimentation unipolaire doit être non magnétique matériau ou la structure,ce qui réduira la perte magnétique.

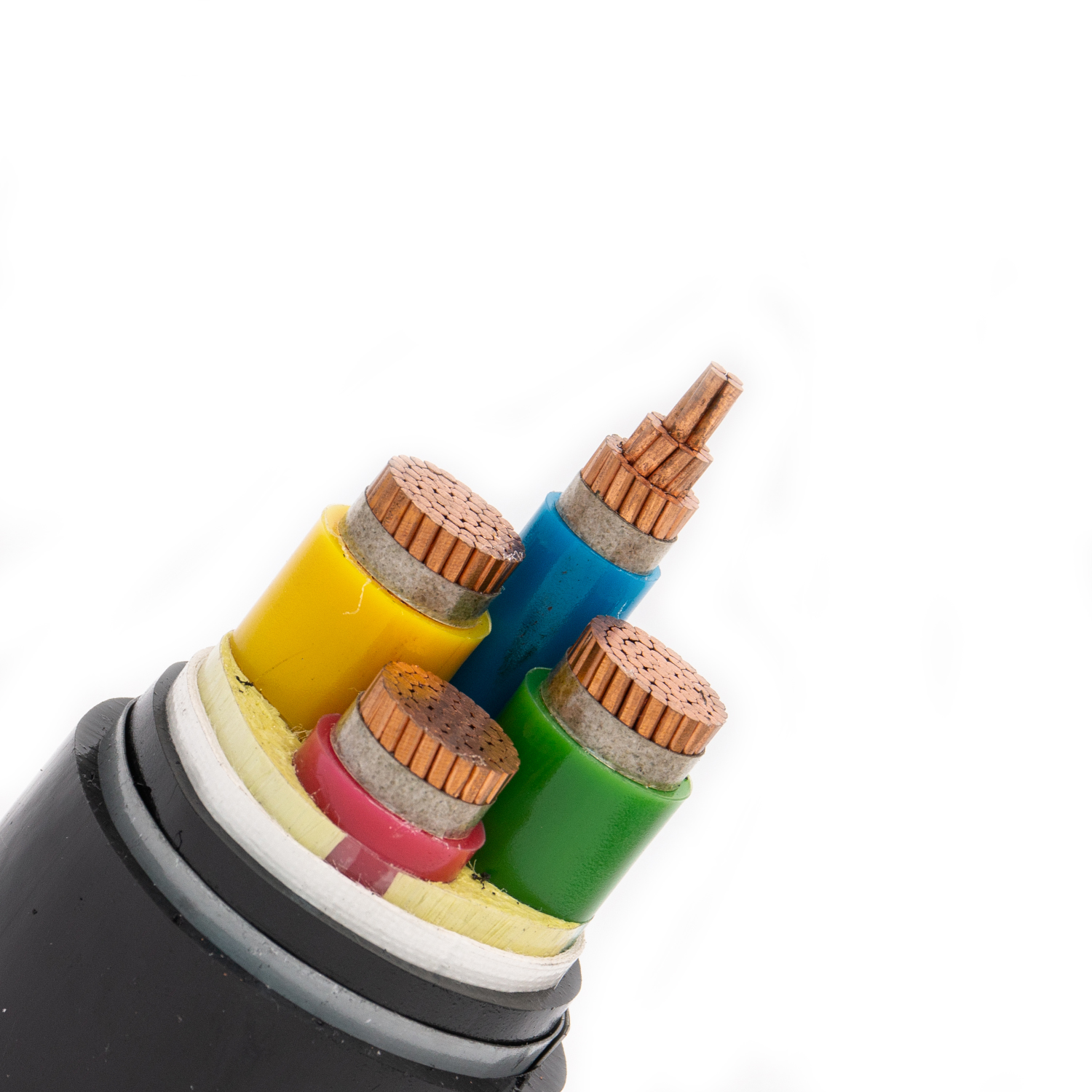

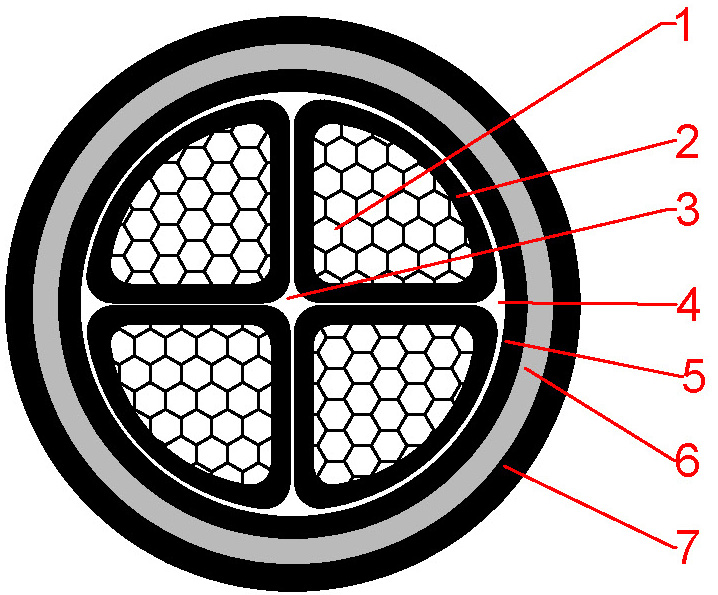

1. Conducteur : cuivre/aluminium, classe 1, classe 2 et classe 5 selon IEC60228,
2.isolation : PVC
3.fillers : Fils de polypropylène (PP) non hygroscopiques
4.ruban d'emballage : ruban en tissu non tissé ou autre ruban similaire
5. Gaine intérieure : literie en ruban adhésif ou PVC extrudé
6. Armure en ruban d'acier
7.gaine extérieure : PVC

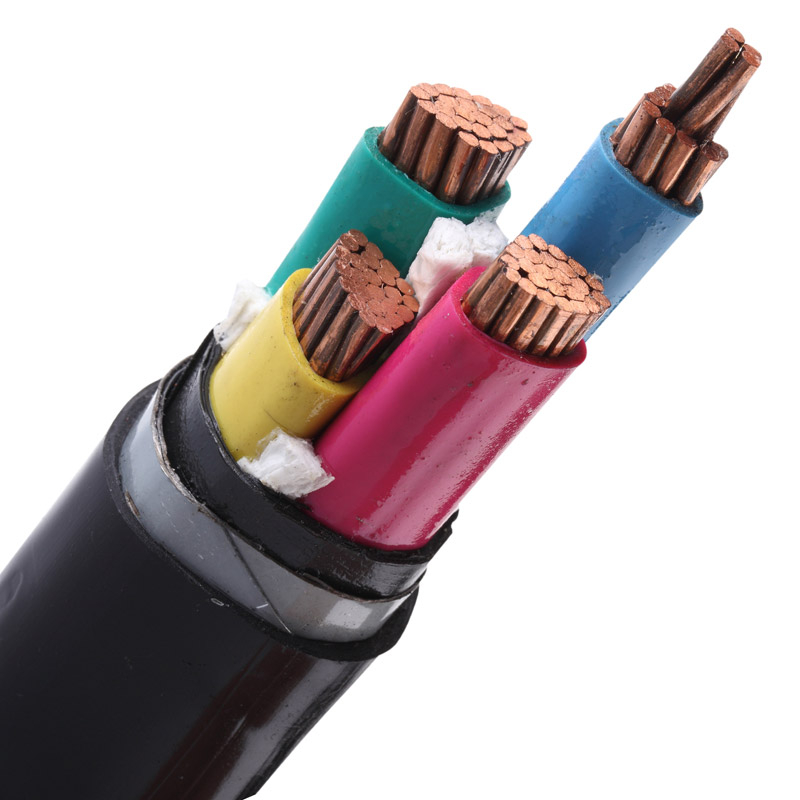

Câble d'alimentation à gaine PVC blindé STA isolé en PVC
Nominal (mm2) | Isolation (mm) | Armure STA (mm*mm*N°) | Gaine (mm) | Env. (mm) | Câble fini | |
Cu | AL | |||||
2X1,5 | 0.8 | 0,2*20*2 | 1.8 | 12.9 | 238 | - |
2X2,5 | 0.8 | 0,2*20*2 | 1.8 | 13.7 | 277 | 246 |
2X4 | 1.0 | 0,2*20*2 | 1.8 | 15.44 | 354 | 304 |
2X6 | 1.0 | 0,2*20*2 | 1.8 | 16.46 | 419 | 344 |
2X10 | 1.0 | 0,2*20*2 | 1.8 | 19.04 | 565 | 439 |
2X16 | 1.0 | 0,2*20*2 | 1.8 | 21.14 | 732 | 532 |
2X25 | 1.2 | 0,2*25*2 | 1.8 | 18.6 | 833 | 516 |
2X35 | 1.2 | 0,2*25*2 | 1.8 | 20.1 | 1049 | 609 |
2X50 | 1.4 | 0,2*25*2 | 1.8 | 22.4 | 1355 | 760 |
2X70 | 1.4 | 0,5*30*2 | 2.0 | 26.9 | 2134 | 1258 |
2X95 | 1.6 | 0,5*30*2 | 2.1 | 30.3 | 2760 | 1566 |
2X120 | 1.6 | 0,5*30*2 | 2.2 | 32.6 | 3311 | 1804 |
2X150 | 1.8 | 0,5*35*2 | 2.3 | 35.6 | 3981 | 2122 |
2X185 | 2.0 | 0,5*35*2 | 2.5 | 39.1 | 4866 | 2541 |
2X240 | 2.2 | 0,5*35*2 | 2.7 | 43.6 | 6186 | 3129 |
2X300 | 2.4 | 0,5*45*2 | 2.8 | 47.6 | 7558 | 3723 |
3X1.5 | 0.8 | 0,2*20*2 | 1.8 | 13.26 | 269 | - |
3X2,5 | 0.8 | 0,2*20*2 | 1.8 | 14.22 | 317 | 270 |
3X4 | 1.0 | 0,2*20*2 | 1.8 | 16.09 | 415 | 340 |
3X6 | 1.0 | 0,2*20*2 | 1.8 | 17.19 | 501 | 388 |
3X10 | 1.0 | 0,2*20*2 | 1.8 | 19.97 | 693 | 504 |
3X16 | 1.0 | 0,2*20*2 | 1.8 | 22.23 | 919 | 620 |
3X25 | 1.2 | 0,2*25*2 | 1.8 | 21.3 | 1152 | 677 |
3X35 | 1.2 | 0,2*25*2 | 1.8 | 23.2 | 1465 | 805 |
3X50 | 1.4 | 0,2*25*2 | 1.9 | 26.2 | 1919 | 1026 |
3X70 | 1.4 | 0,5*30*2 | 2.0 | 31.1 | 2963 | 1649 |
3X95 | 1.6 | 0,5*30*2 | 2.2 | 35.4 | 3880 | 2089 |
3X120 | 1.6 | 0,5*35*2 | 2.3 | 38.2 | 4685 | 2425 |
3X150 | 1.8 | 0,5*35*2 | 2.4 | 41.7 | 5657 | 2869 |
3X185 | 2.0 | 0,5*35*2 | 2.6 | 46 | 6939 | 3451 |
3X240 | 2.2 | 0,5*35*2 | 2.8 | 51.4 | 8863 | 4278 |
3X300 | 2.4 | 0,5*45*2 | 3.0 | 56.5 | 10898 | 5145 |
4X4 | 1.0 | 0,2*20*2 | 1.8 | 17.2 | 490 | 390 |
4X6 | 1.0 | 0,2*20*2 | 1.8 | 18.43 | 599 | 449 |
4X10 | 1.0 | 0,2*20*2 | 1.8 | 21.54 | 840 | 588 |
4X16 | 1.0 | 0,2*20*2 | 1.8 | 24.08 | 1131 | 732 |
4X25 | 1.2 | 0,2*25*2 | 1.8 | 23.8 | 1475 | 841 |
4X35 | 1.2 | 0,2*25*2 | 1.8 | 25.9 | 1891 | 1012 |
4X50 | 1.4 | 0,5*30*2 | 2.0 | 31.4 | 2847 | 1656 |
4X70 | 1.4 | 0,5*30*2 | 2.1 | 35 | 3820 | 2067 |
4X95 | 1.6 | 0,5*35*2 | 2.3 | 39.9 | 5020 | 2631 |
4X120 | 1.6 | 0,5*35*2 | 2.4 | 43.1 | 6075 | 3062 |
4X150 | 1.8 | 0,5*35*2 | 2.6 | 47.3 | 7376 | 3658 |
4X185 | 2.0 | 0,5*35*2 | 2.8 | 52.3 | 9065 | 4413 |
5X1.5 | 0.8 | 0,2*20*2 | 1.8 | 14.99 | 347 | - |
5X2.5 | 0.8 | 0,2*20*2 | 1.8 | 16.07 | 423 | 345 |
5X4 | 1.0 | 0,2*20*2 | 1.8 | 18.42 | 570 | 446 |
5X6 | 1.0 | 0,2*20*2 | 1.8 | 19.79 | 704 | 517 |
5X10 | 1.0 | 0,2*20*2 | 1.8 | 23.28 | 999 | 684 |
5X16 | 1.0 | 0,2*20*2 | 1.8 | 26.11 | 1357 | 858 |
5X25 | 1.2 | 0,2*25*2 | 1.8 | 26.1 | 1790 | 997 |
5X35 | 1.2 | 0,5*30*2 | 2.0 | 30.7 | 2667 | 1567 |
5X50 | 1.4 | 0,5*30*2 | 2.1 | 34.6 | 3454 | 1965 |
5X70 | 1.4 | 0,5*30*2 | 2.3 | 38.9 | 4673 | 2482 |
5X95 | 1.6 | 0,5*35*2 | 2.5 | 44.4 | 6154 | 3169 |
5X120 | 1.6 | 0,5*35*2 | 2.6 | 47.90 | 7461 | 3695 |
5X150 | 1.8 | 0,5*35*2 | 2.8 | 52.6 | 9068 | 4421 |
5X185 | 2.0 | 0,5*45*2 | 2.9 | 57.9 | 11131 | 5316 |
5X240 | 2.2 | 0,5*45*2 | 3.2 | 65 | 14299 | 6656 |
5X300 | 2.4 | 0,5*45*2 | 3.4 | 71.6 | 17627 | 8039 |
Nominal (mm2) | Épaisseur nominale de l'isolation. (mm) | Armure STA (mm*mm*N°) | Gaine (mm) | Env. (mm) | Câble fini | ||
Noyau de phase | Noyau neutre | Cu | AL | ||||
3X2,5+1X1,5 | 0.8 | 0.8 | 0,2*20*2 | 1.8 | 14.86 | 352 | - |
3X4 +1X2,5 | 1.0 | 0.8 | 0,2*20*2 | 1.8 | 16.67 | 459 | 368 |
3X6 +1X4 | 1.0 | 1.0 | 0,2*20*2 | 1.8 | 18.12 | 572 | 434 |
3X10 +1X6 | 1.0 | 1.0 | 0,2*20*2 | 1.8 | 20.77 | 779 | 551 |
3X16+1X10 | 1.0 | 1.0 | 0,2*20*2 | 1.8 | 23.45 | 1059 | 694 |
3X25 +1X16 | 1.2 | 1.0 | 0,2*25*2 | 1.8 | 24.18 | 1364 | 795 |
3X35 +1X16 | 1.2 | 1.0 | 0,2*25*2 | 1.8 | 25.81 | 1677 | 927 |
3X50 +1X25 | 1.4 | 1.2 | 0,5*30*2 | 2.0 | 30.5 | 2565 | 1529 |
3X70 +1X35 | 1.4 | 1.2 | 0,5*30*2 | 2.1 | 33.83 | 3404 | 1893 |
3X95 +1X50 | 1.6 | 1.4 | 0,5*30*2 | 2.3 | 38.47 | 4460 | 2403 |
3X120 +1X70 | 1.6 | 1.4 | 0,5*35*2 | 2.4 | 41.75 | 5491 | 2834 |
3X150 +1X70 | 1.8 | 1.4 | 0,5*35*2 | 2.5 | 44.96 | 6445 | 3268 |
3X185 +1X95 | 2.0 | 1.6 | 0,5*35*2 | 2.7 | 49.87 | 7996 | 3973 |
3X240 +1X120 | 2.2 | 1.6 | 0,5*45*2 | 2.9 | 55.46 | 10152 | 4895 |
3X300 +1X150 | 2.4 | 1.8 | 0,5*45*2 | 3.1 | 60.94 | 12470 | 5890 |
4X2,5+1X1,5 | 0.8 | 0.8 | 0,2*20*2 | 1.8 | 15.85 | 405 | - |
4X4 +1X2,5 | 1.0 | 0.8 | 0,2*20*2 | 1.8 | 17.95 | 537 | 421 |
4X6 +1X4 | 1.0 | 1.0 | 0,2*25*2 | 1.8 | 19.52 | 672 | 496 |
4X10 +1X6 | 1.0 | 1.0 | 0,2*25*2 | 1.8 | 22.58 | 932 | 641 |
4X16+1X10 | 1.0 | 1.0 | 0,2*25*2 | 1.8 | 25.54 | 1275 | 809 |
4X25 +1X16 | 1.2 | 1.0 | 0,2*25*2 | 1.8 | 26.51 | 1687 | 962 |
4X35 +1X16 | 1.2 | 1.0 | 0,2*25*2 | 1.9 | 28.63 | 2119 | 1152 |
4X50 +1X25 | 1.4 | 1.2 | 0,5*30*2 | 2.1 | 33.76 | 3193 | 1864 |
4X70 +1X35 | 1.4 | 1.2 | 0,5*30*2 | 2.3 | 37.73 | 4282 | 2339 |
4X95 +1X50 | 1.6 | 1.4 | 0,5*35*2 | 2.4 | 42.76 | 5608 | 2962 |
4X120 +1X70 | 1.6 | 1.4 | 0,5*35*2 | 2.6 | 46.6 | 6915 | 3517 |
4X150 +1X70 | 1.8 | 1.4 | 0,5*35*2 | 2.7 | 50.35 | 8177 | 4084 |
4X185 +1X95 | 2.0 | 1.6 | 0,5*45*2 | 2.9 | 55.84 | 10140 | 4971 |
4X240 +1X120 | 2.2 | 1.6 | 0,5*45*2 | 3.1 | 62.2 | 12915 | 6152 |
4X300 +1X150 | 2.4 | 1.8 | 0,5*45*2 | 3.3 | 68.39 | 12888 | 7420 |
