Câble blindé durable isolé par SWA par 1KV YJV pour la transmission de puissance

État de disponibilité:

Quantité:



enquête Ajouter au panier

Description du produit

Spécification

Construction

Paramètre

Application

Les câbles d'alimentation isolés XLPE présentent de nombreux avantages par rapport aux câbles isolés en PVC.

Ils conviennent à la pose fixe sur des lignes de distribution ou des installations industrielles avec des tensions alternatives nominales de 0,6/1 kV et inférieures ; ils peuvent également être utilisés sur la ligne DC.

Les câbles isolés XLPE ont d'excellentes propriétés électriques, propriétés mécaniques, résistance au vieillissement thermique, résistance aux contraintes environnementales et résistance à la corrosion chimique, et sont de structure simple, faciles à utiliser, non limités par la chute de pose et ont une température de fonctionnement élevée à long terme.

Standard

IEC60502, autres normes, GB, BS, VDE, AS/NZS, ICEA, JIS, également autorisées.

Propriétés du produit

La température de fonctionnement admissible à long terme du noyau conducteur du câble ne dépasse pas 90 ℃.

Pendant un court-circuit (la durée maximale ne dépasse pas 5 secondes), la température maximale du conducteur du câble ne dépasse pas 250 ℃.

Le câble XLPE a une résistance électrique élevée, une résistance mécanique, une résistance élevée au vieillissement et une résistance aux contraintes environnementales, à la corrosion antichimique.

TYPE DE CÂBLE	Nbre de noyaux	Surface nominale de la section mm2
		Conducteurs en cuivre	Conducteurs en aluminium
Câble d'alimentation à gaine PVC/PE avec armure de fil d'acier isolé XLPE	1	1,5~500	2,5 ~ 500
	2 3	1,5~300	2,5 ~ 300
	3+1,4 3+2,5 4+1	4~300

Note: l'armure du câble d'alimentation unipolaire doit être non magnétique matériau ou la structure,ce qui réduira la perte magnétique.

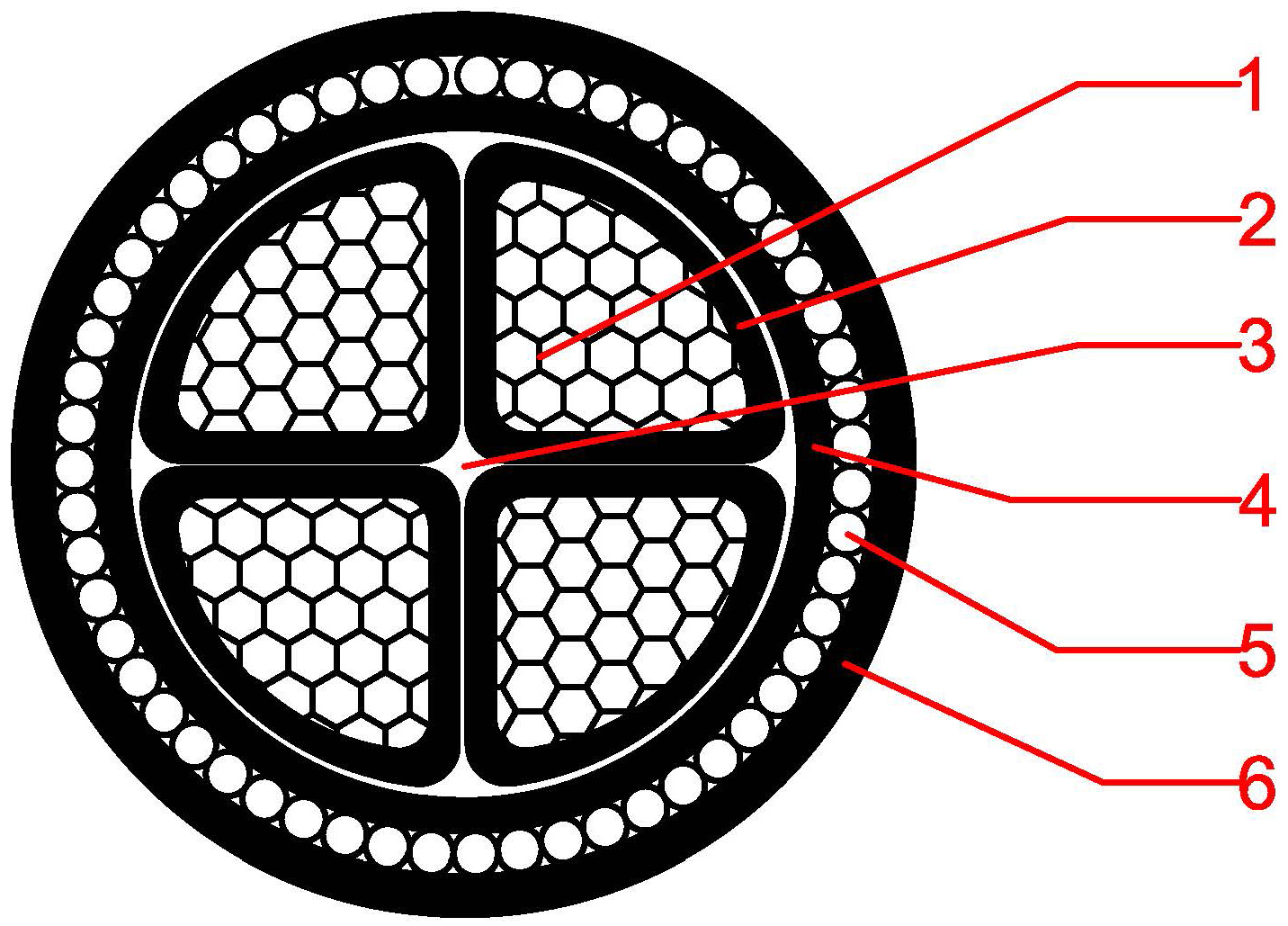

Partie 2

1. Conducteur : cuivre/aluminium, classe 1, classe 2 et classe 5 selon IEC60228,

2.isolation : XLPE/TR-XLPE

3.fillers : Fils de polypropylène (PP) non hygroscopiques

4. Gaine intérieure : literie en ruban adhésif ou PVC extrudé

5. Armure en fil d'acier

6. gaine extérieure : chlorure de polyvinyle (PVC). Ou autre polyoléfine LSZH, MDPE, HDPE

Nominal Coupe transversale Surface (mm2)	Isolation Nominal Épaisseur.(mm)	Armure SWA Diamètre du fil (mm)	Gaine Nominal Épaisseur. (mm)	Env. Dans l'ensemble Diamètre (mm)	Câble fini (kg/km)
Nominal Coupe transversale Surface (mm2)	Isolation Nominal Épaisseur.(mm)	Armure SWA Diamètre du fil (mm)	Gaine Nominal Épaisseur. (mm)	Env. Dans l'ensemble Diamètre (mm)	Cu	AL
3X1.5	0.7	0.8	1.8	13.73	340
3X2,5	0.7	0.8	1.8	14.59	407	360
3X4	0.7	1.25	1.8	16.5	600	525
3X6	0.7	1.25	1.8	17.6	706	594
3X10	0.7	1.25	1.8	20.38	942	753
3X16	0.7	1.6	1.8	23.34	1337	1038
3X25	0.9	1.6	1.8	24.4	1631	1155
3X35	0.9	1.6	1.8	26.2	1991	1331
3X50	1	1.6	1.9	29.1	2480	1586
3X70	1.1	2.0	2.0	33.2	3498	2183
3X95	1.1	2.0	2.1	36.9	4422	2630
3X120	1.2	2.0	2.2	39.9	5284	3024
3X150	1.4	2.0	2.4	43.6	6310	3522
3X185	1.6	2.5	2.5	48.9	8417	4628
3X240	1.7	2.5	2.7	54.3	10139	5554
3X300	1.8	2.5	2.9	59.4	12273	6520
4X4	0.7	1.25	1.8	17.45	670	570
4X6	0.7	1.25	1.8	18.53	797	645
4X10	0.7	1.6	1.8	22.5	1213	959
4X16	0.7	1.6	1.8	25.03	1560	1153
4X25	0.9	1.6	1.8	26.85	1986	1361
4X35	0.9	1.6	1.9	29.2	2453	1587
4X50	1	2.0	2.0	33.31	3315	2142
4X70	1.1	2.0	2.2	37.32	4385	2660
4X95	1.1	2.0	2.3	41.63	5575	3224
4X120	1.2	2.5	2.4	46.2	7111	4145
4X150	1.4	2.5	2.6	50.64	8540	4650
4X185	1.6	2.5	2.8	55.77	10314	5736
4X240	1.7	2.5	3.0	61.94	12974	6957
